不锈钢创意蚊子钣金工艺拼装模型

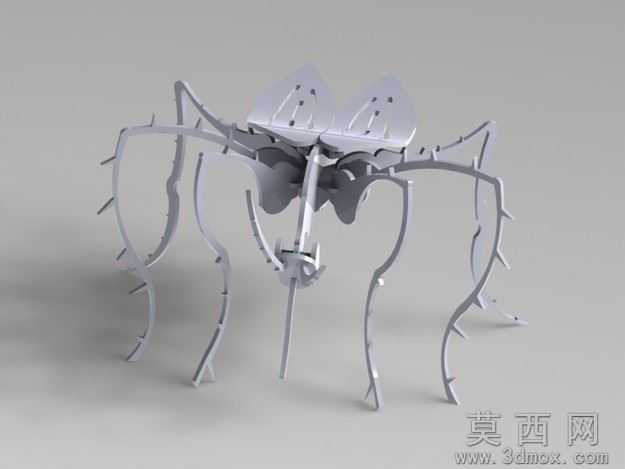

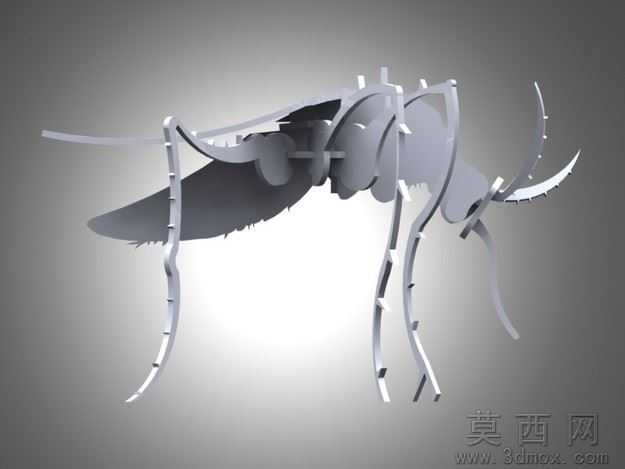

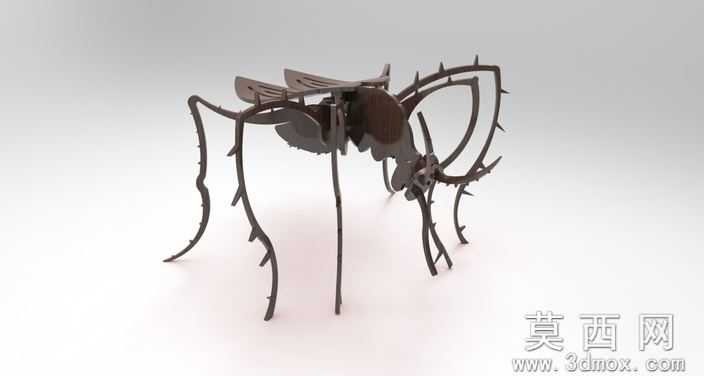

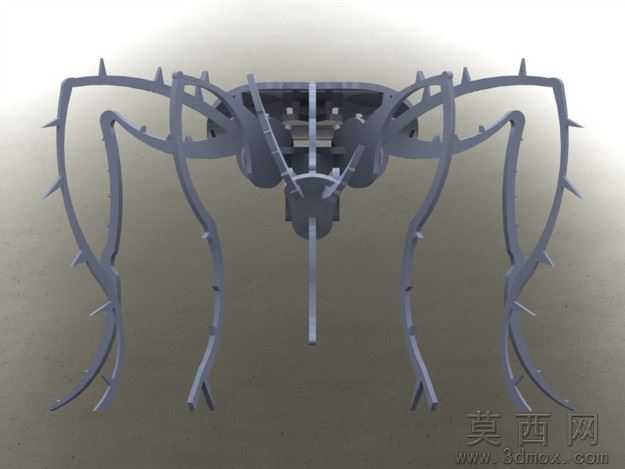

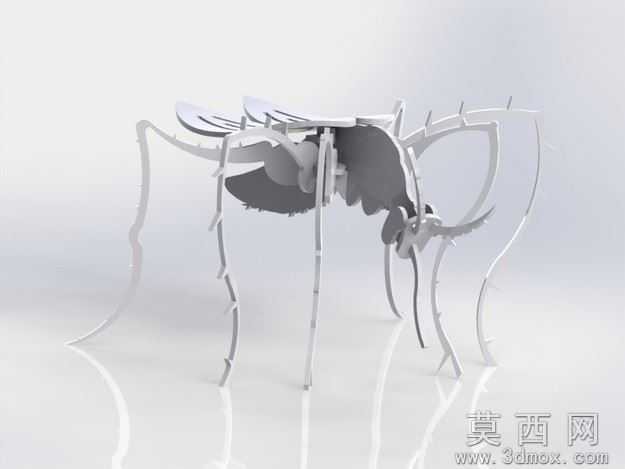

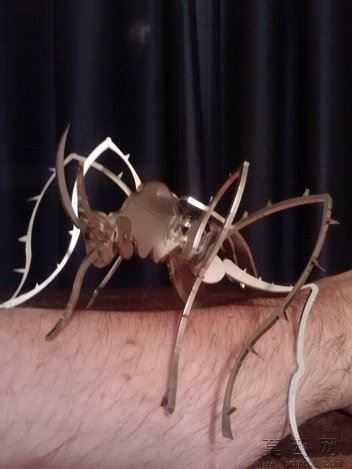

该模型以蚊子形态为创意原型，采用钣金工艺完成全结构设计，建模阶段首先完成蚊子躯体、长足、触角、口器各部位的轮廓草图绘制，基于0.060厚度不锈钢板材的加工特性，拆分出独立的钣金裁片，为每片裁片设计对应的选项卡与插槽结构，无需额外粘接或紧固件，即可通过卡接完成整体拼装，还原蚊子肢体的纤细形态与肢体比例，长足部位特意设计了仿生棘刺细节，提升造型还原度。参数设计阶段严格匹配钣金加工的折弯、裁切公差，所有卡接插槽的尺寸与对应卡舌的厚度保持一致，预留合理的装配间隙，既保证拼装时的顺畅度，也避免装配后出现结构松动，各肢体的折弯角度经过反复调校，让拼装完成的模型可以稳定放置，还原蚊子停落时的自然姿态，同时控制整体尺寸适配桌面摆件的展示需求。渲染材质阶段选用哑光不锈钢材质，还原薄不锈钢片的金属质感，对肢体边缘做轻微的倒角处理，模拟钣金裁切后的自然边缘效果，场景渲染时搭配皮肤纹理的展示台面，还原模型真实的尺寸比例与视觉效果，突出金属薄片弯折后的轻盈质感，让纤细的肢体结构既具备视觉上的真实感，也能体现钣金工艺的精巧特性。结构原理上采用全卡扣式拼接设计，所有连接结构都集成在钣金裁片上，躯体作为核心承载部件，所有长足、触角、口器的裁片都通过对应插槽卡入躯体的预设卡位，依靠不锈钢板材自身的弹性实现卡紧固定，拼装完成后各肢体具备足够的结构强度，不会出现轻易变形或脱落的问题，整体结构无需额外辅助连接件，完全依靠钣金件自身的结构配合实现完整装配。软件兼容方面，模型提供SolidWorks2012原生格式，同时导出STEP、IGES通用三维格式，可适配绝大多数主流三维CAD软件打开编辑，还提供STL格式文件，可直接导入切片软件用于3D打印验证，也包含AutoCAD可用的older格式，方便用户直接提取钣金裁片的二维轮廓图用于激光切割加工，不同格式的文件都保留了完整的装配结构与裁片拆分信息，方便不同使用需求的用户调用。研发教学应用层面，该模型既可以作为钣金工艺教学的趣味案例，帮助学习者理解钣金拆件、卡扣结构设计、折弯参数设置的相关知识，也可作为金属工艺拼图的设计参考，用于文创类金属拼装产品的开发，同时也能作为创意钣金设计的练习案例，帮助设计者掌握薄型钣金件的结构设计技巧，理解如何在有限的板材厚度下实现仿生造型的结构还原与稳定装配，也可作为金属工艺爱好者的DIY参考素材，通过激光切割不锈钢板材即可完成实体模型的制作。
