拖挂式车轮轴总成结构设计

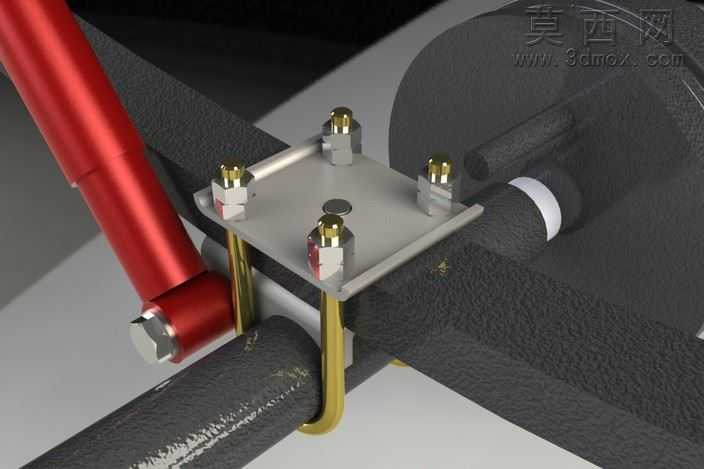

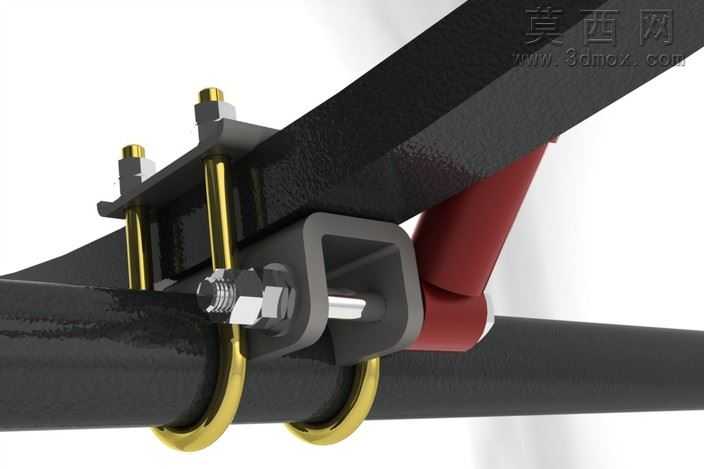

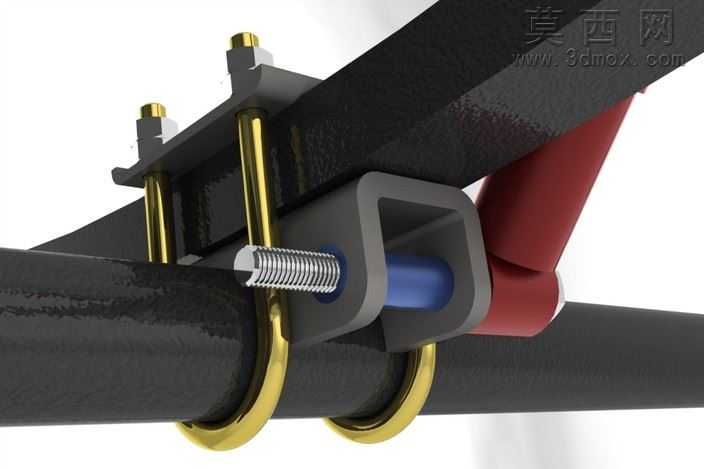

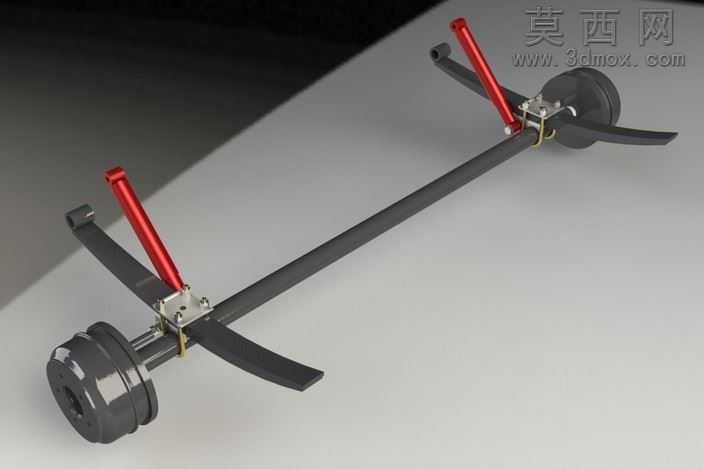

本作品为拖挂设备配套的车轮轴总成三维建模设计，整体采用长直轴作为核心承载基体，建模过程中严格遵循机械加工的实际尺寸逻辑，对轴体的各段直径差、安装定位面、紧固件装配位都做了精准的参数化约束，确保各部件装配无干涉。渲染阶段采用哑光深灰金属材质模拟轴体与轮架的钢制主体，还原冷轧钢材经表面处理后的细腻磨砂质感，减震杆件采用亮面红色烤漆材质，与深色主体形成强烈视觉区分，轮毂部分采用深灰哑光工程塑料与橡胶结合的材质表现，还原轮胎的哑光橡胶质感与轮毂的硬质塑料触感，金属紧固件部分添加轻微的金属反光与边缘倒角高光，提升整体模型的真实感。结构设计上采用对称式布局，轴体两端分别集成轮毂安装位、弧形支撑臂与减震杆固定座，减震杆采用斜向支撑布局，上端连接轮架悬臂、下端固定于轴体安装座，可在承载时通过杆件的伸缩缓冲路面冲击，弧形支撑臂采用弯折钢板结构，与轴体通过抱箍式紧固件锁紧固定，无需焊接工艺即可完成组装，所有连接位都预留了标准紧固件的安装孔位，符合激光切割与金属弯折加工的工艺要求，无需复杂的机加工工序即可完成实体制作。设计思路上以实用直给为核心，针对一对车轮的车轴承载需求做极简结构优化，摒弃冗余的复杂结构，仅保留核心承载、减震、连接功能部件，整体仅包含两类主结构件与配套紧固件，生产门槛低、组装难度小，轴体上还预留了可选装分隔部件的安装位，可根据使用需求拓展附加结构，适配不同规格的小型拖挂设备使用，建模过程中对所有活动部件的运动行程做了限位约束，可直观模拟减震组件的伸缩动作与轮组的转动状态，清晰展示结构的运作逻辑。
