暗装双联电气接线盒结构设计

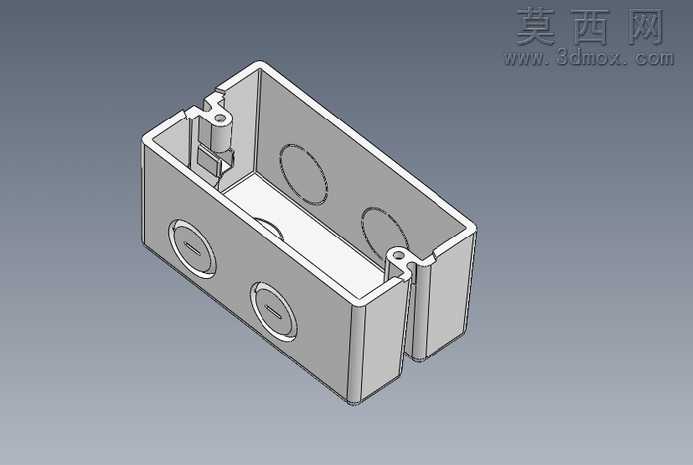

本作品为暗装双联电气接线盒三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循民用电气安装规范的尺寸要求，整体采用工程塑料注塑成型的结构逻辑进行设计。模型整体为长方体敞口壳体结构，建模时优先使用拉伸凸台、拉伸切除等基础特征完成主体轮廓构建，壳体壁厚均匀控制在2mm，既保证暗装预埋后的结构强度，也兼顾注塑生产时的材料流动性，避免出现缩痕、缺料等成型缺陷。盒体内部设置有中间分隔筋，将两个独立的接线腔体隔开，可同时容纳两组开关或插座的接线端子，避免不同回路线路出现缠绕干扰，分隔筋与壳体采用一体化建模，保证结构整体性。盒体侧壁预留有圆形敲落孔结构，敲落孔位置通过薄壁环形切除特征实现，安装时可根据布线方向敲除对应孔位的封板，方便穿入不同走向的电线管路，敲落孔的连接筋宽度经过合理设计，既保证运输过程中不会意外脱落，也能让现场施工时无需专用工具即可轻松敲除。盒体敞口端的两侧设计有带安装孔的连接耳，连接耳与壳体一体化成型，安装孔位对应标准86型面板的安装间距，可直接匹配市面主流的开关、插座面板，无需额外调整。盒体边角全部做圆角过渡处理，避免预埋施工时划伤施工人员，同时也能减少注塑件的应力集中问题，提升产品抗冲击性能。模型渲染阶段采用哑光浅灰色工程塑料材质，还原真实PVC接线盒的质感，通过环境光影调整清晰呈现壳体的内外结构细节，所有特征参数均可编辑，可根据实际安装需求调整尺寸、敲落孔数量、安装耳位置，可直接用于电气安装方案演示、注塑模具设计参考、施工交底可视化等场景，整体结构设计贴合实际施工需求，无冗余特征，具备较高的实际参考价值。
