工业壁挂式电气控制箱体结构设计

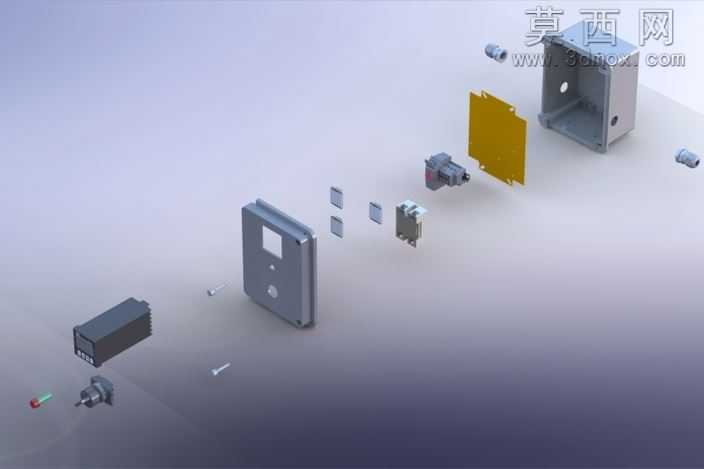

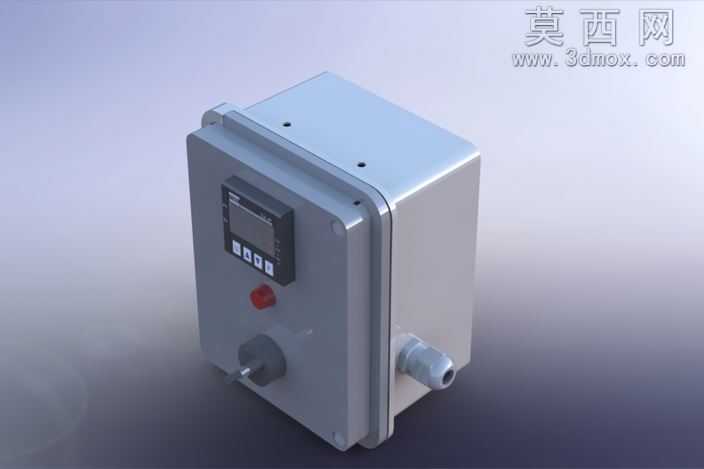

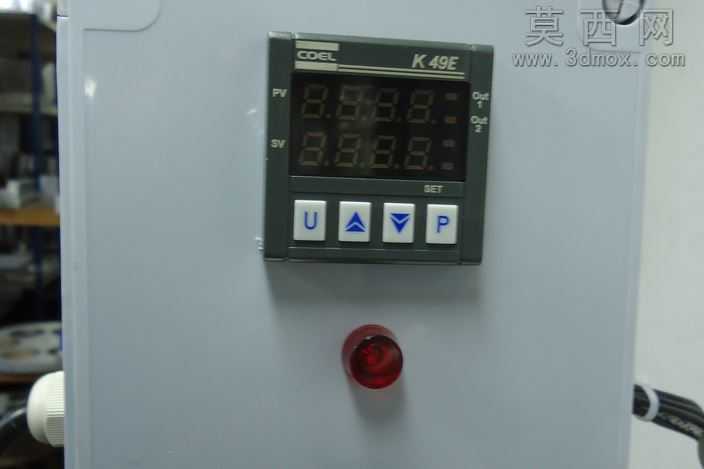

本作品为工业场景使用的壁挂式电气控制箱体三维建模成果，建模阶段严格遵循工业电控设备的设计规范，先完成整体箱体的基准定位，以压铸铝合金防水箱体的通用尺寸为基础搭建主体框架，箱体采用折边密封结构设计，建模时精准还原了箱体合页边的防水压条卡槽、箱盖与底座的配合止口结构，保证虚拟装配状态下箱体的密封间隙符合IP65防护等级的设计要求。面板区域的建模按照人机操作逻辑排布元件，首先定位数显控制仪表的安装开孔，精准还原仪表的嵌入式安装卡扣结构、操作按键的凸起细节与显示屏的凹陷视窗区域，下方依次排布红色急停按钮的安装座、旋钮开关的固定轴套结构，所有面板元件的安装孔位都预留了标准的螺纹间隙，符合实际电气装配的公差要求。箱体侧面的电缆格兰头建模还原了防水接头的外螺纹结构、锁紧螺母的防滑齿细节、内部的密封锥面结构，可直观展示电缆进线的密封安装方式。材质渲染阶段，箱体主体赋予磨砂铸铝合金材质，调整材质的金属粗糙度与反光度，还原工业铸铝箱体的哑光金属质感，表面添加细微的颗粒纹理模拟压铸工艺的表面质感；数显仪表的视窗区域赋予半透明深色亚克力材质，添加轻微的反光效果模拟玻璃视窗的光学特性，按键区域赋予黑色哑光塑料材质，急停按钮赋予醒目的红色哑光塑料材质，旋钮开关赋予黑色工程塑料与金属转轴的组合材质，格兰头赋予灰色尼龙塑料材质，不同材质的质感区分清晰，提升模型的真实感。结构设计上充分考虑实际使用需求，箱体背部预留了壁挂安装的固定孔位，建模时还原了孔位的沉头结构，可匹配标准膨胀螺丝的安装尺寸；箱体内部预留了足够的元器件安装空间，可容纳接线端子、小型继电器、电源模块等常规电控元件，面板元件的排布符合操作人员的站立操作习惯，高频操作的旋钮与急停按钮设置在人手易触及的高度区域，数显仪表设置在视线平齐的观察位置，兼顾操作便利性与观察可读性。建模过程中所有特征均采用参数化设计方式，箱体壁厚、安装孔位尺寸、元件排布位置均可根据实际使用需求快速调整，可直接用于电控方案的可视化展示、安装布局验证、生产加工前的结构校核，也可作为工业场景三维布局的配套元件使用，模型的结构细节完整，装配关系清晰，能够准确还原真实电气控制箱的外观特征与结构特点。
