自动喷水灭火系统星三角启动控制箱

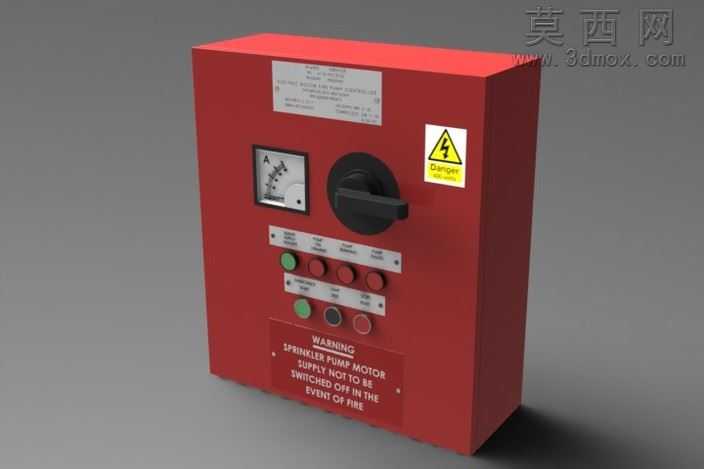

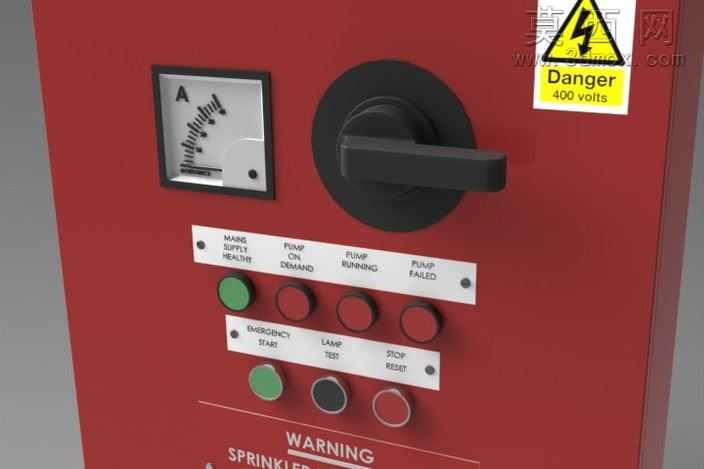

本模型为自动喷水灭火系统配套的喷淋泵星三角启动控制箱，采用SolidWorks完成全参数化三维建模，建模过程严格遵循工业电气控制柜的实际生产尺寸规范，对箱体的每一处结构细节都做了精准还原。箱体主体采用1.5mm厚冷轧钢板折弯成型的长方体结构，建模时通过钣金特征模块完成折弯、切角、压边等工艺特征的还原，箱体边缘做了R3圆角过渡处理，既还原了真实产品的工艺细节，也避免了尖锐棱角带来的安全隐患，箱体背部预留了壁挂安装孔位与线缆进出的敲落孔结构，完全匹配实际安装场景的需求。外观材质方面，箱体表面采用消防专用的大红色哑光塑粉喷涂材质，渲染时通过调整材质的粗糙度、反射率参数，还原了静电喷塑工艺特有的细腻磨砂质感，无多余反光干扰。面板区域的元件布局严格遵循消防电气控制装置的设计规范：左上角设置指针式电流表，建模时还原了表盘刻度、指针、透明表盖的分层结构，透明表盖采用半透明聚碳酸酯材质，带有轻微的环境反射效果；电流表右侧为带黑色绝缘手柄的主令转换开关，手柄做了防滑纹理处理，还原了操作时的握持触感；开关下方排布多组功能按钮，包含绿色启动按钮、红色停止按钮、黑色功能复位按钮，每个按钮都还原了按钮基座、操作头、标识牌的分层结构，按钮旁的标识标签采用丝网印刷质感的白色底黑色文字材质，清晰标注每个按钮的功能；面板右上角设置黄底黑边的高压警示标识，还原了警示标识的反光膜材质特性；面板下部设置金属蚀刻质感的警告铭牌，清晰标注喷淋泵电机的操作警示内容，明确火灾状态下严禁切断泵组电源的操作要求。结构设计上，模型还原了箱门与箱体的铰链连接结构、箱门的防水密封胶条结构、门锁结构，内部预留了交流接触器、热继电器、接线端子排等电气元件的安装空间，星三角启动的电路逻辑对应的元件排布位置也做了预留，完全符合消防泵控制设备的电气设计规范。渲染阶段采用三点布光方案，主光从左上方45度照射，突出箱体的立体感与面板元件的层次，辅光补亮暗部细节避免死黑，轮廓光勾勒箱体边缘，背景采用中性灰色调突出红色箱体的视觉主体地位，最终呈现的效果可直接用于产品展示、施工交底、方案汇报等场景，完整还原了消防喷淋泵星三角控制箱的工业质感与功能属性。
