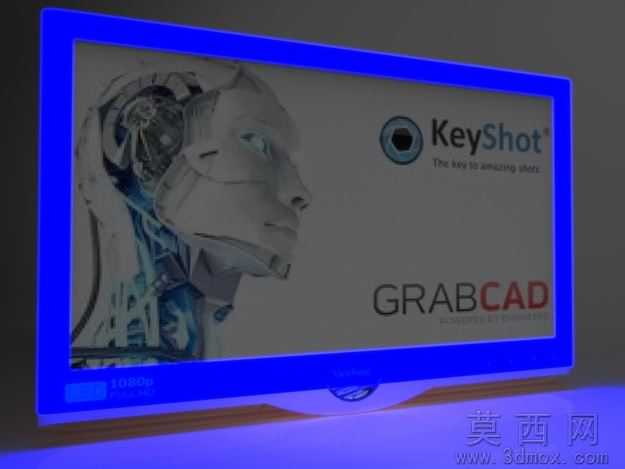

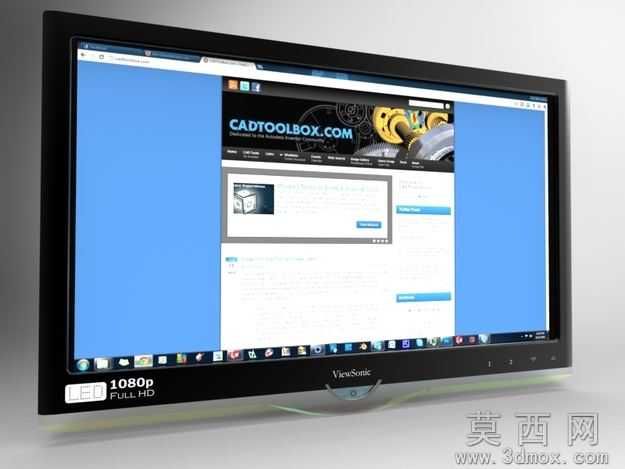

22寸优派液晶显示器SolidWorks设计模型

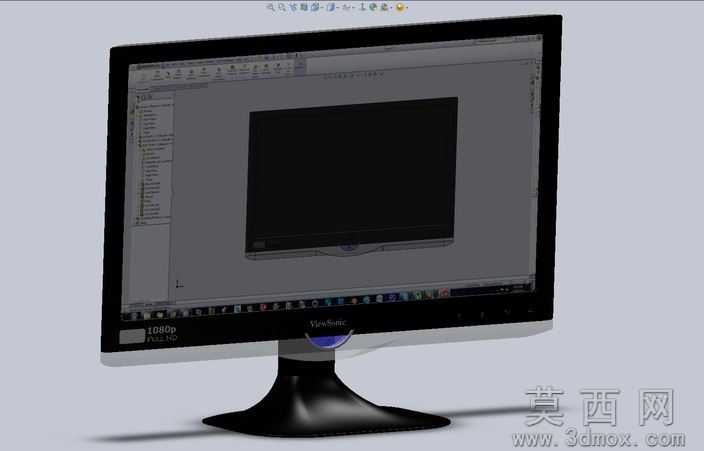

本模型为22寸优派品牌液晶显示器的三维设计成果，建模阶段以优派经典款1080P全高清显示器为实物参考，首先通过实物测绘获取外轮廓尺寸、屏幕边框宽度、底座支撑弧度、背部接口排布位置等核心参数，在SolidWorks2010软件中先绘制二维草图标定各部件的基准面与尺寸约束，依次完成屏幕面板、前边框、后壳、支撑颈、圆形底座、侧边功能按键等独立零件的建模，再通过装配体环境完成各部件的配合约束，还原显示器可俯仰调节的活动结构特性，建模过程中对边框倒角、底座防滑纹理、品牌标识位置等细节做了精细化处理，保证模型外观与实物高度一致。参数设计层面严格遵循22寸宽屏显示器的16:9显示比例规范，屏幕可视区域对角线尺寸匹配22英寸规格，整体长宽高参数贴合民用桌面显示器的常规尺寸范围，支撑结构的转动角度参数参考真实显示器的俯仰调节区间设置，预留的背部安装孔位符合通用显示器壁挂标准，可直接适配常规壁挂支架的装配需求。渲染材质环节针对不同部件匹配对应材质属性，屏幕面板采用高透光玻璃材质搭配哑光显示层质感，前边框采用磨砂黑色硬质塑料材质，后壳做细磨砂纹理的塑料材质处理，支撑颈与底座采用亮面黑色钢琴烤漆材质，功能按键采用半透明磨砂塑料材质，渲染后可清晰区分不同部件的质感差异，还原真实显示器的视觉效果。结构原理上还原了液晶显示器的典型支撑结构，底座通过配重结构保证整机放置稳定性，支撑颈内部预留走线空间可收纳电源线与视频线，前边框与后壳通过卡扣结构实现紧密扣合，屏幕面板通过四周的定位胶条固定在边框内部，侧边按键对应内部的功能触发点位，完整还原民用液晶显示器的常规装配逻辑。软件兼容层面，模型原生为SolidWorks2010版本创建，同时导出STEP、IGES、STL三种通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，不同格式均保留模型的完整结构与尺寸参数，不会出现零件缺失或配合错位问题。研发教学应用层面，该模型可作为数码产品外观设计的参考案例，用于讲解消费电子产品的建模流程与装配约束方法，也可作为桌面场景搭建的配套数码配件模型，用于室内效果图渲染、办公场景三维展示等场景，还可用于中职、高职院校的SolidWorks建模教学实训，帮助学习者掌握消费类电子产品的曲面建模、装配配合、材质渲染等实操技能，同时也可供数码产品研发人员做外观改型设计的基础参考，缩短同类产品的前期建模周期。
