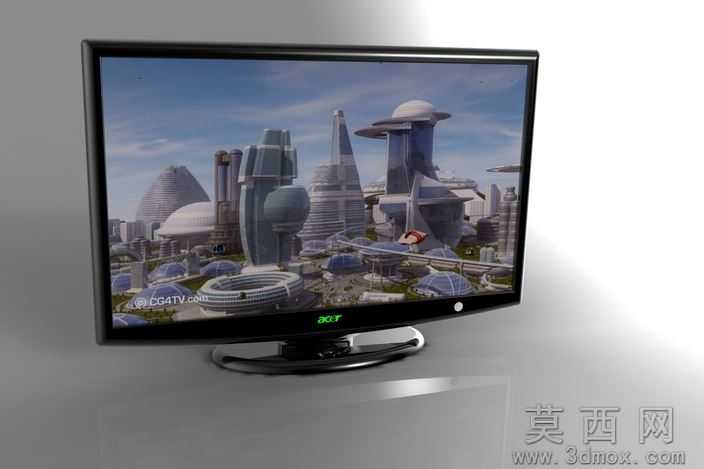

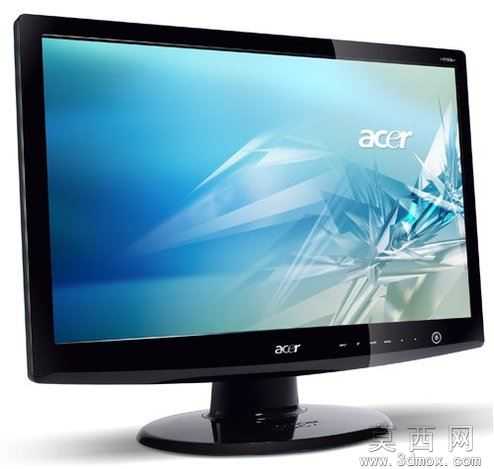

宏碁23英寸液晶显示器三维数字模型

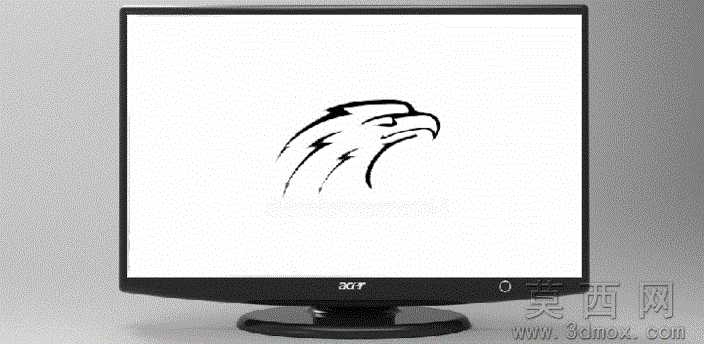

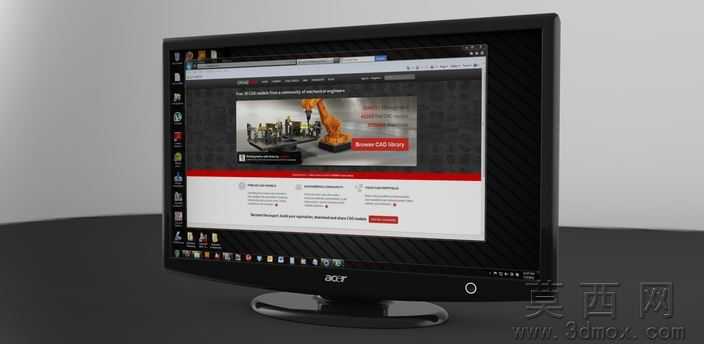

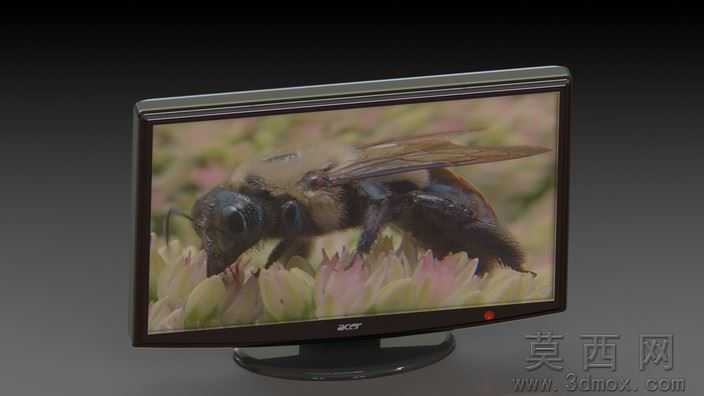

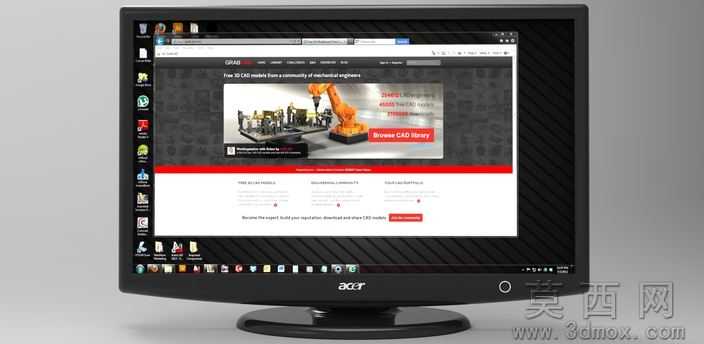

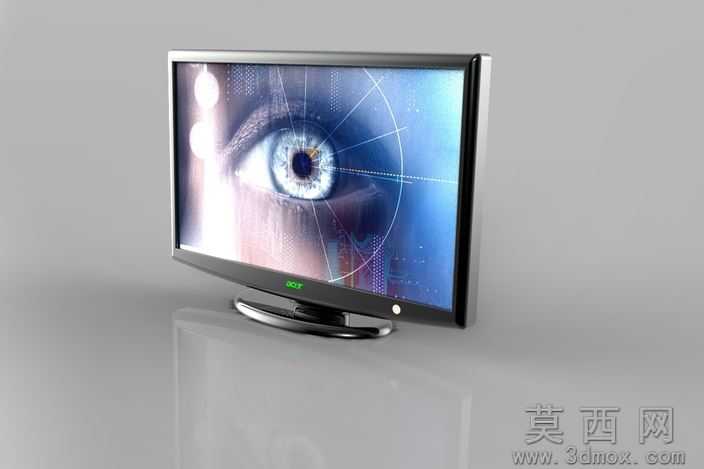

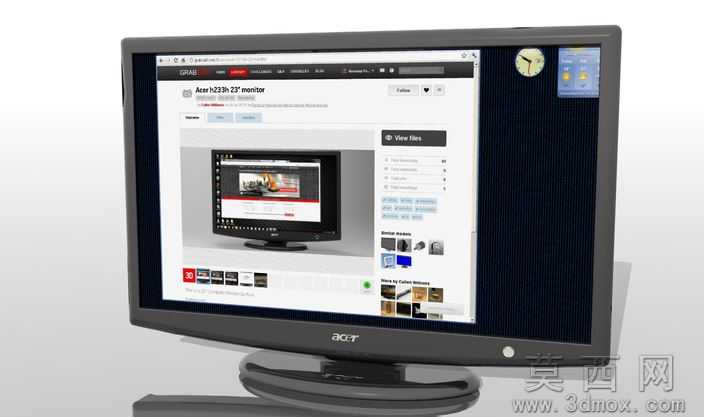

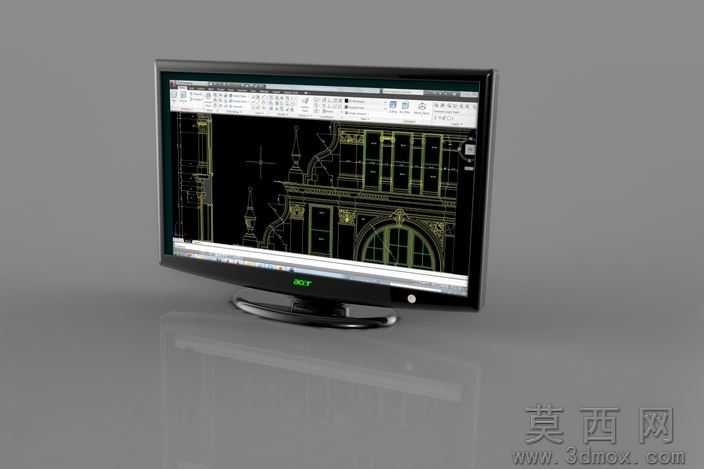

本模型为23英寸家用办公液晶显示器的高精度三维建模成果，建模阶段以真实量产的宏碁H233H显示器为原型，首先通过实物测绘获取整机长宽高、屏幕边框厚度、底座曲率、背部接口位置等核心尺寸参数，在SolidWorks软件中采用自顶向下的建模逻辑，先绘制屏幕显示区域、前壳边框、背部壳体、支撑底座、调节转轴五大核心部件的基准草图，通过拉伸、切除、扫描、放样等特征命令逐步构建各部件的实体结构，对屏幕边框的圆角过渡、底座的弧形支撑面、背部的散热格栅、品牌标识凹槽等细节特征做了精细化处理，所有特征均保留完整建模历史，方便后续修改调整。参数设计层面严格匹配真实产品规格，屏幕可视区域对角线尺寸精准设定为23英寸，屏幕比例为16:9，整机长宽高参数与实物误差控制在0.2mm以内，背部接口位置按照真实产品布局预留了交流电源插孔、HDMI C型连接器、VGA连接器、USB系列A插座的安装位，支撑转轴部分预留了合理的转动间隙，可模拟显示器俯仰角度调节的运动状态，所有装配关系均添加了正确的配合约束，无干涉错位问题。渲染材质阶段针对不同部件做了差异化材质设置，屏幕显示区域采用高透玻璃材质搭配低反射涂层参数，开机状态下可模拟真实屏幕的发光显示效果，前壳与背部壳体采用黑色磨砂ABS塑料材质，还原消费级显示器外壳的细腻哑光质感，底座部分采用高光黑色PC材质，模拟钢琴烤漆的亮面反射效果，接口部分的金属触片采用镀锌金属材质，电源线、信号线接口的塑料部分采用硬质PVC材质，渲染输出的效果图可清晰呈现不同材质的质感差异，还原真实产品的视觉效果。结构原理层面完整还原了液晶显示器的装配逻辑，前壳与后壳通过卡扣加螺丝的方式实现固定，屏幕面板被夹持在前壳与后壳之间，支撑底座通过快拆结构与背部的支撑立柱连接，转轴部分采用阻尼结构设计，可实现屏幕俯仰角度的调节，背部的散热格栅对应内部驱动板的散热位置，接口部分直接与内部驱动电路板连接，整体结构完全符合真实液晶显示器的生产装配逻辑。软件兼容层面，模型提供STEP、IGS、STL三种通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，无需格式转换即可直接打开编辑，STL格式可直接用于3D打印验证，不同格式均保留了完整的装配结构与部件拆分，方便不同软件用户使用。研发教学应用层面，该模型可作为工业设计专业学生学习消费电子产品建模的教学案例，帮助学习者掌握塑料壳体类产品的建模技巧与材质渲染方法，也可作为数码产品展示、办公场景搭建的素材使用，同时可用于显示器结构设计的参考，辅助设计人员验证壳体装配、接口布局的合理性，也可作为3D打印教学的练习模型，帮助学习者掌握消费级产品的打印参数设置与后处理技巧。
