参数化槽型带式输送机三维设计作品

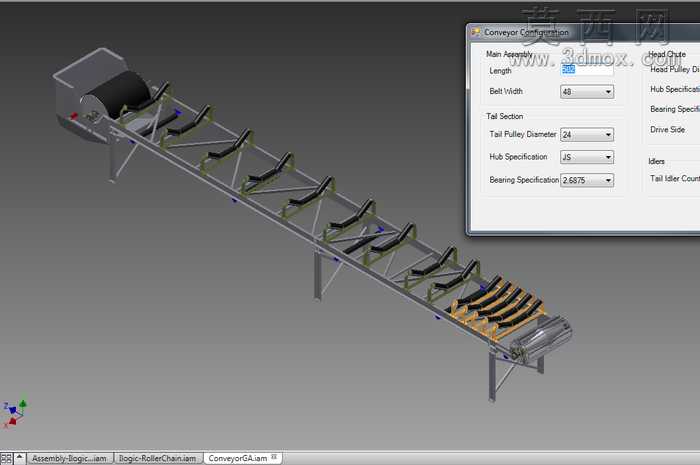

本作品为参数化槽型带式输送机三维设计模型，采用Autodesk Inventor平台完成全参数化建模，依托iLogic逻辑驱动功能实现核心结构尺寸的快速调整与配置，可通过参数配置面板直接修改带长、带宽、滚筒直径、托辊规格等核心设计参数，无需逐一修改特征即可快速生成不同规格的输送机方案，大幅提升输送设备的方案设计效率。模型完整还原了槽型带式输送机的全结构组成，包含头部传动滚筒组件、尾部改向滚筒组件、多组槽型上托辊组、平行下托辊组、桁架式机架、支腿、导料槽、清扫器等全部核心零部件，各部件间的装配约束完全匹配实际设备的运动逻辑，可直接用于运动仿真验证与干涉检查。建模过程中严格遵循输送设备的设计规范，托辊组的槽角设置符合散料输送的通用标准，机架的型材选型、支腿的布置间距均参考实际工程应用的载荷要求设定，各零部件的材质属性在建模阶段完成匹配：滚筒表面采用铸胶材质提升摩擦系数，托辊采用无缝钢管配密封轴承结构，机架采用标准型钢焊接结构，输送带采用耐磨橡胶材质，不同材质的外观纹理、色彩区分在渲染环节做了清晰区分，便于快速识别各部件功能。设计思路围绕散料输送场景的通用需求展开，采用模块化设计逻辑将整机拆分为驱动段、中间输送段、尾部张紧段三个独立模块，中间段可根据输送长度需求灵活增减托辊组与机架段长度，头部驱动单元预留了电机、减速机的安装接口，可适配不同功率的驱动配置，尾部设置了螺旋张紧结构的安装位，可实现输送带张紧度的快速调节。模型的细节处理贴合实际生产需求，托辊与支架的连接采用标准卡扣式安装结构，滚筒的轴承座、密封结构均做了精细化建模，导料槽的侧板、挡边结构完整还原，可直接用于工程方案展示、生产指导或后续的工程图导出，为散料输送线的快速方案设计提供了可复用的参数化三维基础模型。
