鲜湿面条撒粉加工输送设备结构

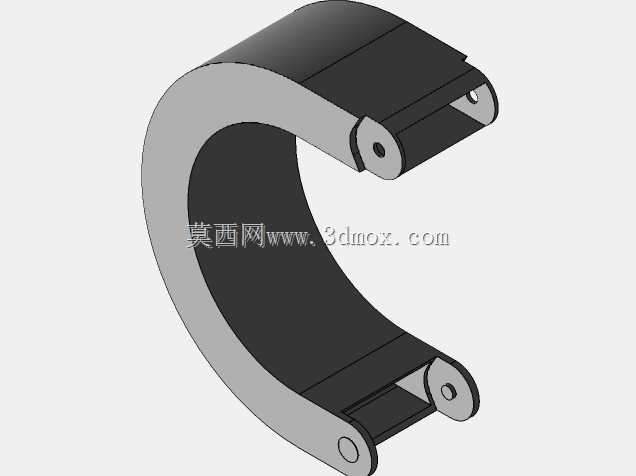

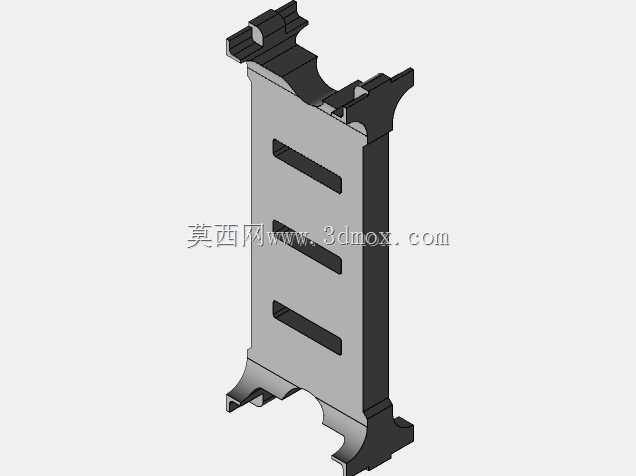

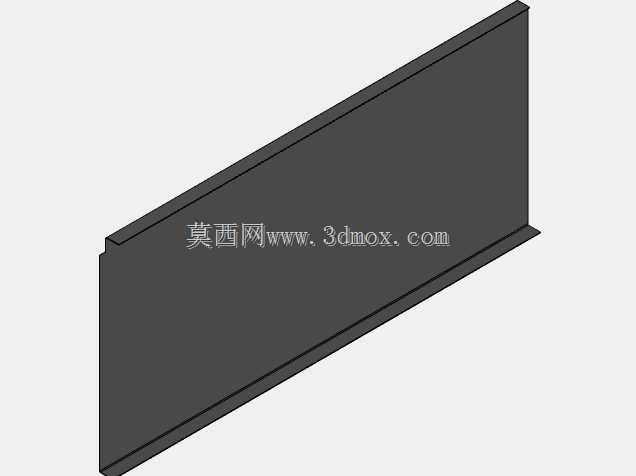

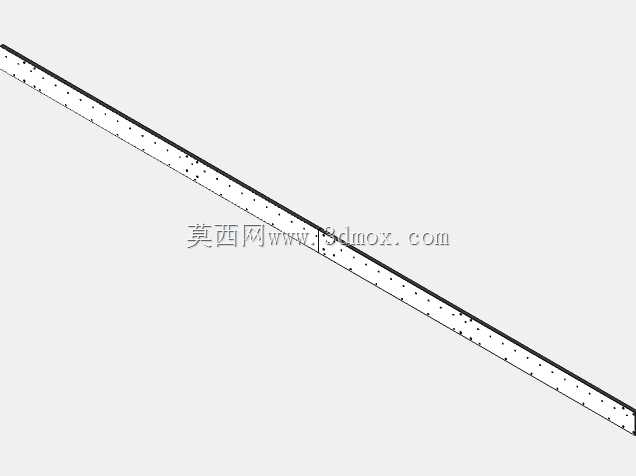

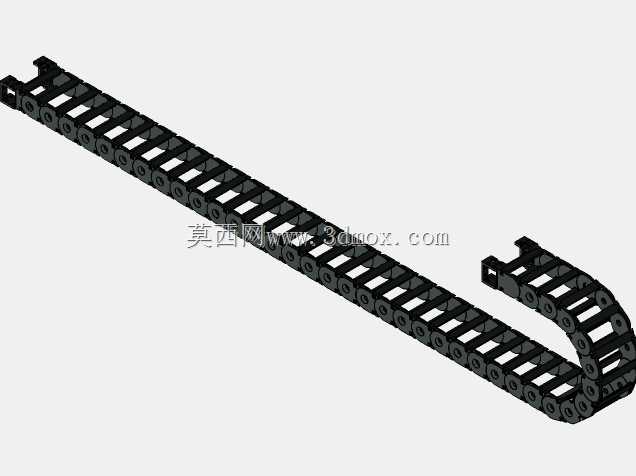

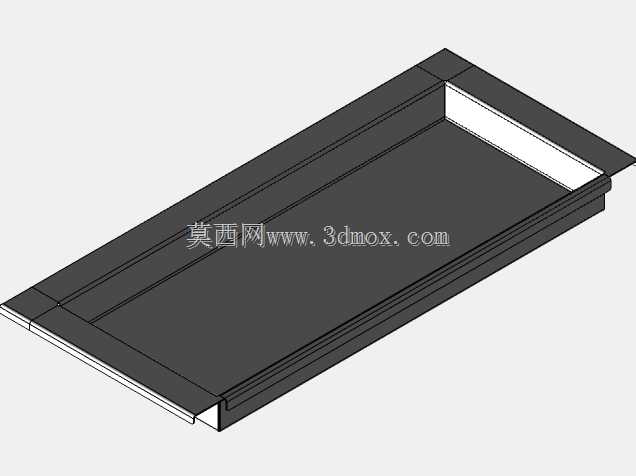

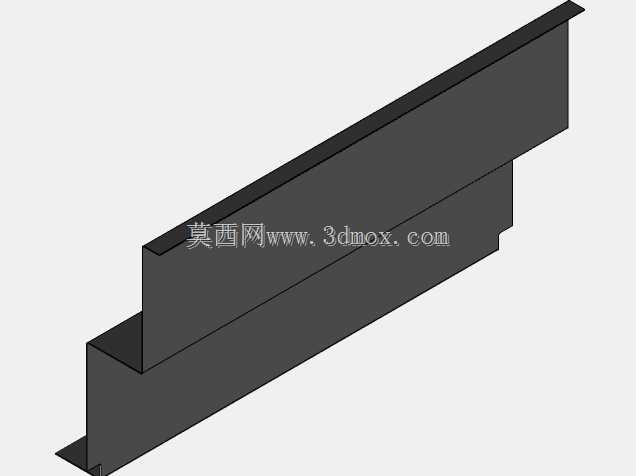

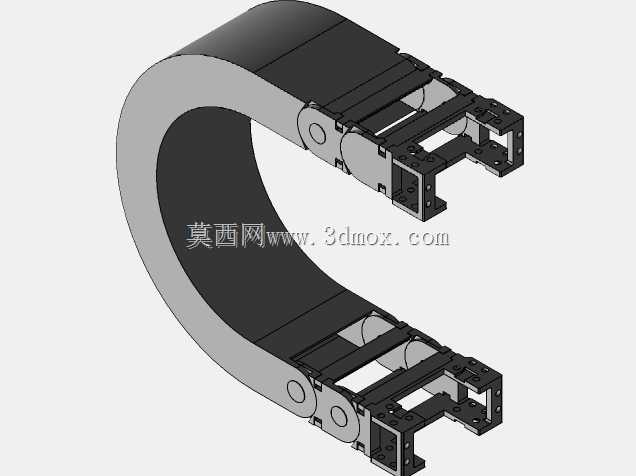

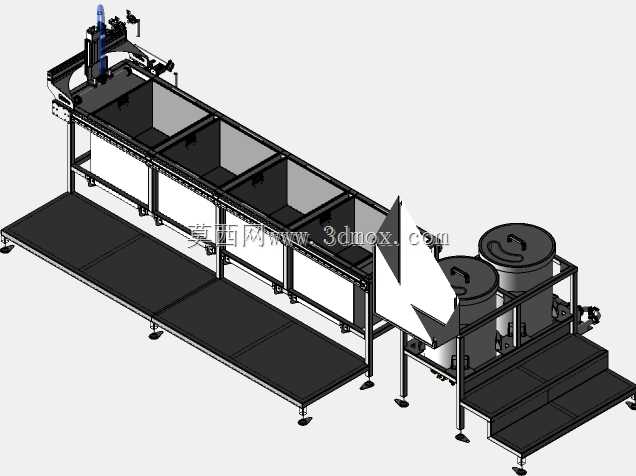

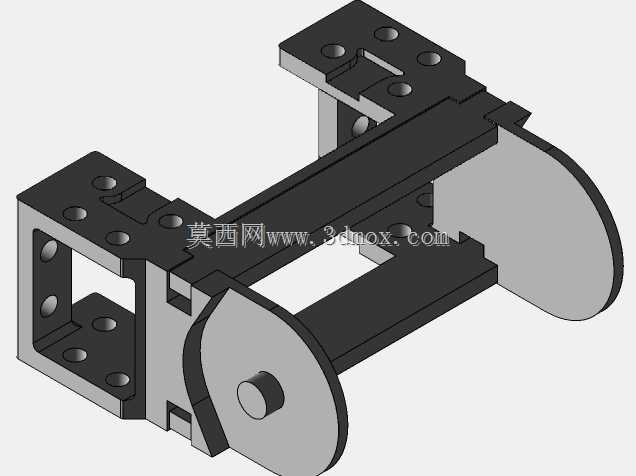

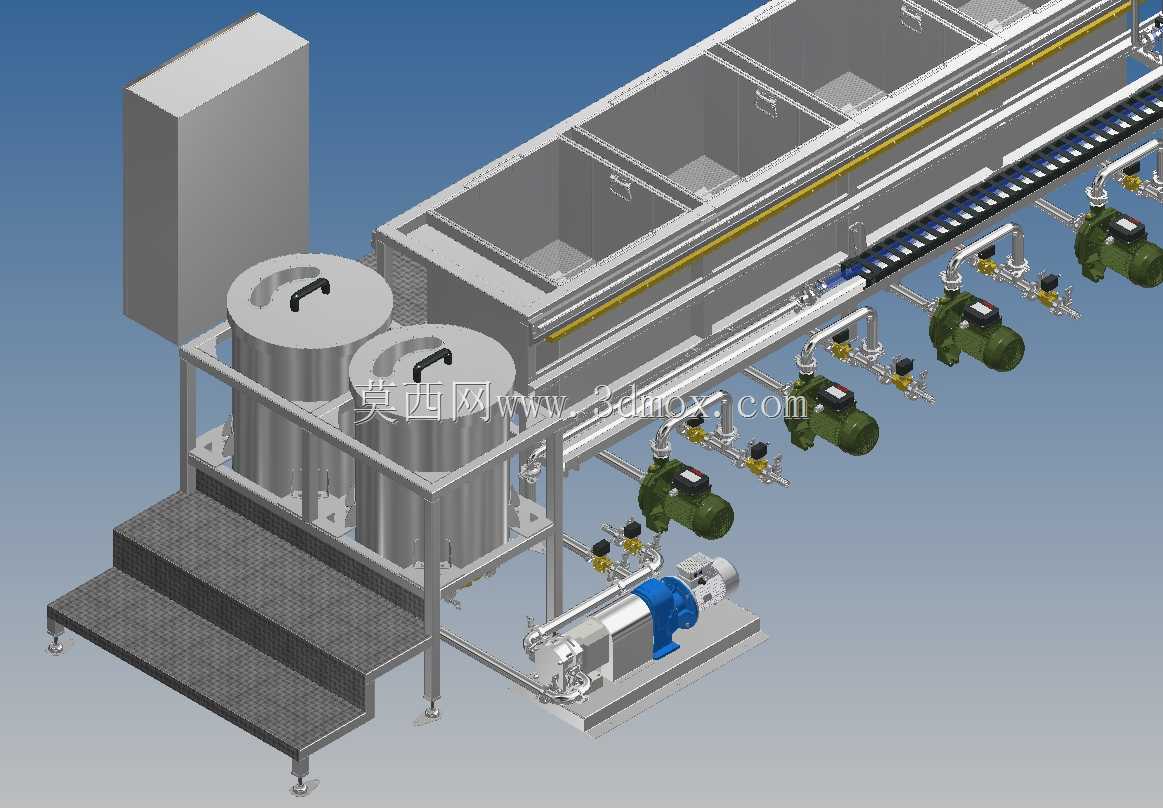

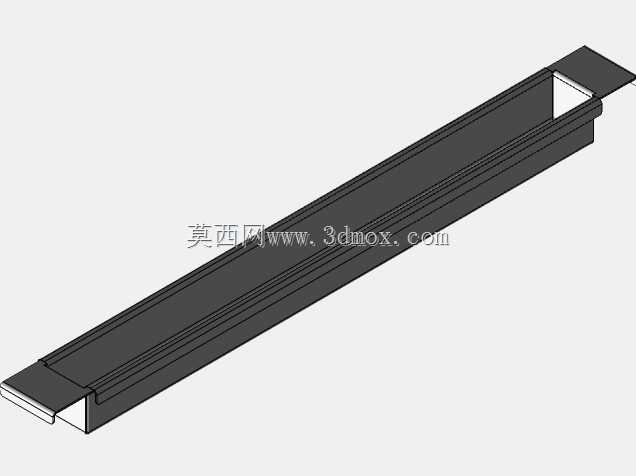

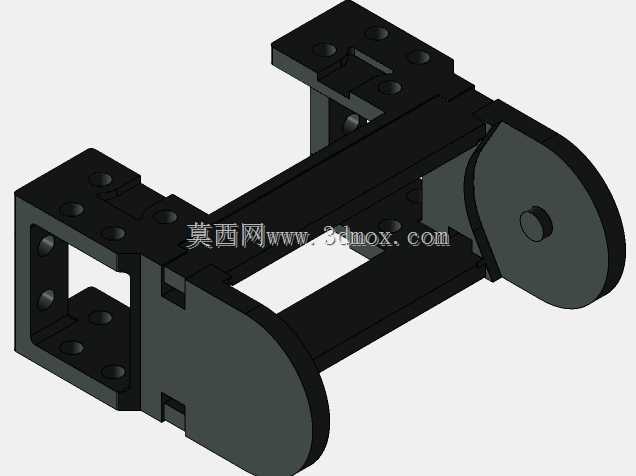

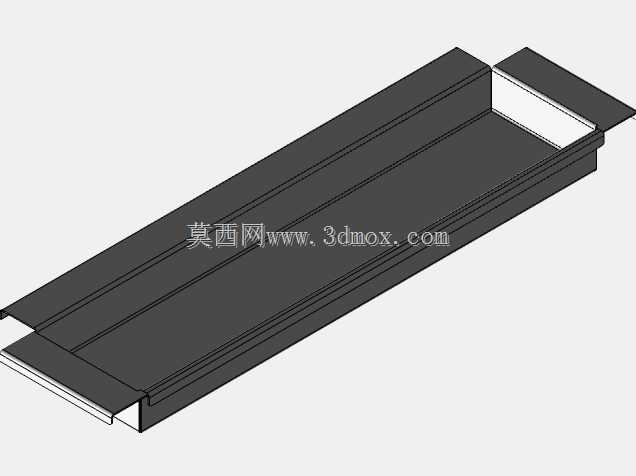

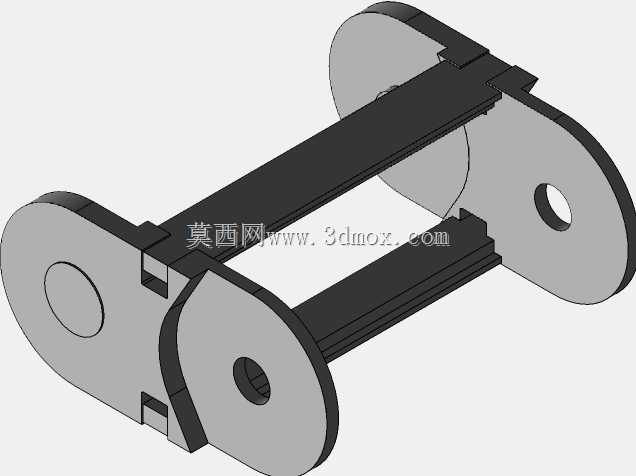

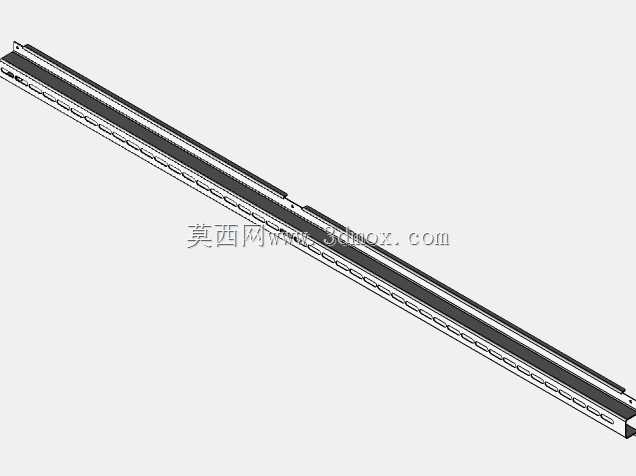

　　这套三维结构针对鲜湿面制品连续生产环节的撒粉工序设计，核心解决鲜面条在连续输送过程中表面粘连、堆叠结团的行业痛点，适配鲜切面条、半干面生产线的前段工序衔接需求，可直接对接前端切条机构出料端，完成面条表面均匀撒粉后输送至后续熟化、包装工位。从结构布局来看，设备主体采用分段式不锈钢槽体设计，槽体内部设置冲孔网板承托区域，既可以承接散落的面粉避免物料浪费，也能让多余浮粉透过网孔落入下部收集区，减少输送面的粉层堆积。输送单元选用蓝色食品级模块式网带，网带侧边设置导向挡边，避免输送过程中面条从侧边掉落，网带驱动端配套拖链布设动力与控制线路，所有线缆均内置在拖链槽内，避免外露接触面粉造成清洁死角。

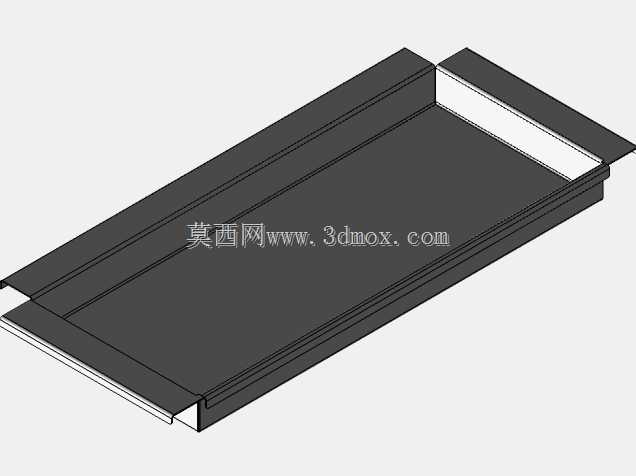

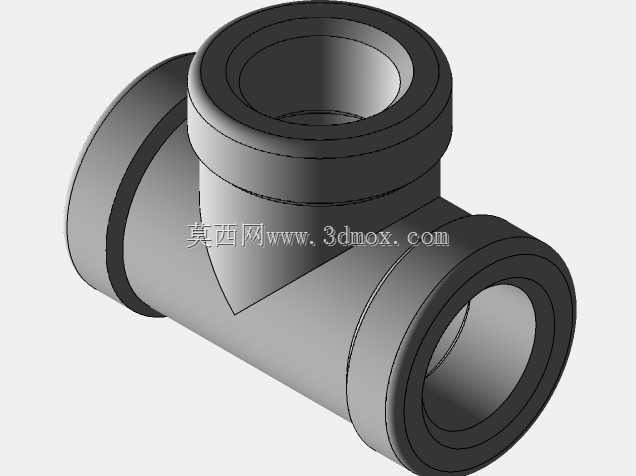

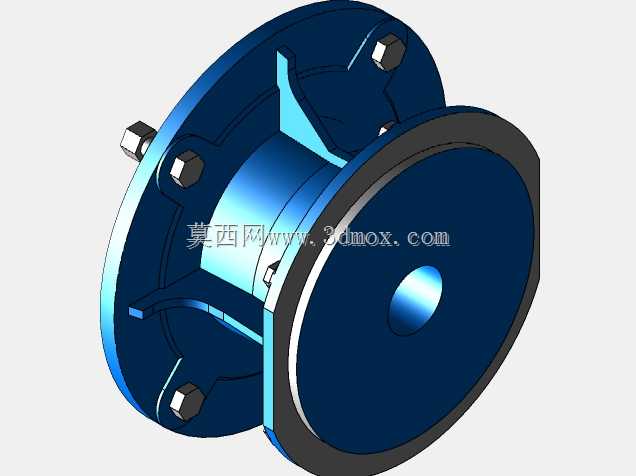

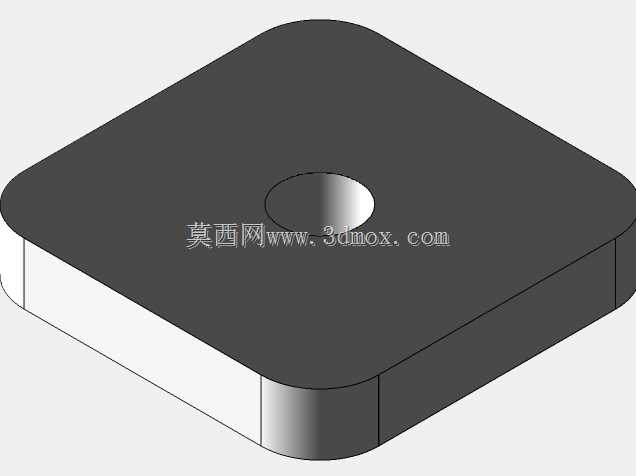

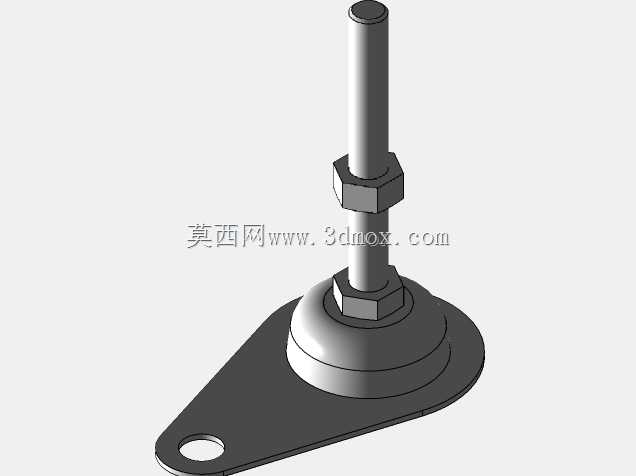

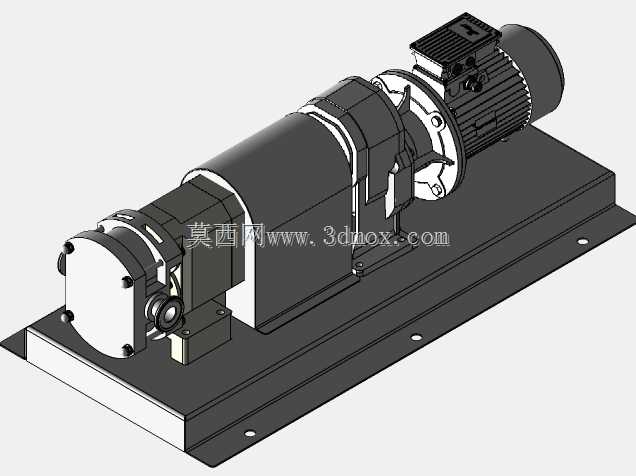

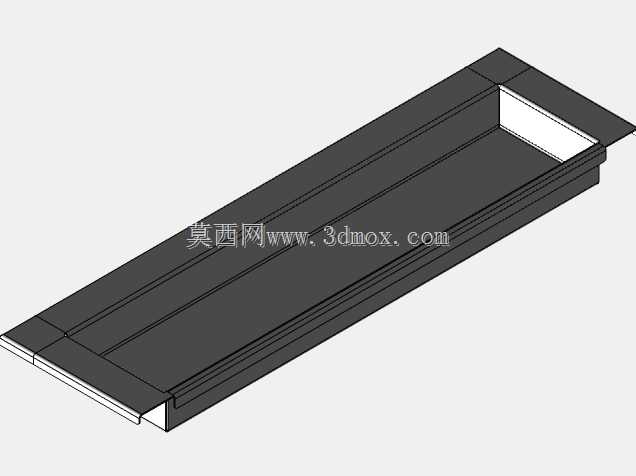

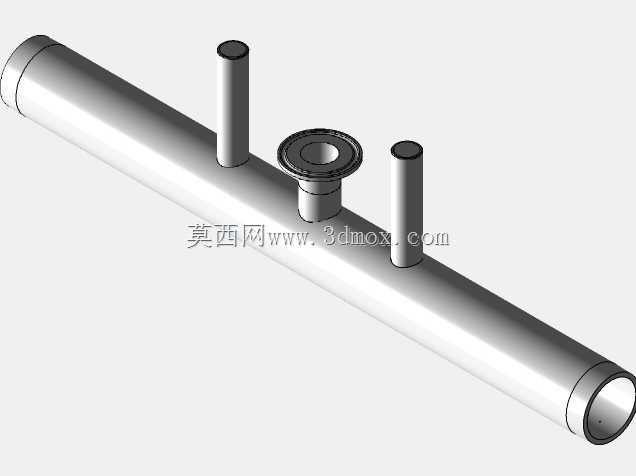

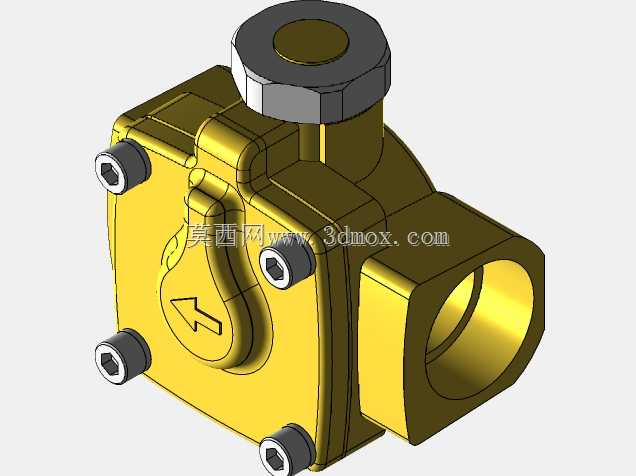

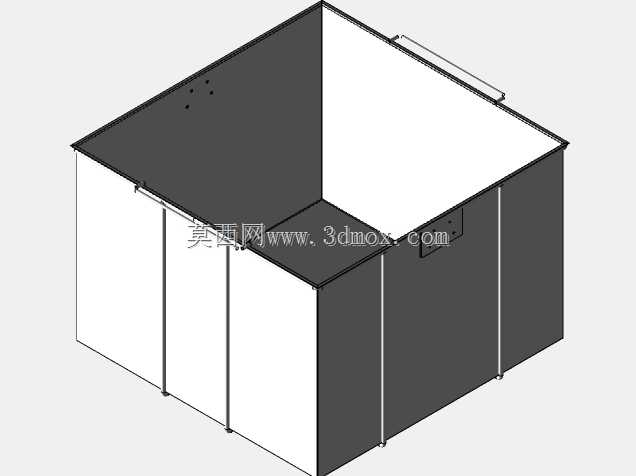

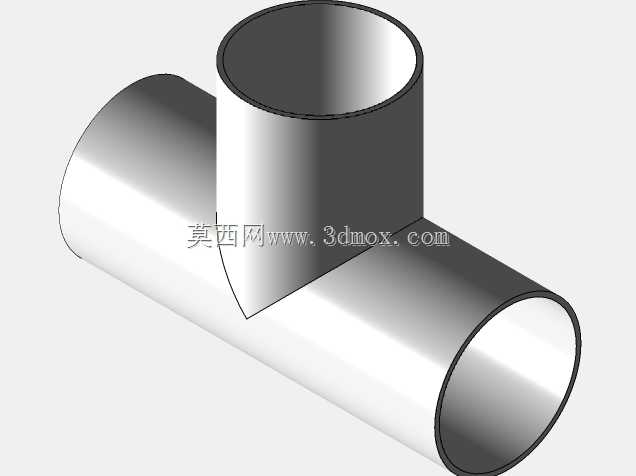

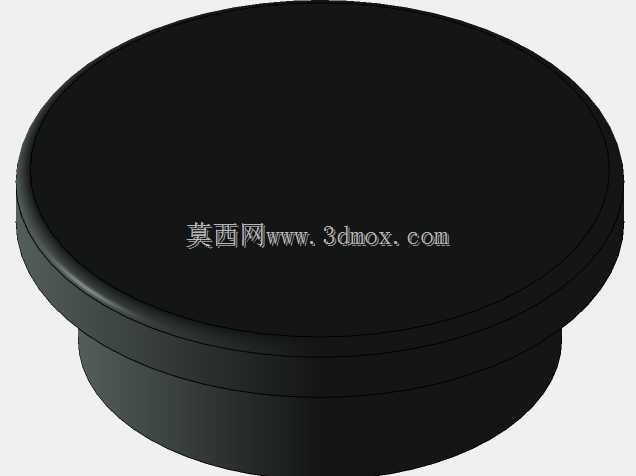

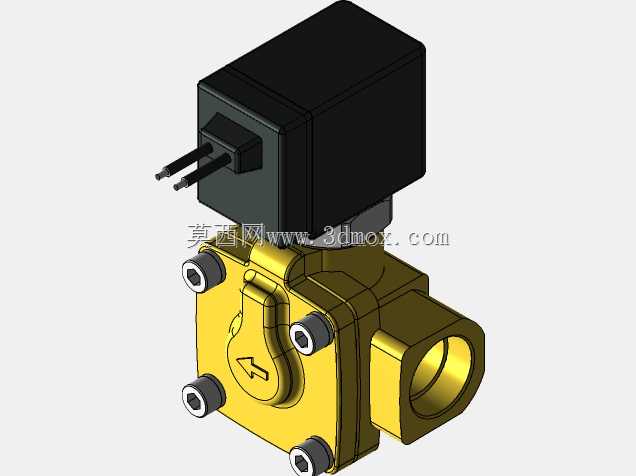

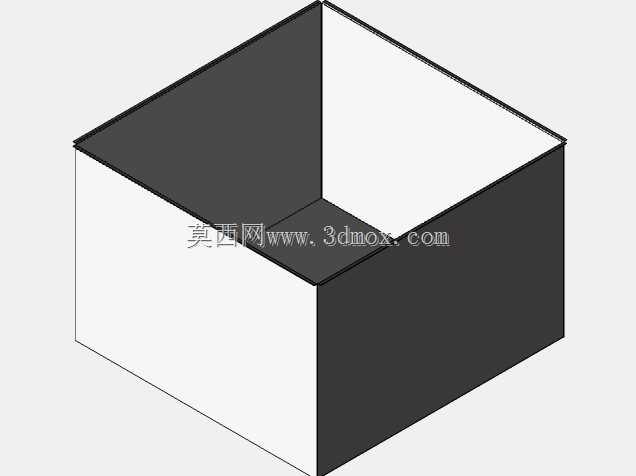

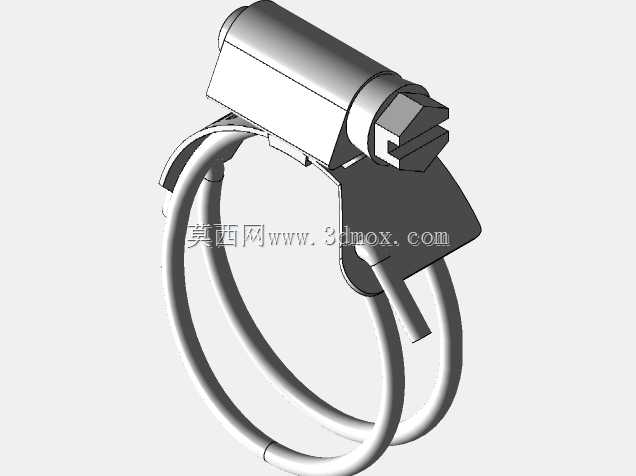

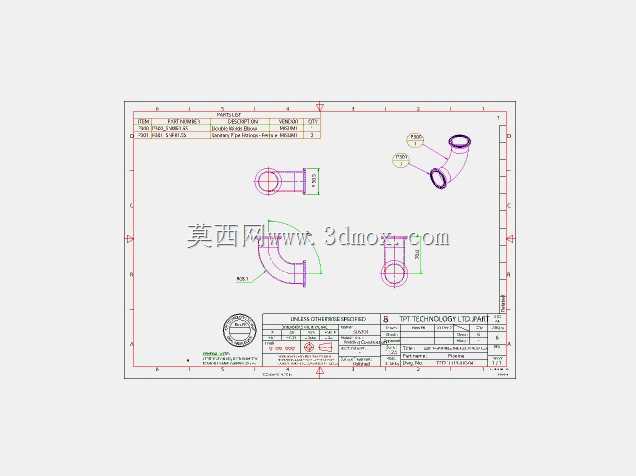

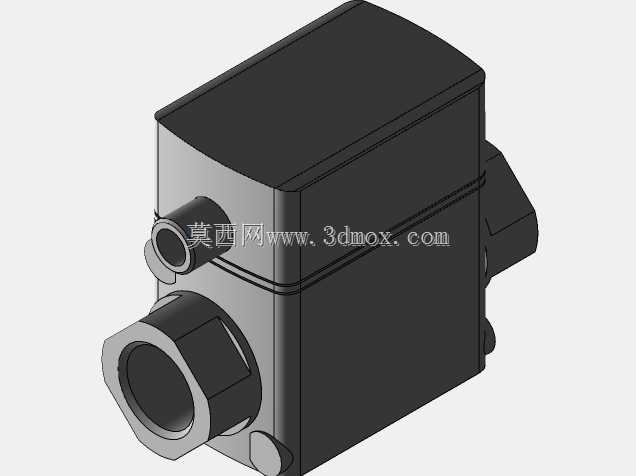

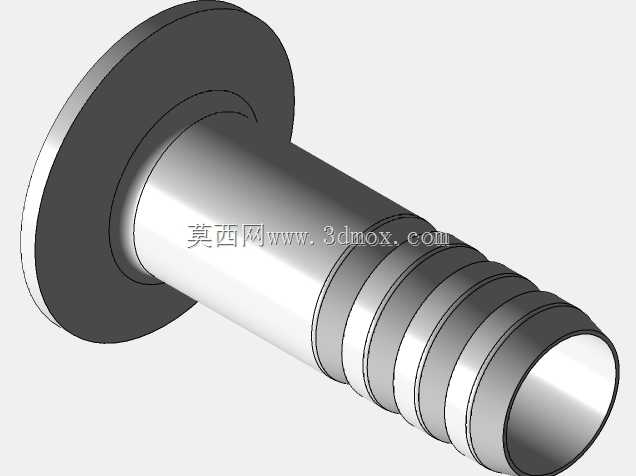

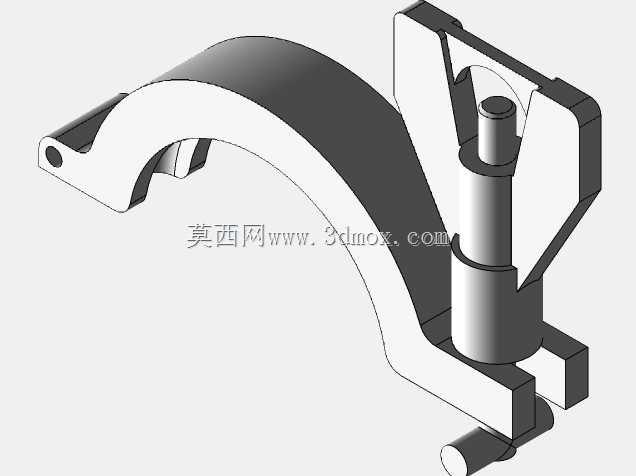

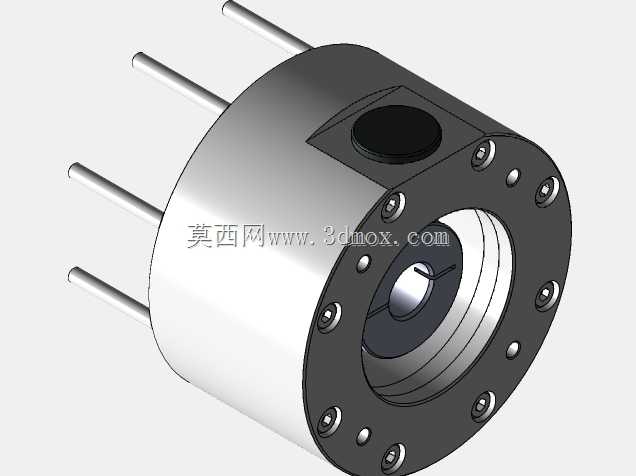

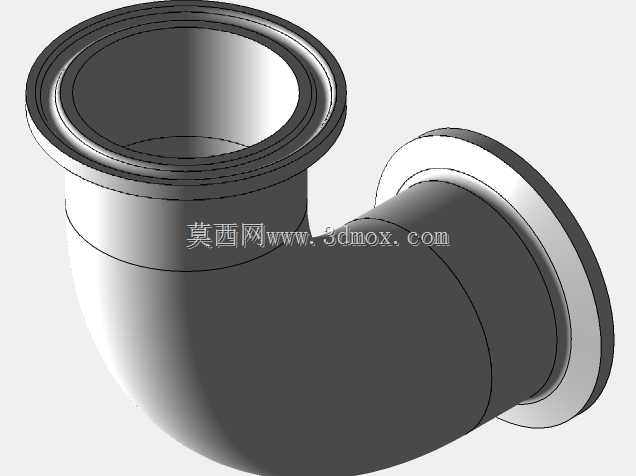

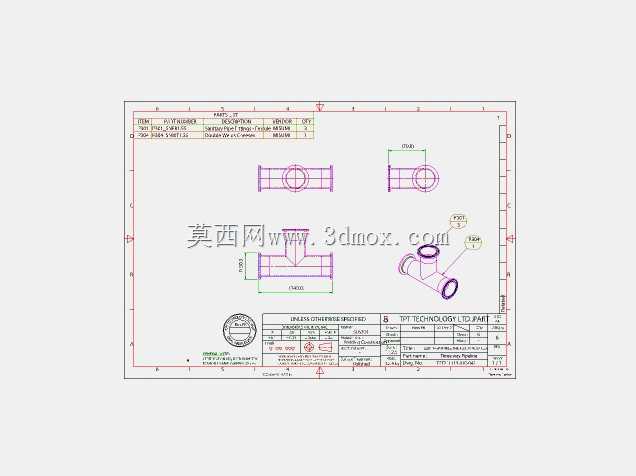

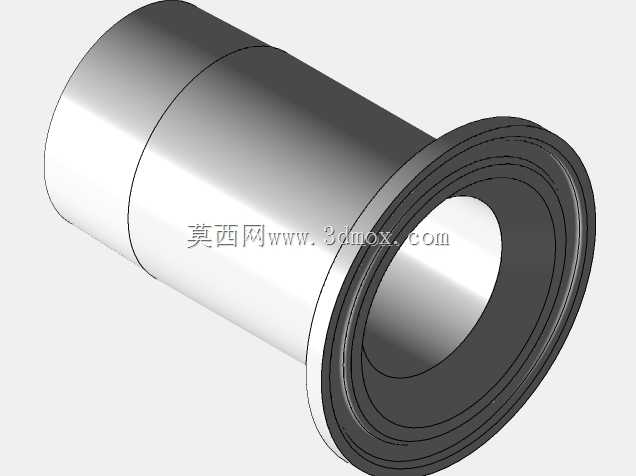

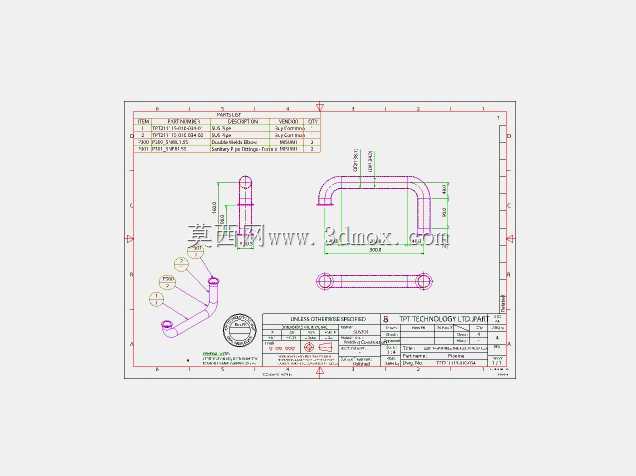

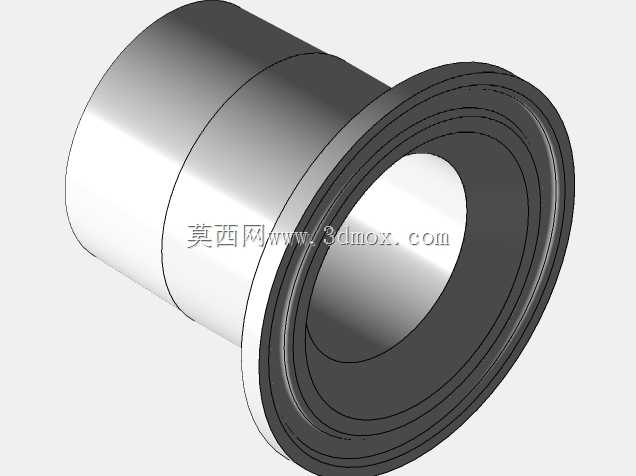

　　设备侧边成排布置的离心泵组，每台泵对应独立的管路与控制阀件，可根据生产需求单独调节单路的粉料输送量，管路采用快装卡箍连接，所有转角处做圆弧过渡处理，无卫生死角，满足食品生产设备的清洁要求。设计阶段优先考虑了设备的安装边界，整体支撑腿采用可调式脚杯结构，可根据现场生产线的对接高度在±50mm范围内调节水平高度，设备主体宽度控制在1.2米范围内，长度可根据生产线节拍需求拼接扩展，单段标准段长度为2米，可多段串联适配不同产能的生产线。料槽部分的深度设计为300mm，既可以容纳撒粉过程中散落的面粉，也不会因槽体过深造成操作人员清洁时的操作不便，槽体侧边设置快开式清理门，日常维护时无需拆卸主体结构即可完成槽内积粉的清理。

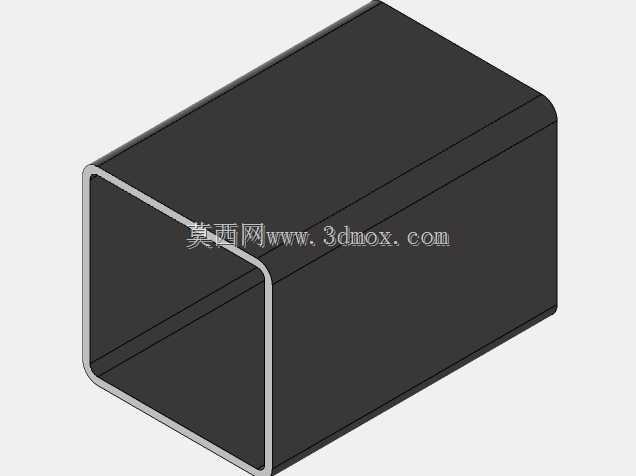

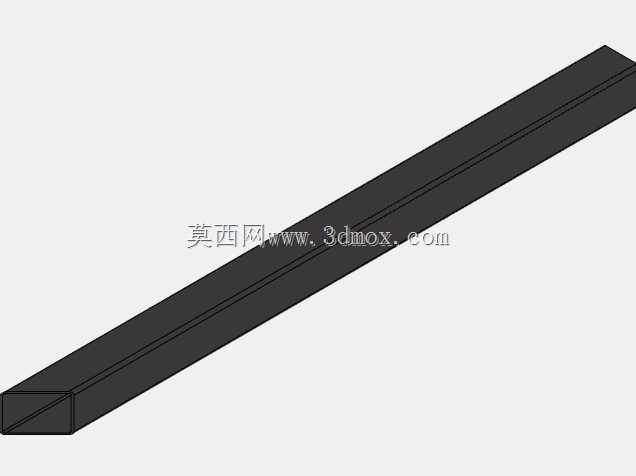

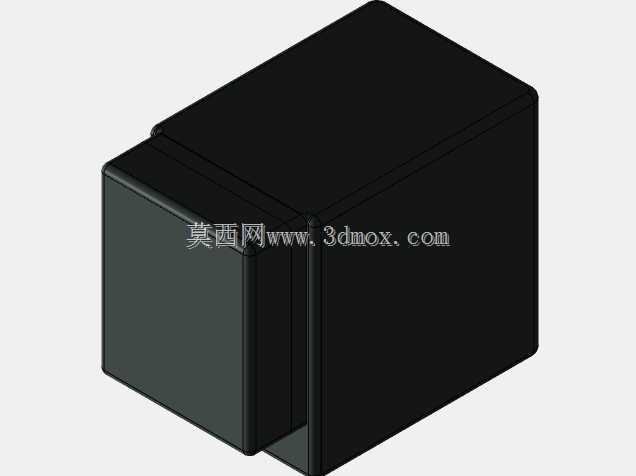

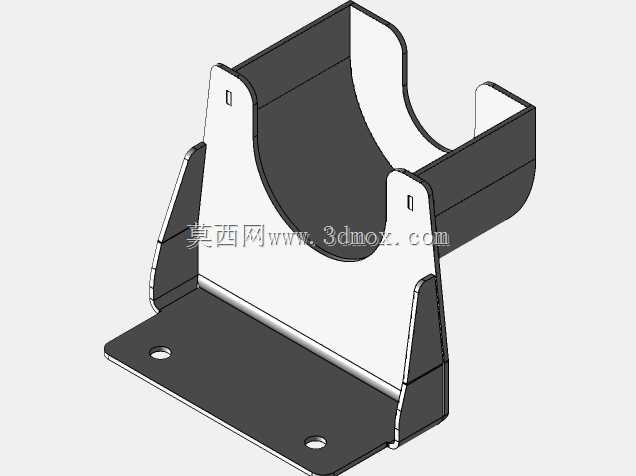

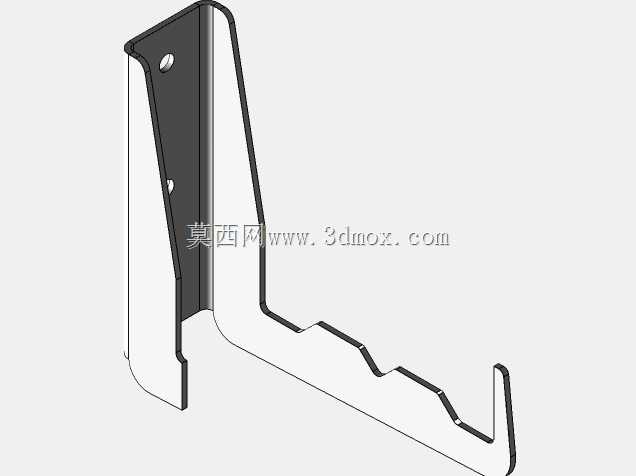

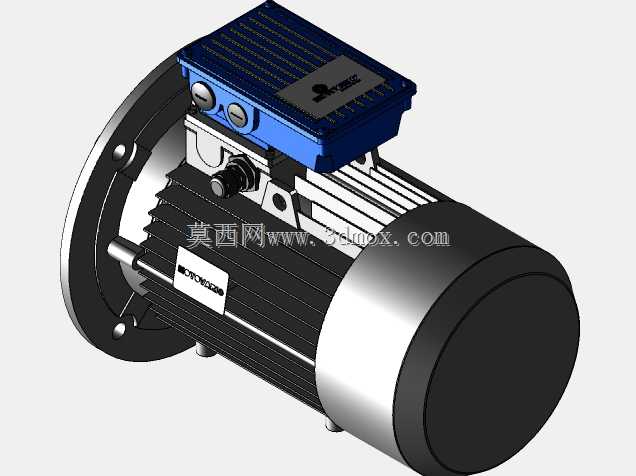

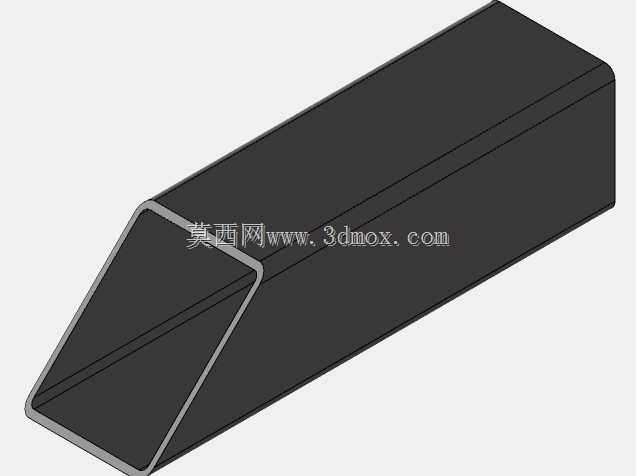

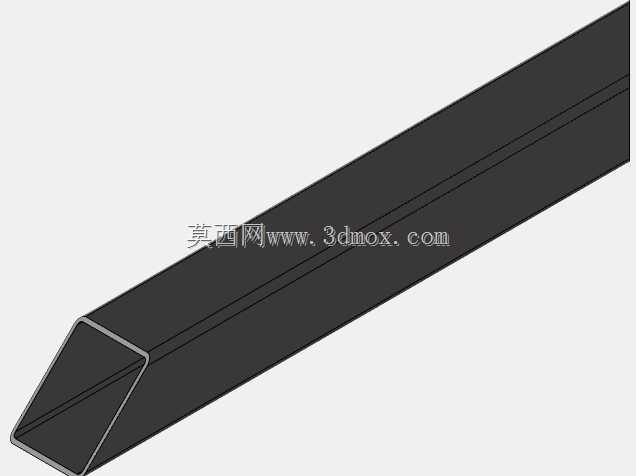

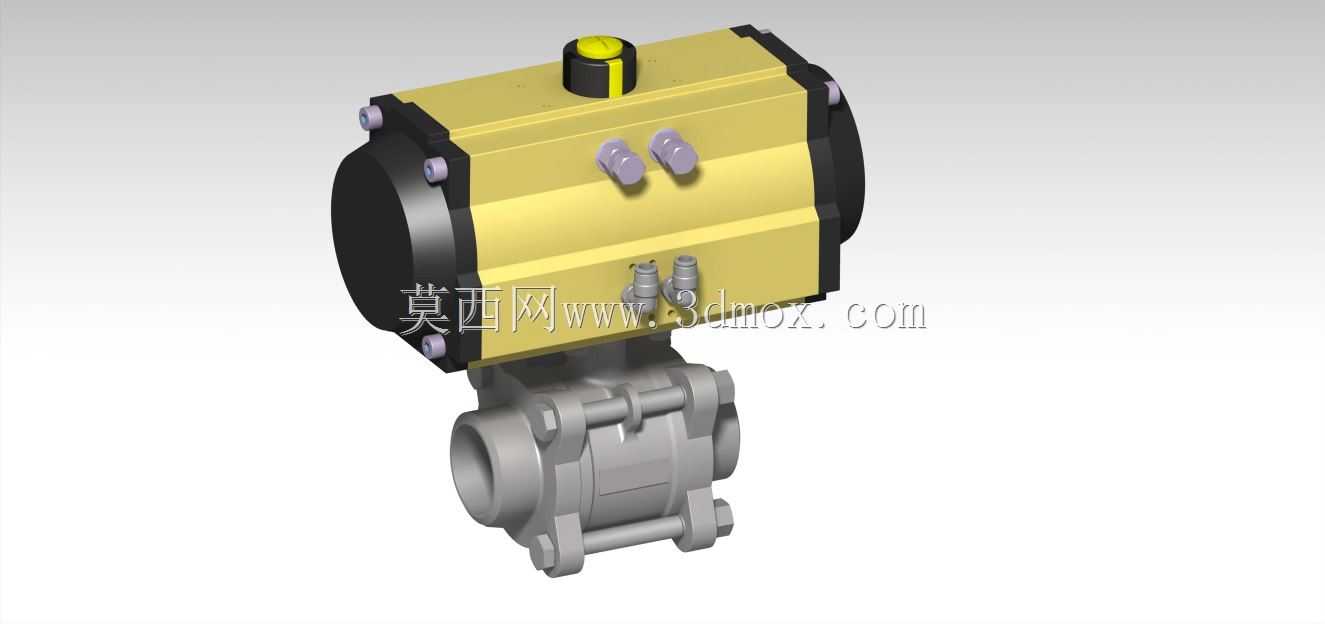

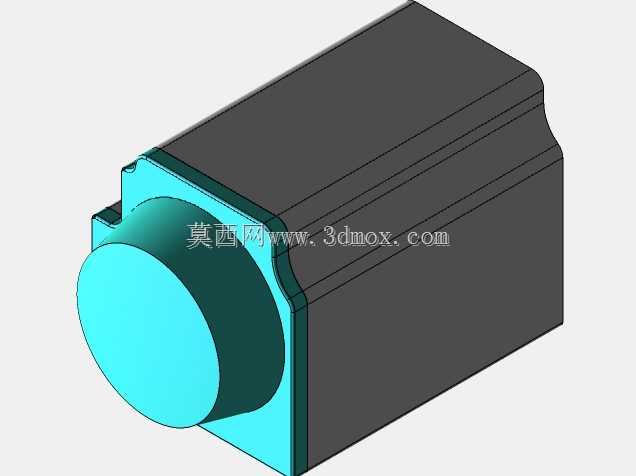

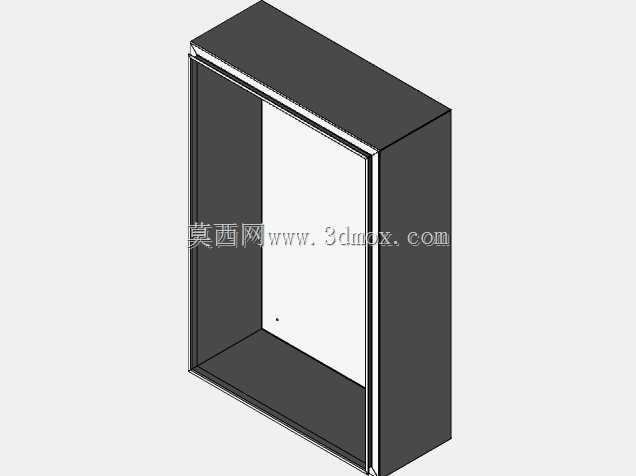

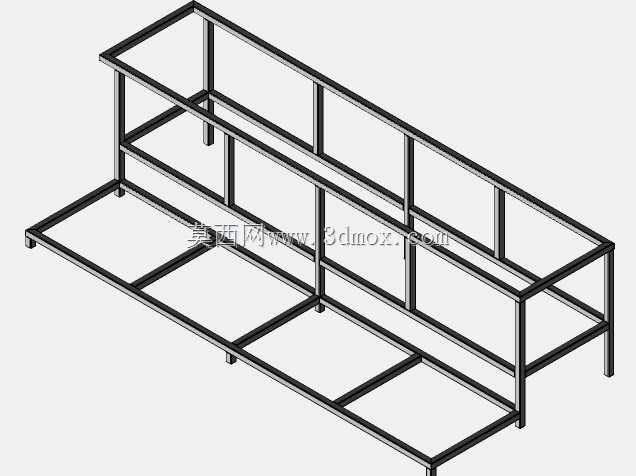

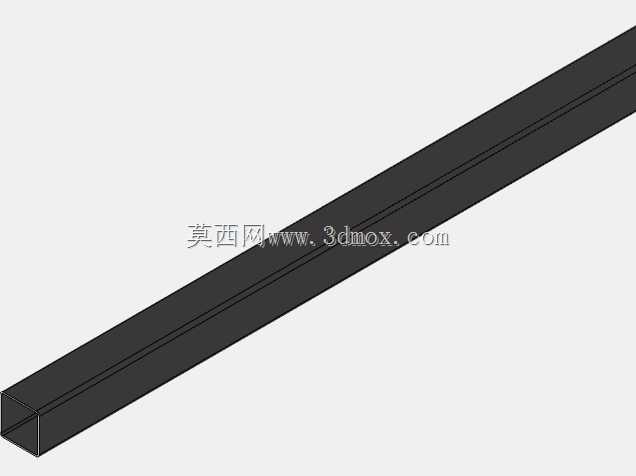

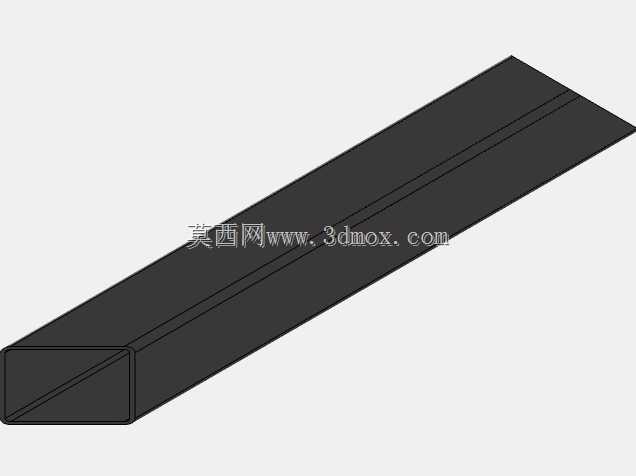

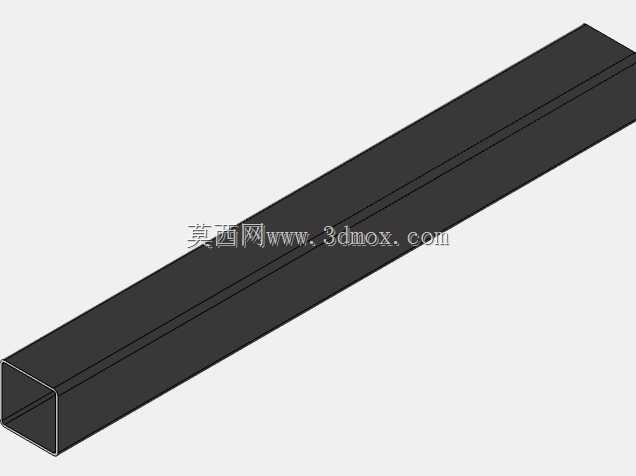

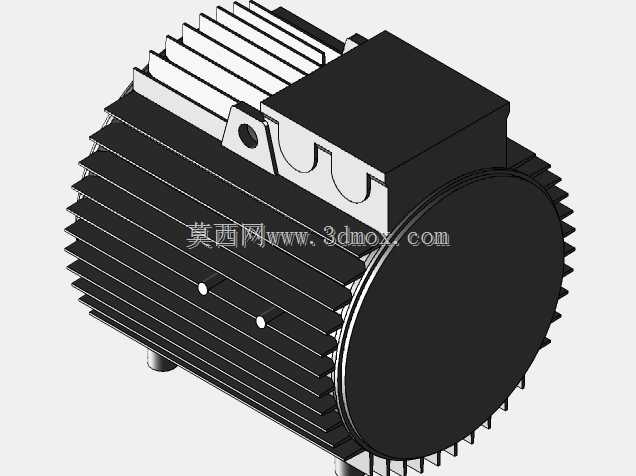

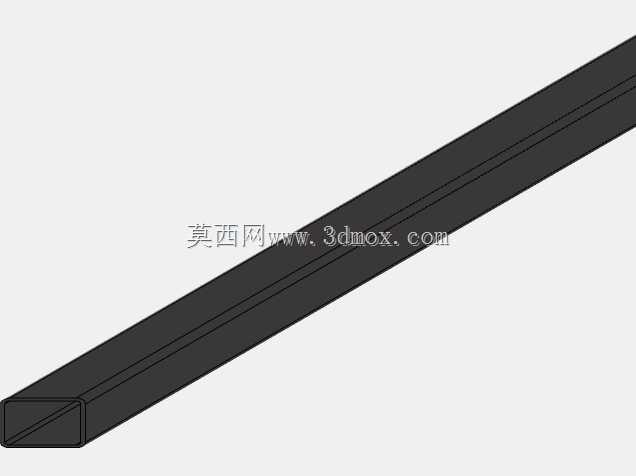

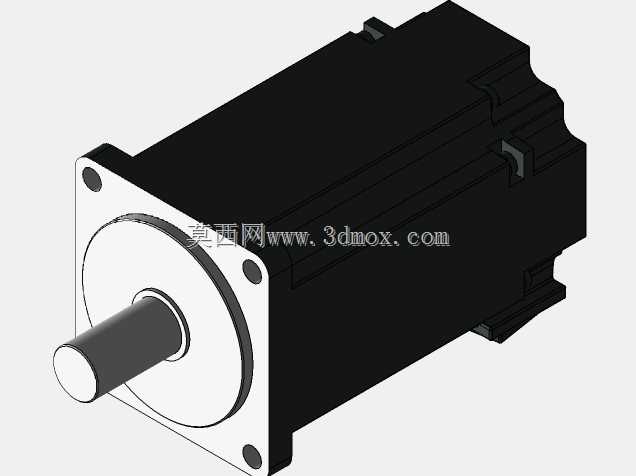

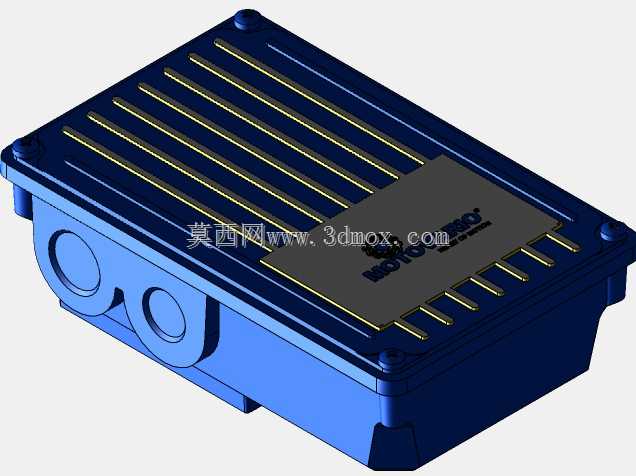

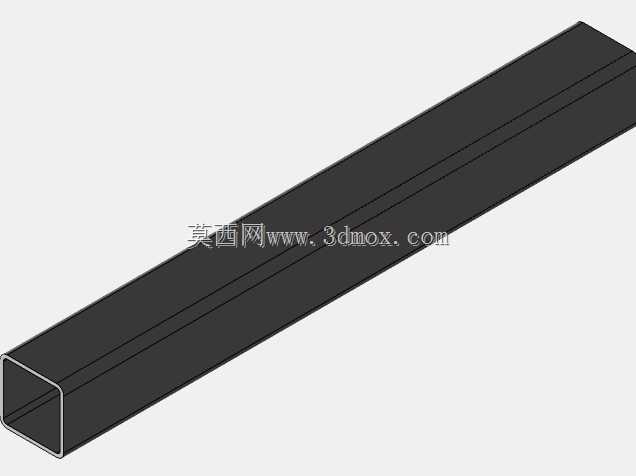

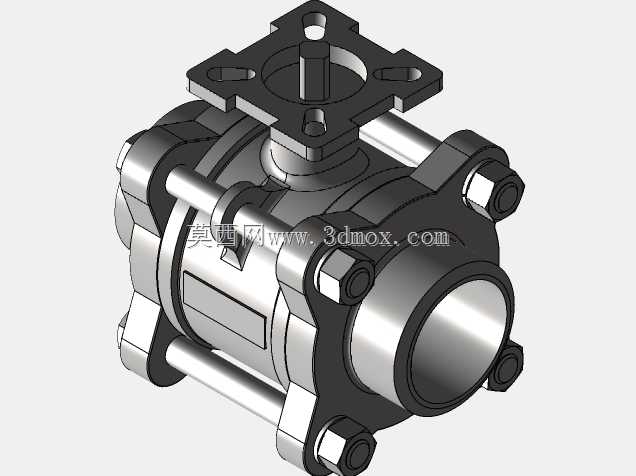

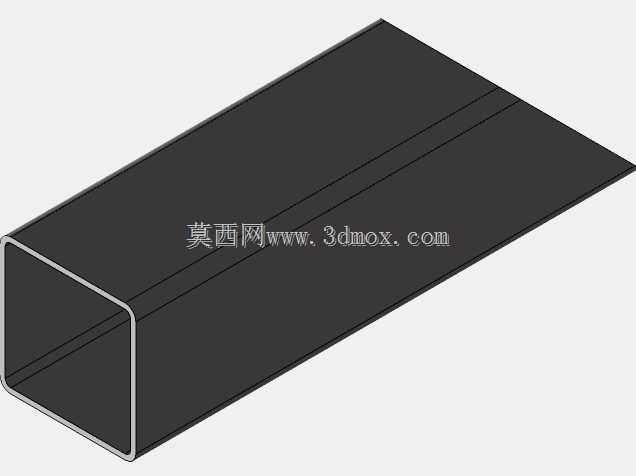

　　撒粉执行机构布置在输送线上方的支架上，可根据面条的厚度、输送速度调节撒粉口的高度与撒粉宽度，配套的流量调节阀可精准控制撒粉量，避免面粉过度消耗或者撒粉不足造成的面条粘连。泵组的安装位置预留了足够的检修空间，每台泵的侧边都设置了独立的截止阀，单台泵维护时可关闭对应管路阀门，无需全线停机即可完成易损件更换，减少生产中断时间。整套结构的受力框架采用304不锈钢方管焊接而成，所有焊接处都做了打磨抛光处理，表面粗糙度达到食品设备要求，避免面粉积存在焊缝位置滋生霉菌。输送线的驱动电机布置在设备端部的防护罩内，防护罩采用快拆结构，日常检查皮带松紧、润滑状态时无需借助专用工具即可拆卸。

　　在实际生产场景中，这套设备可适配不同规格的鲜面条产品，从1.25mm的细圆面到8mm的宽面都可以通过调整撒粉参数实现均匀裹粉，输送速度可在0.1m/s到0.5m/s范围内无级调节，匹配前端切条设备的出料速度，避免面条在衔接处堆积。设计时还考虑了面粉的流动性问题，所有与面粉接触的斜面都设置了大于45度的倾斜角，避免面粉在斜面处搭桥结块，料槽底部设置了吹气辅助落粉的接口，可外接低压压缩空气定期吹扫槽内积粉，减少人工清理的频次。设备的侧边预留了电气接线端口，可直接接入生产线的总控制系统，实现与前后段设备的联动控制，当前端切条设备停机时，撒粉机构与输送线可同步延时停机，避免空撒面粉造成浪费。
