全自动小线圈打蜡生产设备结构设计

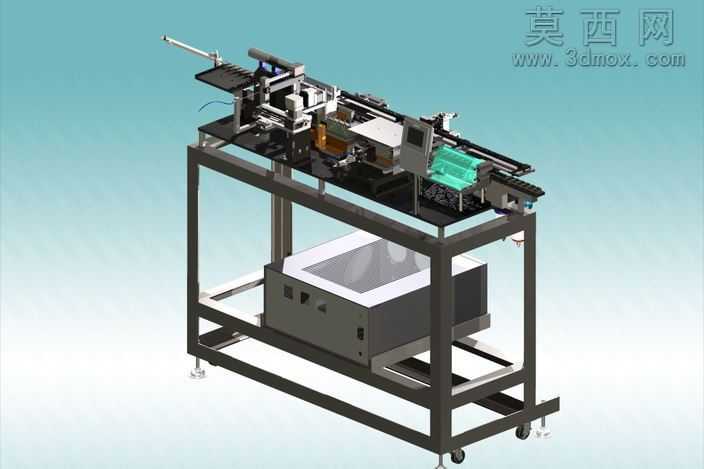

本作品为面向小线圈打蜡工序的全自动生产设备三维建模成果，建模阶段围绕小线圈批量打蜡的工艺需求展开整体结构规划，采用分层式机架布局，底部为带脚轮与可调支撑脚的方管焊接机架，预留电控箱体安装位与走线空间，兼顾设备移动转运与工位固定的使用需求。建模过程中对各功能模块进行独立装配后完成总装配合校验：上料模块采用滑台式载具输送结构，搭配定位挡块与夹持组件，确保待加工线圈精准送达加工工位；打蜡执行模块集成多轴调节安装座，可适配不同规格小线圈的打蜡位置调整，配套储料与供料结构，保障打蜡介质稳定输送；下料模块设置导向滑槽与接料位，完成加工的线圈可自动滑出至收料区域；人机交互模块在机架侧方安装触控操作屏，预留操作按钮与急停开关安装位，符合工业设备操作安全规范。渲染阶段针对不同部件赋予对应材质属性：机架部分采用哑光黑色金属喷塑材质，还原工业设备机架的真实质感；滑动导轨、气缸等标准件采用镀铬亮面金属材质，区分加工件与标准件的视觉差异；打蜡工位的防护部件采用半透明淡绿色工程塑料材质，清晰展示内部工位结构的同时体现防护件的材质特性；电控箱体采用深灰色冷轧板喷塑材质，表面添加散热孔、接口等细节特征提升真实感。设计过程中重点校验了各运动模组的行程干涉问题，确保滑台移动、执行机构动作过程中无结构碰撞，同时对设备维护空间进行预留，电控箱、供料组件等需定期维护的部件均设置在易操作位置，整体模型完整还原了全自动线圈打蜡设备的原型结构，可用于方案展示、结构验证与后续加工参考，完整呈现了非标自动化生产设备从功能规划到结构落地的设计思路，各部件的装配关系清晰，连接结构、紧固件细节均做了还原，保证模型的结构合理性与工程参考价值。
