多辊式磁盘介质承载存储支架结构

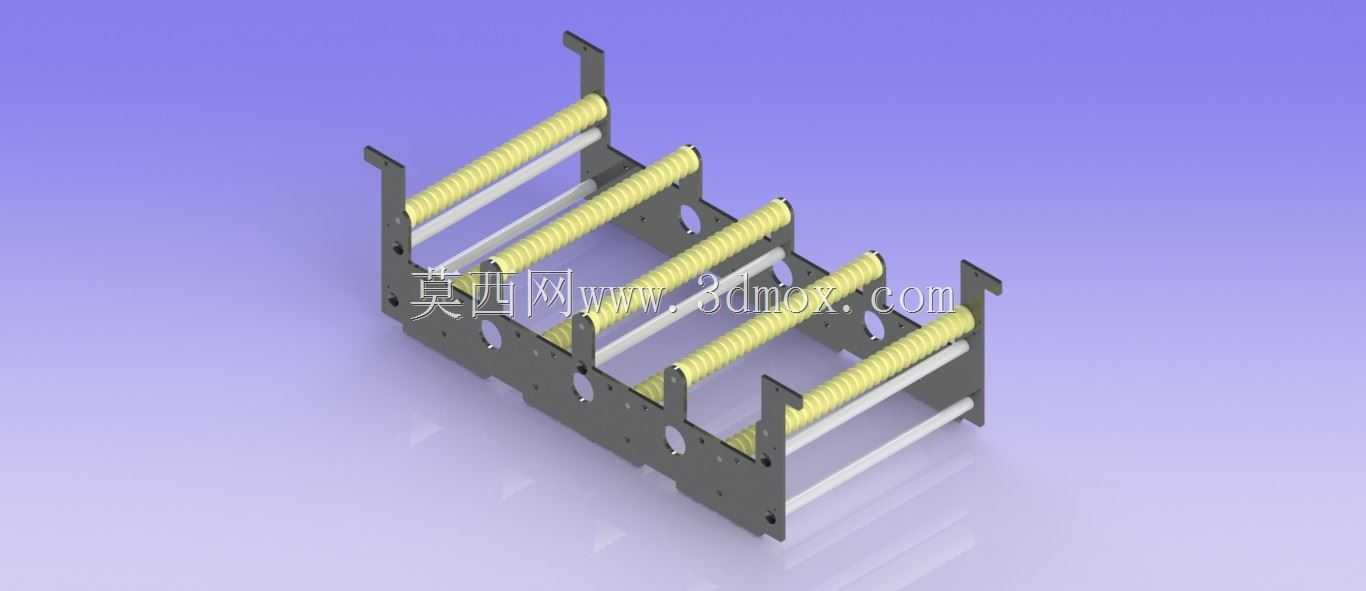

　　在数据存储设备的生产组装、运维周转环节，这类多辊式承载支架主要用于磁盘介质的有序存放与流转，常见于硬盘制造车间的工序间转运、存储介质检测工位的待检品暂存，以及数据恢复实验室的介质分类摆放场景，替代传统的平面托盘存放方式，避免介质表面与硬质平面直接接触产生刮擦损伤，同时提升单位空间内的介质存放密度。从结构功能来看，架体采用双侧钣金折弯成型的侧板作为主支撑，侧板上预留的多组安装孔位用于固定横向穿设的支撑辊轴，每根辊轴外侧套设的柔性包覆层直接与磁盘介质的侧边接触，既可以通过辊轴的转动降低介质取放时的摩擦阻力，也能通过柔性材质缓冲周转过程中的振动冲击，避免介质受刚性磕碰导致内部磁层损坏。相邻两组辊轴之间的间距经过精准匹配，

　　刚好适配对应规格磁盘介质的厚度尺寸，放置后介质不会出现倾斜滑落，也不会因间隙过小导致取放时卡滞，架体两端向上延伸的折弯挡边，构成了介质存放的侧向限位边界，即使在周转车移动产生小幅晃动的情况下，介质也不会从架体侧方脱出。设计过程中优先考虑了架体的堆叠兼容性，侧板底部预留的定位缺口与同规格架体顶部的凸起结构可实现嵌合定位，多组架体堆叠时不会出现滑移错位，能够适配车间常用的标准周转箱内部尺寸，无需额外定制适配工装即可直接投入产线使用。架体上开设的圆形镂空孔位，一方面是为了降低整体钣金件的自重，减少人工搬运时的负重，另一方面也能在介质静置存放时提升通风效果，避免密闭空间内积温对磁盘介质的磁稳定性产生影响，

　　同时镂空位置也可作为工位识别的视觉窗口，操作人员无需逐个取出介质，即可快速识别对应位置的介质编号标识。从安装边界来看，架体的整体宽度适配常规3.5英寸磁盘介质的长度尺寸，长度方向可根据单次存放的介质数量灵活调整辊轴排布数量，单组架体的额定承载量经过受力校核，满载状态下侧板的变形量控制在钣金件弹性形变范围内，不会出现永久变形导致辊轴卡滞的问题。辊轴与侧板的连接采用快拆式卡接结构，无需额外紧固件即可完成辊轴的拆卸更换，当某根辊轴的柔性包覆层出现磨损时，可单独更换对应辊轴，无需整体报废架体，降低产线运维的配件成本。在实际使用场景中，这类支架既可以单独放置在工作台面作为工位旁的临时介质存放架，

　　也可以多组组合后放置在恒温存储柜内作为长期存储的承载结构，辊轴的排布角度经过优化，介质放置后呈小幅倾斜状态，既符合操作人员取放时的手部动作角度，降低反复取放的操作疲劳，也能避免垂直放置时介质底部受力集中导致的外壳形变。架体表面采用哑光防静电喷塑处理，表面电阻控制在防静电要求区间内，可导除周转过程中产生的静电积累，避免静电放电对磁盘介质内部的磁记录层造成不可逆损坏，这一设计细节在电子类存储介质的承载结构中是核心的功能要求，区别于普通的机械工件存放支架。侧板的折弯边采用圆角过渡处理，没有尖锐的冲切毛边，避免操作人员取放架体时被划伤，也防止刮碰到磁盘介质的金属外壳导致涂层脱落。
