集成驱动式小尺寸步进电机三维结构设计

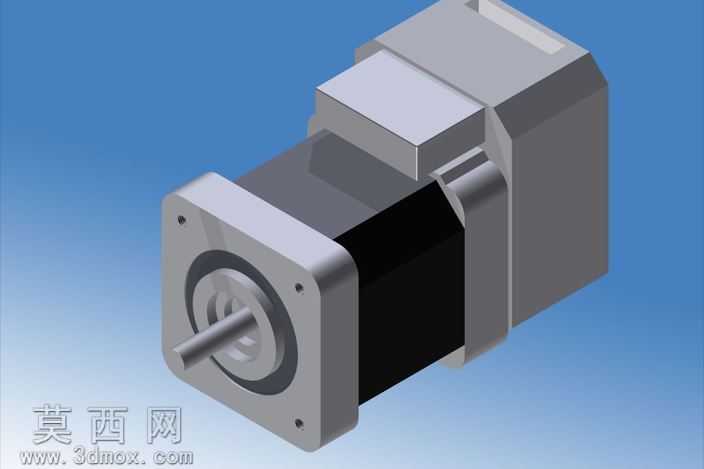

本模型采用三维参数化建模方式完成，整体还原了集成驱动型小步进电机的完整结构，建模过程中严格遵循步进电机的实际尺寸比例，对电机的各个组成部件进行了独立建模与装配约束。首先从前端输出轴部分开始，建模时还原了轴的圆柱定位结构、轴伸长度以及轴端的传动配合特征，前端法兰安装面的四个安装孔位、定位止口都按照标准安装尺寸绘制，保证模型可直接用于虚拟装配验证。电机主体的定子外壳部分，采用金属哑光材质渲染，还原了铝制机壳的磨砂质感，中间段的黑色机身部分模拟了定子绕组封装后的绝缘层材质，表面做了细微的颗粒质感处理，贴近实物的视觉效果。机身后部集成的驱动模块部分，建模时还原了驱动盒的方正外形、边角的倒角过渡，以及驱动模块与电机主体的连接定位结构，体现了这款步进电机内置驱动程序的集成化设计特点，无需额外搭配外置驱动器即可实现驱动控制，额定转速可达3000rpm的性能参数也在结构设计中做了对应匹配，机身内部的绕组、转子结构都做了简化但符合原理的结构表达，既保证模型外观完整，也能清晰展示内部的传动逻辑。渲染阶段采用了蓝白渐变的纯色背景，搭配柔和的侧上方打光，突出电机各部分的结构轮廓与材质差异，金属法兰的高光、黑色机身的漫反射、驱动盒的塑料质感都通过材质参数调整实现了区分，整体模型装配关系清晰，无干涉错位问题，可用于电机选型展示、自动化设备装配模拟、传动结构教学演示等场景，完整呈现了小体积集成驱动步进电机的结构特点与设计优势。
