塑料包装卷筒贴片生产用浮雕模具

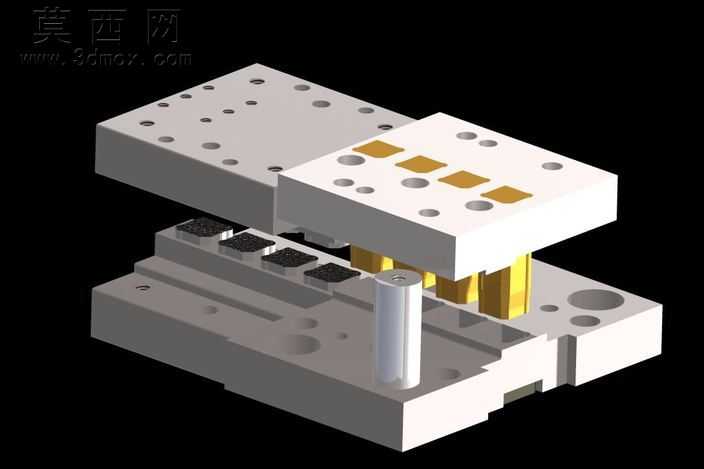

本套浮雕模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，对上下模架、成型型腔、导向定位组件、冲切成型工位进行1:1等比例还原，保证各部件装配公差控制在合理范围内。渲染阶段采用哑光金属材质模拟模架的钢材质感，对成型镶块赋予亮面金属材质区分功能区域，导向导柱采用镀铬金属材质表现光滑耐磨的表面特性，型腔内部的成型贴片区域采用暖金色材质高亮标识，清晰展示模具的核心成型工位，背景采用纯黑底色突出模具主体结构，通过等轴测视角呈现模具开模状态，直观展示上下模的合模导向逻辑、成型镶件的排布方式以及产品脱模的空间路径。结构设计上，模架采用标准三板式结构，上模设置多组成型凸模镶块，对应塑料包装卷筒贴片的浮雕纹理成型需求，下模设置匹配的凹模型腔与定位槽，保证合模时型腔精准对位，避免成型产品出现飞边、错位缺陷；导柱导套组件布置在模架边角位置，采用大直径导向件保证开模合模过程的运动精度，模架表面均匀布置紧固螺丝孔与定位销孔，满足模具装配与机加工的工艺要求，下模预留的安装槽位可适配自动化生产线的固定需求，适配连续化批量生产的作业场景。设计思路围绕塑料包装卷筒贴片的生产需求展开，针对贴片表面浮雕纹理的成型精度要求，将成型镶块设计为可更换结构，方便后续根据产品纹理需求快速替换镶件，降低模具改造成本；合模面的排气槽布局贴合贴片轮廓，避免注塑过程中出现困气导致的产品缺胶、烧焦问题，顶出机构的排布避开贴片浮雕区域，防止顶出过程中破坏产品表面的浮雕纹理，整体结构兼顾成型精度、生产效率与后期维护便利性，可直接用于塑料包装卷筒贴片的批量注塑生产作业。
