双联端面齿式传动齿轮三维结构设计

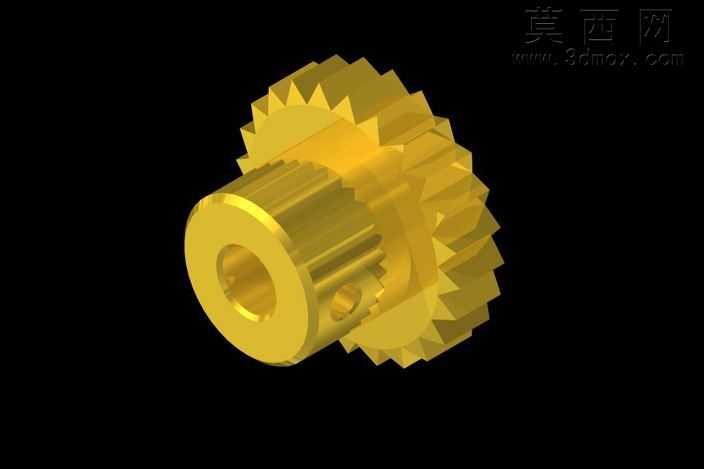

本模型为双联端面齿式传动齿轮，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循机械传动齿轮的设计规范，对齿轮的各部分结构进行精准还原。模型主体包含同轴设置的两段带齿结构，其中外侧为周向分布的渐开线传动齿，内侧端面为端面啮合齿结构，中心设置带轴向定位孔的轮毂结构，轮毂侧面开设径向定位销孔，用于实现齿轮与传动轴的周向固定与轴向定位，避免传动过程中出现相对窜动。建模阶段首先绘制齿轮的基准旋转轴线，通过旋转凸台命令生成齿轮的基体轮毂与轮坯主体结构，随后依据齿轮模数、齿数、压力角等核心参数，通过参数化齿廓生成方式构建单齿的精确齿形，其中周向传动齿采用渐开线齿廓拟合，保证齿形啮合的平稳性与传动精度，端面齿采用梯形齿廓设计，满足端面啮合时的咬合定位需求。完成单齿建模后通过圆周阵列命令，以基准轴线为中心完成整圈轮齿的阵列排布，对阵列后的齿形与轮坯进行布尔合并运算，保证整体结构的连续性。材质设置阶段为模型赋予金属黄铜材质，调整材质的金属度、粗糙度与反射参数，还原金属齿轮的真实质感，同时对齿顶、齿根等关键棱边进行微小倒角处理，去除建模过程中产生的尖锐棱角，符合实际机械加工的工艺要求。渲染阶段采用黑色纯色背景突出齿轮主体结构，通过三点布光方式打光，主光源从斜上方照射凸显轮齿的立体结构，辅助光源补充暗部细节避免齿根区域死黑，轮廓光勾勒齿轮的外轮廓边缘，提升模型的视觉层次感。该齿轮结构可用于需要两级传动或端面离合定位的机械传动场景，建模过程中对各部分尺寸进行公差预留，中心安装孔与定位销孔的尺寸符合通用机械传动的安装标准，轮齿的齿厚、齿高参数经过啮合校验，保证传动过程中不会出现根切、干涉等问题，整体结构紧凑，集成了周向传动与端面啮合定位的双重功能，可直接用于传动机构的虚拟装配、运动仿真以及后续的工程图导出加工。
