12U壁挂式服务器机架结构设计

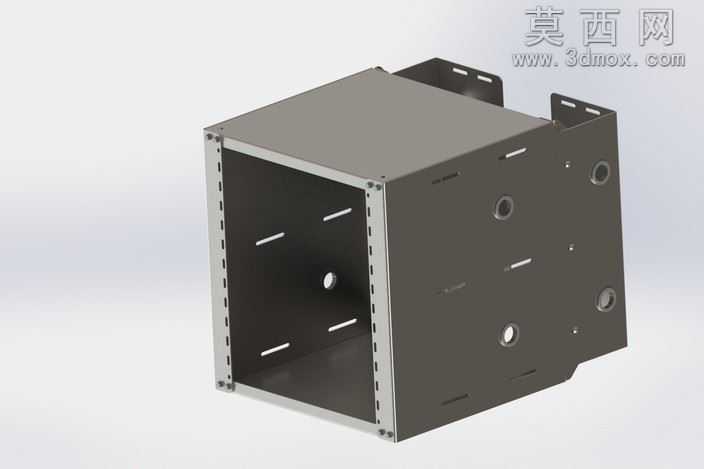

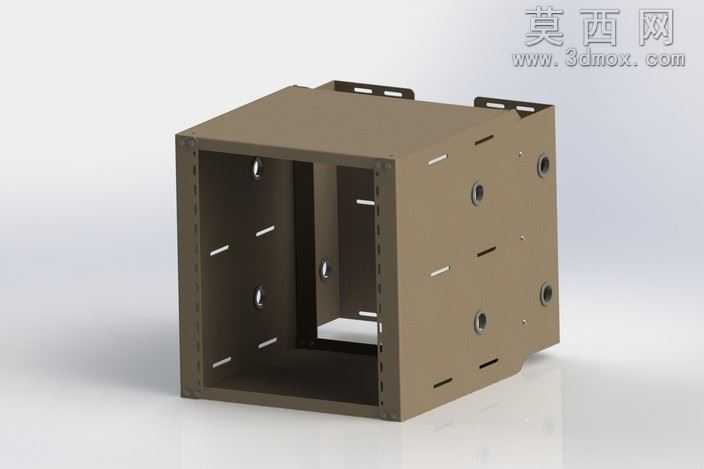

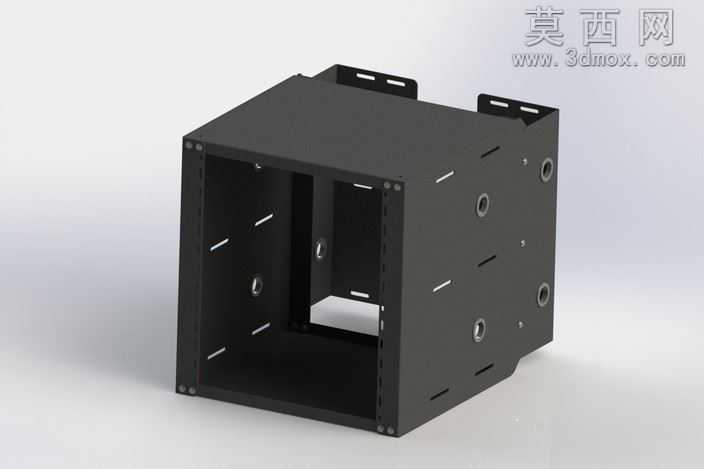

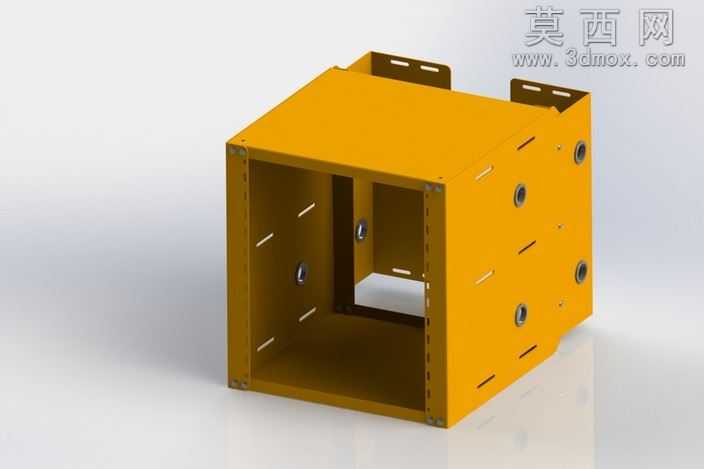

本作品为壁挂式12U服务器机架的三维建模设计，整体采用钣金拼接式结构方案，建模阶段以实际安装适配需求为核心基准，严格遵循19英寸标准机架的安装孔位规范，对应12U的安装高度可容纳多台标准机架式IT设备，整体外形尺寸适配墙面挂载的空间要求，深度与宽度参数兼顾设备安装空间与墙面承重的平衡。建模过程中对钣金件的折弯、开孔、拼接结构做了精准还原：机架主体采用围合式箱体结构，两侧预留标准机架安装方孔条，孔位间距严格符合通用机架安装规范，可直接适配标准服务器、交换机等设备的固定安装；背板设计有壁挂安装挂耳结构，挂耳上开设长圆形调节安装孔，可适配墙面安装时的孔位误差，降低现场安装的对位难度；机架侧板开设多组圆形走线孔与散热通风孔，兼顾设备走线的便利性与运行时的通风散热需求，同时在侧板对应位置预留接地端子安装位，满足电气安全规范要求。材质设计上默认采用不锈钢钣金材质做渲染表现，同时支持平黑等多种表面喷涂效果的材质切换，可适配不同使用场景的外观需求；机架前部未设计箱门结构，采用开放式安装方案，既方便设备的快速安装调试与日常维护，也能进一步提升前部通风散热效率，减少设备运行时的热量堆积。结构设计上充分考虑钣金加工的工艺可行性，所有折弯边预留合理的折弯半径与工艺缺口，拼接位置采用标准紧固件连接，无需复杂焊接工艺即可完成组装，降低生产加工的难度与成本；整体结构经过受力合理性校验，壁挂安装状态下可稳定承载额定重量的IT设备，避免长期使用出现结构变形问题，同时边角位置做了钝化处理，避免安装维护过程中出现划伤风险，兼顾结构实用性与使用安全性。
