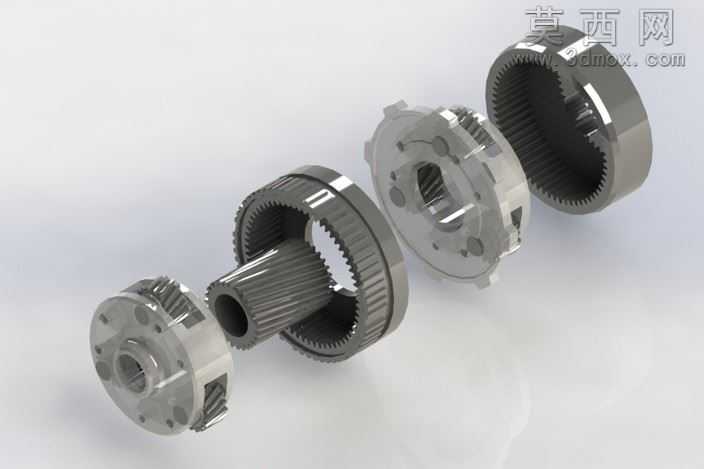

适配Ram150卡车的变速器行星齿轮组

本作品为适配Ram150卡车的变速器行星齿轮组三维模型，建模过程严格参考实车变速器的实际装配尺寸与传动逻辑，采用SolidWorks完成全参数化建模，确保各零件间的配合公差符合商用车变速器的设计规范。建模阶段先对行星齿轮机构的核心构件进行拆分梳理，分别完成太阳轮、多组行星齿轮、行星架、内齿圈以及配套连接轴、定位法兰的独立建模，每一个轮齿的齿形参数都经过精准计算，齿廓曲线采用渐开线标准生成，保证齿轮啮合时的传动精度，避免出现干涉、卡滞等不符合实际工况的问题。渲染阶段采用金属材质组进行表现，针对不同构件的实际加工工艺赋予差异化材质：内齿圈与外连接齿套采用调质合金钢材质，表面添加细腻的磨砂金属质感，还原热处理后的金属哑光效果；行星架采用铸铝材质，表面添加轻微的铸造纹理与氧化质感，区分于钢制齿轮的材质表现；齿轮啮合面添加轻微的磨损质感与润滑油膜反光效果，让模型更具真实工业质感。结构设计上完整还原行星齿轮变速器的核心传动逻辑，各行星齿轮均匀分布在行星架的定位轴上，可同时与中心太阳轮、外侧内齿圈完成啮合，能够实现不同传动比的动力切换，满足卡车在不同行驶工况下的动力输出需求。设计过程中充分考虑零件的可装配性，所有定位孔、连接花键、卡簧槽的尺寸都与实车零件保持一致，既可以作为商用车变速器结构教学的演示模型，也能够为变速器维修、改装的结构认知提供直观的三维参考，模型装配完成后经过多次干涉检查，确保各构件在相对转动过程中不会出现结构冲突，完全符合行星齿轮机构的实际运动规律。
