马丁式链条联轴器三维结构设计

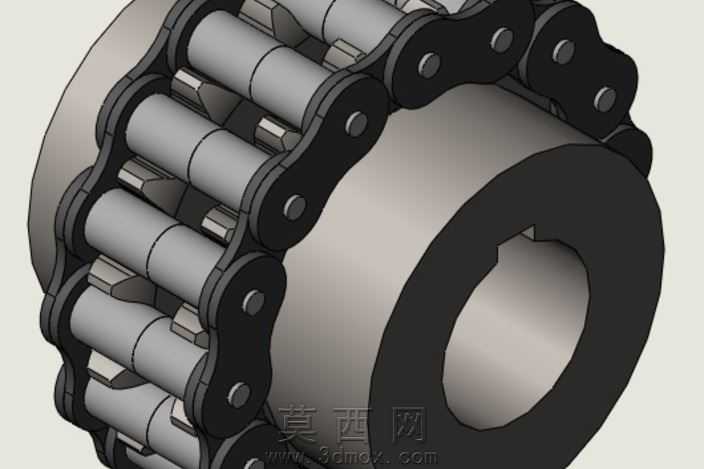

本作品为马丁式链条联轴器的三维参数化设计模型，采用SolidWorks软件完成全参数化建模与装配校验，建模过程严格遵循机械设计手册中链条联轴器的尺寸规范，对每一处结构细节都进行了精准还原。模型主体包含两个带齿的半联轴器链轮、配套的双排滚子链条以及轴孔定位结构，建模时首先通过草图绘制链轮的齿形轮廓，采用渐开线齿形拟合公式生成精准的链轮齿槽曲线，通过拉伸、切除特征完成半联轴器基体的构建，针对轴孔的键槽结构采用精准的尺寸定位，保证键槽的对称度与深度符合传动配合要求。滚子链条部分采用逐节建模再装配的方式，每一个链节都包含外链板、内链板、销轴、套筒、滚子五个独立零件，对链板的圆弧过渡、销轴与链板的过盈配合面、滚子与套筒的间隙配合面都做了精细化处理，装配时通过链条配合路径自动生成装配约束，还原链条绕接在两个链轮上的真实啮合状态，所有啮合齿面都做了干涉检查，确保链轮齿与链条滚子之间无过盈、无错位，符合实际传动的啮合间隙要求。材质渲染方面，对链轮主体采用调质合金钢材质表现，赋予亚光金属质感，表面做轻微的氧化发黑处理效果，还原工业链轮的真实表面状态；链条部分的链板采用与链轮一致的合金钢材质，滚子与销轴部分做高光金属处理，区分不同零件的材质差异，渲染时采用柔和的工业环境光，突出零件的结构轮廓与配合关系，清晰展现链条与链轮的啮合细节。设计思路上，该模型重点还原马丁联轴器靠链条实现两半轴柔性联接的核心结构，这种联轴器依靠链条的挠性特性可以补偿两轴之间的径向、角向与轴向偏移，建模时特意保留了链条与链轮之间的合理间隙，直观展现其挠性传动的结构原理，同时对轴孔、键槽等安装配合结构做了标准化处理，可直接用于传动系统的装配模拟、运动仿真以及工程图导出，为机械传动系统的设计选型、结构教学提供直观的三维参考。
