范迪门2003款赛车管式底盘框架结构

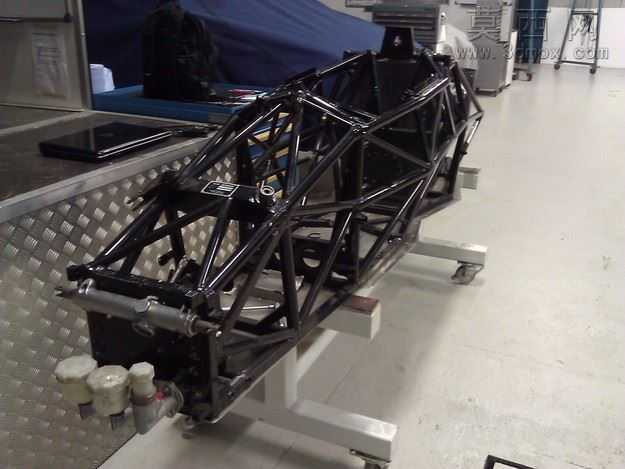

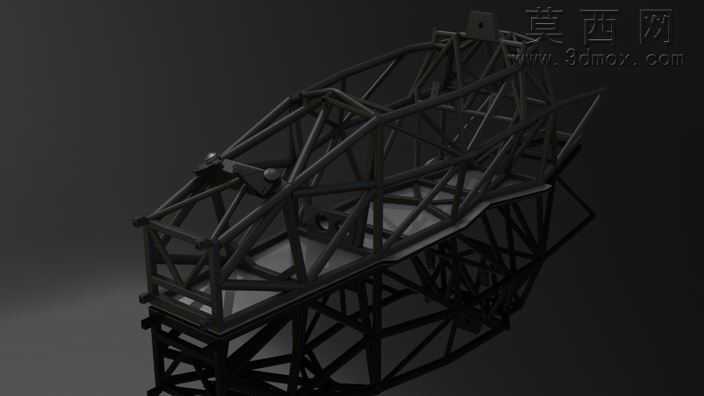

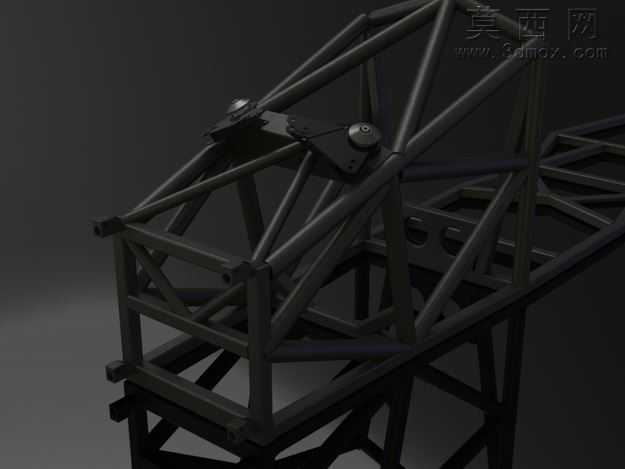

该作品为范迪门2003款方程式赛车的管式底盘框架三维模型，建模过程严格遵循赛车底盘的工程设计逻辑，以空间管桁架结构为核心进行搭建。建模阶段首先确定底盘的整体硬点参数，包括驾驶舱安装位、动力总成固定点、悬架连接支座、转向机构安装基准等关键位置的坐标，以此为基础逐段绘制管材的空间路径，所有管材均采用圆形截面金属管参数化建模，可根据受力需求调整不同位置管材的管径与壁厚参数。模型完整还原了管式车架的焊接拼接逻辑，每一处管材交接位置都做了贴合实际焊接工艺的衔接处理，避免出现结构干涉问题，同时还原了车架上预留的各类安装支座结构，包括前部的前悬安装点、转向机固定位，中部的座椅安装横梁、安全带固定锚点，后部的动力总成悬置安装位、后悬连接支座，以及顶部的防滚笼结构，所有安装位的位置精度均参考真实赛车底盘的布局设定。材质渲染阶段，主体管材采用哑光黑色金属材质，还原赛车钢管车架经过防锈喷涂处理后的真实质感，安装支座部分采用略带金属光泽的深灰材质，区分焊接支座与主体管材的材质差异，渲染时采用侧方主光源搭配环境补光的布光方案，清晰呈现管架结构的空间层次与交叉衔接关系，突出桁架结构的力学美感。设计思路上，该管式底盘遵循轻量化与高刚性并重的赛车设计原则，通过三角形桁架结构的排布，在尽可能降低车架整体重量的前提下，最大化提升底盘的抗扭刚度与结构强度，框架的空间布局充分考虑了方程式赛车的低重心需求，将主要受力结构的位置尽可能下移，同时预留出足够的驾驶舱操作空间、动力总成布置空间与空气动力学组件的安装空间，所有结构的排布都兼顾了赛事规则对车架安全结构的要求，防滚笼部分的管材排布完全符合入门级方程式赛事的安全规范，能够在碰撞时为车手提供充足的生存空间。模型的结构细节完整覆盖了底盘从前端碰撞缓冲结构到后部主承力框架的全部管段，每一处交叉连接的位置都做了合理的工艺避让，还原了真实管式车架焊接生产时的拼接顺序，可用于赛车底盘结构教学、改装方案验证、赛事车架设计参考等场景，能够直观展示管式赛车底盘的核心结构逻辑与工程设计要点。
