克诺尔迷你摩托盘式制动钳总成结构设计

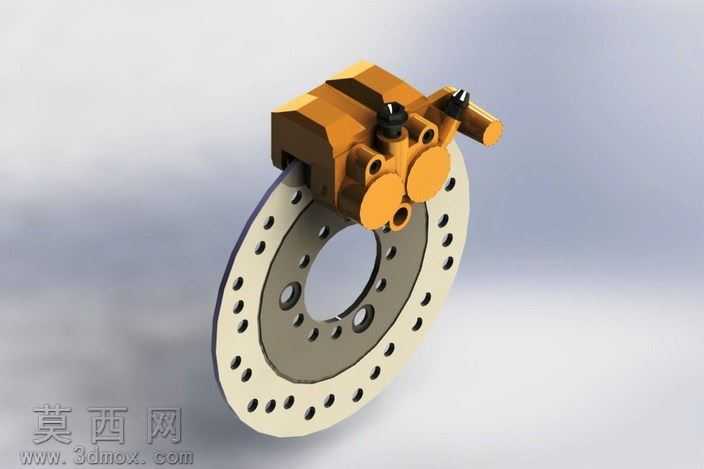

本作品为针对迷你摩托打造的克诺尔制式盘式制动钳三维建模成果，依托SolidWorks平台完成全参数化结构搭建，完整还原了浮动式制动钳与通风打孔刹车盘的配合逻辑。建模阶段遵循实际制动系统的工程设计规范，首先完成刹车盘基体的结构绘制：盘体采用双层通风夹层结构，盘面沿周向均匀排布多组散热通孔与安装定位孔，中心预留轮毂装配轴孔与螺栓固定位，盘体边缘做倒角处理避免应力集中，建模时严格控制孔位的同轴度与周向角度公差，保证盘体旋转时的动平衡性能。随后开展制动钳本体的建模工作：钳体采用跨骑式布局包覆刹车盘边缘，内部预留两个圆形活塞安装腔，对应布置两组圆形摩擦片安装位，钳体上方集成制动液注油口、放气螺钉结构与油管接口，侧面延伸出安装固定耳位，用于将制动钳固定在摩托前叉总成上；建模时对钳体的油路通道做了简化示意，保留外部接口的结构特征，同时还原了钳体外侧的加强筋结构，兼顾轻量化与结构强度。材质与渲染阶段，为刹车盘摩擦工作面赋予深灰色耐磨铸铁材质，非摩擦面做米黄色防锈涂层质感；制动钳本体赋予橙黄色金属烤漆材质，活塞、螺钉等金属零件赋予哑光不锈钢质感，摩擦片表面做粗糙耐磨复合材料质感，通过光影调整突出各部件的装配层次，清晰展示制动钳与刹车盘的间隙配合关系。设计过程中重点考量了迷你摩托的轻量化使用需求，在保证制动强度的前提下缩小了钳体与盘体的整体尺寸，各部件的装配间隙参考实际碟刹系统的工作行程设置，可直观展示制动时活塞推动摩擦片夹紧刹车盘的工作原理，模型各零件可单独拆解编辑，能够用于制动系统结构教学、迷你摩托改装方案验证等场景。
