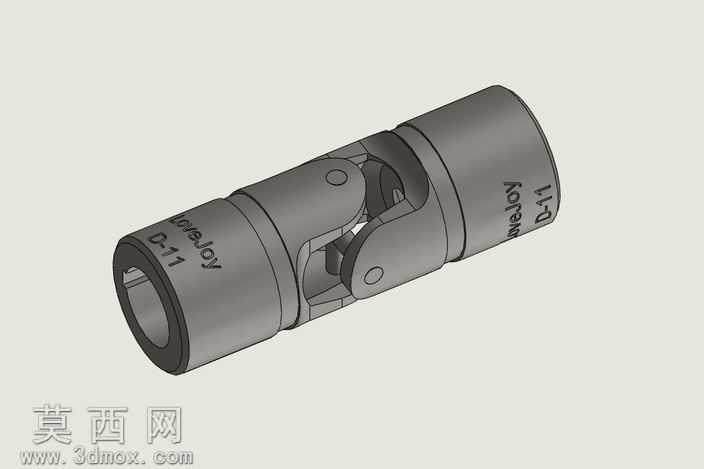

LovejoyD11型万向联轴器结构模型

本作品为LovejoyD11型万向联轴器的三维参数化模型，采用SolidWorks软件完成全流程建模设计，建模过程严格遵循原厂实物的测绘尺寸，保证各部件尺寸精度与装配公差符合实际工业使用标准。建模阶段首先从两端的轴套主体入手，通过旋转凸台命令生成带内孔的圆柱轴套基体，轴套外圆柱面预留品牌型号标识的雕刻特征位，通过包覆命令实现表面字符的凹陷效果，还原实物的标识细节。中间十字铰接结构是本次建模的核心难点，首先绘制十字轴的三维草图，通过拉伸、切除命令完成十字轴的主体结构，对十字轴与轴套铰接的配合轴颈部分做圆角过渡处理，避免应力集中的结构缺陷，同时还原铰接部位的销轴定位孔、注油槽等细节结构，保证模型与实物结构完全一致。两侧的连接叉耳与轴套为一体化结构，建模时通过拉伸凸台生成叉耳基体，对叉耳与轴套的衔接位置做平滑过渡处理，匹配实物的铸造圆角特征，叉耳上的铰接孔采用异型孔向导命令生成，保证孔位的同轴度公差符合装配要求。材质与渲染阶段，为模型赋予合金钢材质，调整金属材质的粗糙度、反射率参数，模拟经过发黑处理的金属表面质感，添加柔和的环境光源，突出模型的结构轮廓与金属质感，渲染输出的效果图清晰展现各部件的装配关系与细节特征。模型采用自底向上的装配设计思路，先完成单个零件的建模与细节优化，再按照实际装配顺序完成整体装配，添加同轴度、重合度等装配配合约束，保证模型可实现万向节的角度摆动动作，还原万向联轴器补偿两轴间角度偏差、传递旋转扭矩的功能特性。模型整体结构完整，细节还原度高，可用于机械传动结构的教学演示、传动系统的虚拟装配仿真、非标设备设计时的选型参考，能够直观展现万向联轴器的铰接传动原理，帮助设计人员快速理解该类传动件的结构特点与装配方式，缩短相关设备的设计研发周期。
