G1.1/2寸黄铜低压手动球阀三维设计

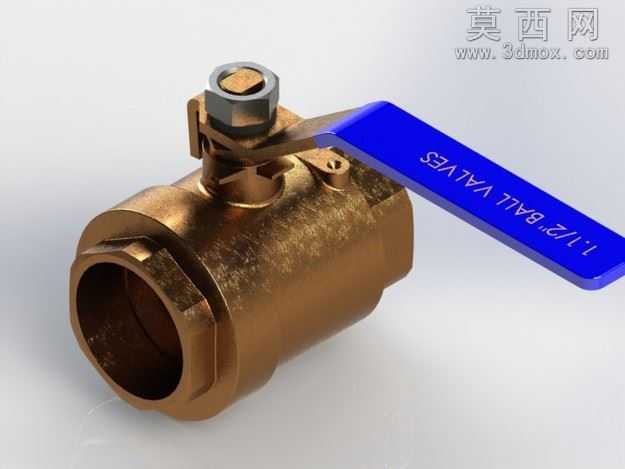

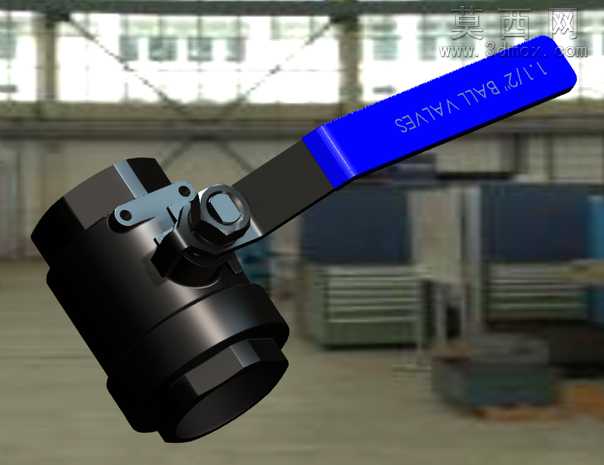

本作品为G1.1/2规格低压手动球阀的三维建模设计成果，建模过程严格遵循低压管路阀件的实际生产尺寸规范，完整还原了黄铜球阀的全部结构细节。建模阶段首先梳理球阀的核心组成逻辑，将整体拆分为阀体、球体、阀杆、密封组件、操作手柄、锁紧压帽六大独立模块，分别完成各零件的参数化建模后再进行总装配约束，确保各部件的配合间隙、活动行程完全符合低压流体管路的使用要求。阀体部分采用锻造黄铜的实体结构建模，还原了内螺纹连接端的完整牙型轮廓、阀体外部的六角拆装受力面、内部介质流道的平滑过渡曲面，同时还原了黄铜材质经使用后形成的自然氧化斑驳质感，渲染阶段为阀体赋予带细微划痕、色泽不均的黄铜金属材质，搭配真实的环境反射效果，还原铜制阀件的真实外观质感。球体部分建模为带贯通流道的高精度球形结构，与阀杆的连接卡槽做了精准的尺寸匹配，密封件部分采用软质密封的材质表现，还原密封件与球体、阀体内壁的贴合状态，确保模型能够直观展示球阀的密封原理。操作手柄部分建模为带防滑结构的长柄式扳动手柄，手柄表面做了蓝色喷塑的材质效果，表面蚀刻的规格标识文字也做了清晰的凹凸还原，手柄与阀杆的连接部位、锁紧压帽的六角结构、防松垫片的细节都做了完整呈现，没有遗漏任何装配细节。渲染阶段采用柔和的影棚布光方案，多角度展示球阀的外观细节与结构特征，既呈现了铜质阀体的金属厚重感，也清晰区分了手柄喷塑层、金属压帽、密封件的不同材质差异。整个模型的结构设计完全符合低压球阀的工作原理，扳动手柄即可直观展示球体流道与阀体流道对齐导通、旋转90度后截断介质的工作过程，可用于低压管路系统的方案展示、阀件结构教学、产品宣传渲染等多种场景，模型的各零件可单独拆分编辑，方便后续根据实际需求调整尺寸参数、更换材质表现，适配不同的使用场景需求。
