离心式鼓风风机装置三维结构设计

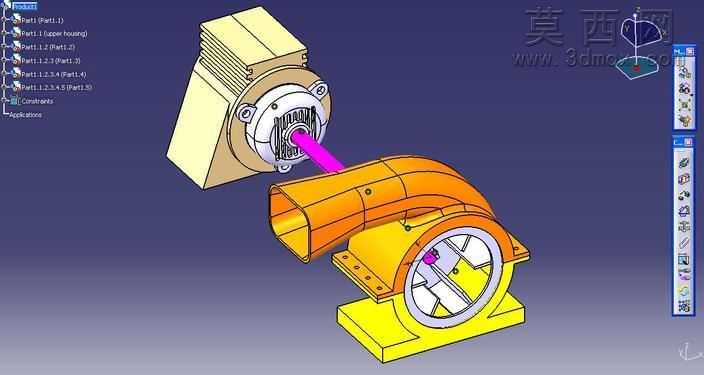

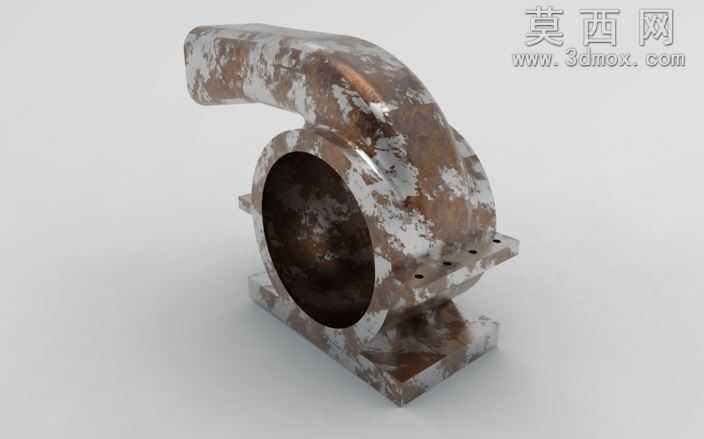

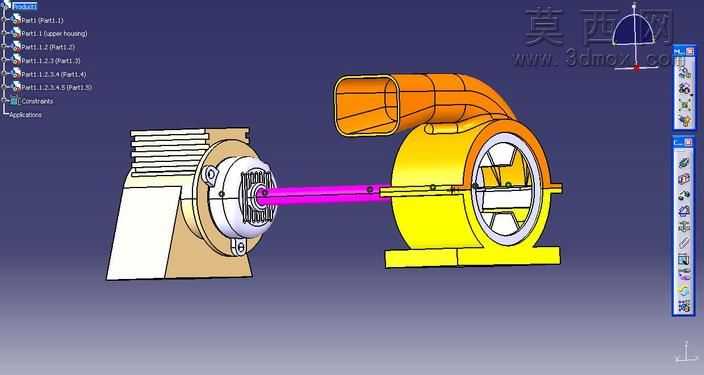

本作品为离心式鼓风风机装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配设计思路，先逐一完成各单体零件的参数化建模，再按照实际装配约束关系完成整机组合，保证各部件间的配合精度符合机械设计规范。首先进行动力端部件的建模，对电机壳体的散热筋结构、端盖安装孔位、输出轴的轴肩定位特征逐一进行参数化绘制，还原电机的外部结构与安装接口特征，保证动力端与传动部件的装配基准完全对齐。传动连接部分采用直连传动结构，对连接轴的轴径、键槽特征、定位台阶进行精准建模，确保动力传递路径的结构合理性，同时还原轴端与叶轮轮毂的配合约束关系。风机主体部分重点还原蜗壳式机壳的曲面特征，通过曲面放样、加厚成型的方式完成蜗壳流道的建模，保证流道曲面顺滑无拐点，符合离心风机的气流走向设计要求；进风口采用方形转接结构，通过曲面过渡与蜗壳主体顺滑连接，减少气流进入时的阻力损失；叶轮部分采用多叶片径向布置结构，对叶片的弧度、前后轮盘的安装位、轮毂的连接孔逐一建模，还原叶轮的整体动平衡适配结构。安装底座部分采用分体式设计，分别为动力端与风筒主体设计独立的安装支座，支座上预留安装固定孔位与加强筋结构，保证整机安装后的结构稳定性。材质渲染阶段，为金属机壳、叶轮部件赋予磨砂金属材质，调整材质的反光度与粗糙度参数，还原金属加工件的真实质感；为电机散热部分赋予哑光工程塑料材质，区分不同部件的材质差异；场景布光采用多光源组合方式，主光源从侧上方打亮主体结构，辅助光源补充暗部细节，配合环境反射效果，突出曲面结构的光影层次，清晰展现各部件的轮廓特征与装配关系。整体建模过程严格遵循机械装配的逻辑关系，各零件间无干涉问题，完整还原了离心风机装置从动力输入到气流输出的完整结构组成，清晰展现了该类通风设备的内部构造与外部安装特征。
