工业环境传感装置金属外框钣金结构设计

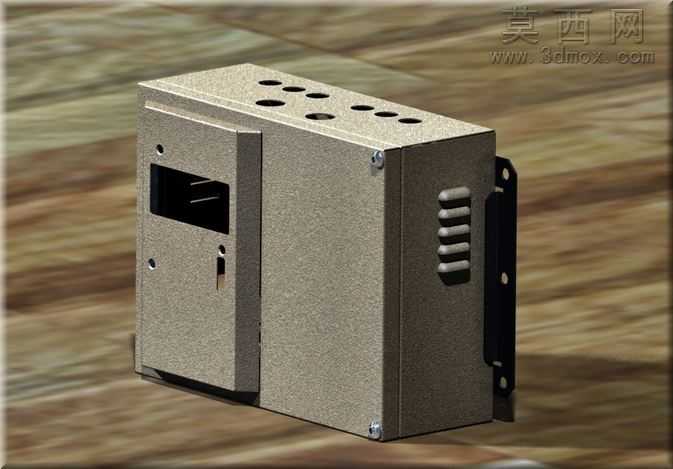

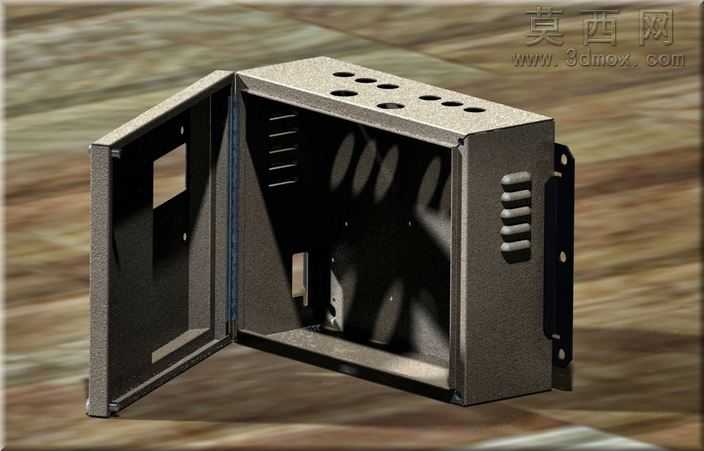

本作品为工业环境传感装置的外框钣金结构三维设计，整体采用金属薄板材作为核心基材完成建模搭建，建模过程严格遵循钣金加工的工艺逻辑，所有折弯、开孔、拼接结构均匹配常规钣金冲压、折弯设备的加工参数，避免出现无法落地的工艺死角。模型构建阶段先完成主体箱体的基础轮廓搭建，通过基准面定位确定箱体的长宽高比例，预留出内部传感元件的安装空间，再依次完成各功能区域的结构细化：正面开设带锁具的检修门结构，预留锁具安装位与门体转轴的装配间隙，检修门上方开设矩形观察窗口，可适配透明防护板的安装需求，方便运维人员无需开箱即可查看内部元件状态；箱体顶面均匀排布多组圆形穿线孔，孔位边缘做折弯翻边处理，既可以提升孔位处的结构强度，也能避免穿线时划伤线缆表皮；箱体侧面设计多组平行的散热通风槽，采用一体冲压成型的凸起结构，在保证箱体防护等级的前提下提升内部空气流通效率，同时侧面预留壁挂安装的固定耳板，耳板上开设对应的安装定位孔，可直接配合膨胀螺丝完成墙面或设备机架的固定。材质渲染阶段采用磨砂金属质感的材质参数，还原工业钣金件经过喷塑处理后的哑光表面效果，金属粗糙度参数调整至匹配实际工控壳体的视觉质感，锁具、安装耳板等配件采用差异化的金属材质区分，提升模型的真实感。整体设计思路偏向实用化的工业防护需求，结构简洁规整，没有冗余的装饰结构，所有拼接位置采用自攻螺丝装配的连接方式，建模时预留了对应的螺丝安装沉孔，既方便生产阶段的组装作业，也便于后期运维时的拆装检修，整体结构强度可满足工业现场的防尘、轻度防碰撞防护需求，适配常规环境类传感元件的外置安装使用场景。
