可转位螺旋玉米铣刀三维结构设计

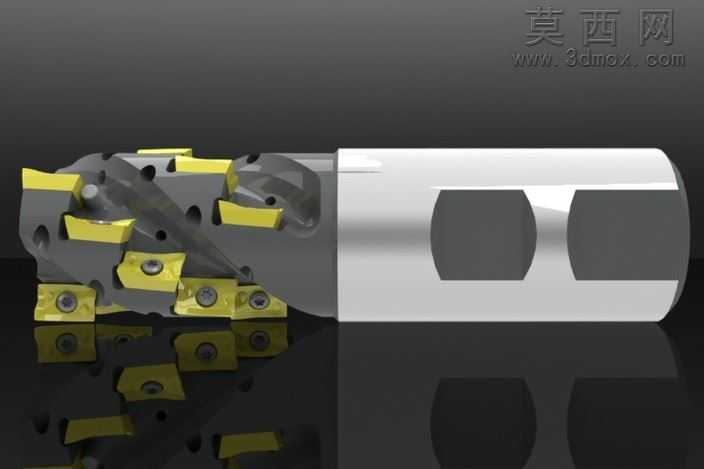

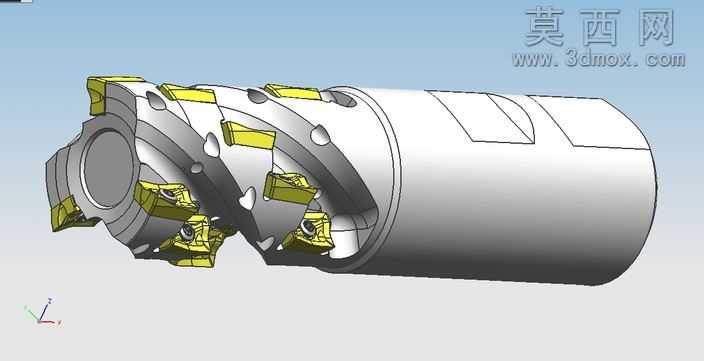

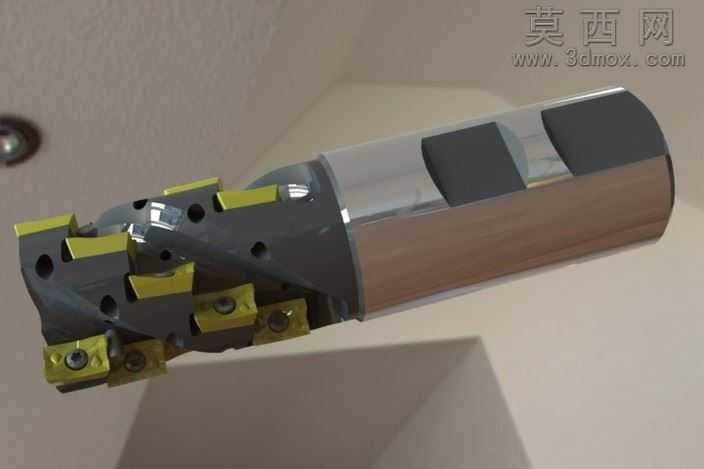

本模型为机夹式可转位螺旋玉米铣刀，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机夹刀具的装配逻辑与加工工艺要求，对刀体、可转位刀片、压紧螺钉、定位结构等所有零部件进行独立建模后完成虚拟装配，完整还原了该类铣削刀具的真实结构特征。模型渲染阶段采用金属质感材质体系，刀体主体部分赋予硬质合金钢哑光金属材质，通过调整粗糙度、金属度参数还原刀体经过表面处理后的细腻磨砂质感，可转位硬质合金刀片部分设置高反光硬质合金材质，模拟涂层刀片的亮面金属特性，压紧螺钉等紧固件采用发黑处理钢材材质，不同材质的光影对比清晰区分各个功能部件，渲染背景采用深色反光台面，通过环境反射效果突出刀具的轮廓结构与装配细节。结构设计上，刀体采用螺旋式排屑槽布局，多组刀片沿螺旋槽错落排布，形成连续的切削刃轨迹，相比普通立铣刀具备更大的切削接触面积与更高的金属去除率，适合大余量粗铣加工场景；每个刀片配套独立的螺钉压紧定位结构，刀片磨损后可快速转位或更换，无需重新对刀，大幅提升加工效率；刀体尾部设计标准侧固式装夹柄部，带有对称的锁紧平面，可适配普通铣床、加工中心的标准刀柄装夹需求，保证装夹刚性与传动稳定性。设计过程中重点考量了刀具的动平衡特性，刀片沿圆周方向对称排布，抵消高速旋转时的离心力偏移，排屑槽的螺旋角度经过优化，既保证切屑可以沿槽体顺畅排出，避免堵屑损伤刀片与工件，也兼顾了刀体的整体结构强度，避免槽体过深导致刀体刚性不足。模型完整还原了刀片的安装角度、定位槽的配合公差、螺钉孔的位置尺寸，所有装配关系均符合实际刀具的生产装配要求，可用于刀具结构教学、加工工艺演示、数控加工仿真等场景，能够直观展示玉米铣刀的工作原理与结构优势。
