工业传动滚子链高精度三维建模作品

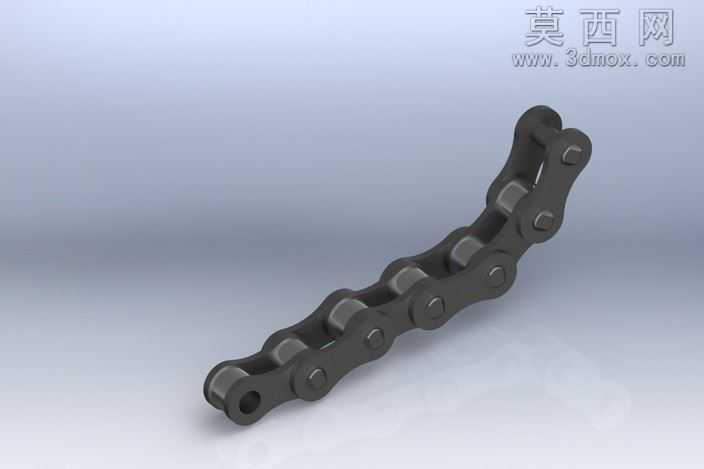

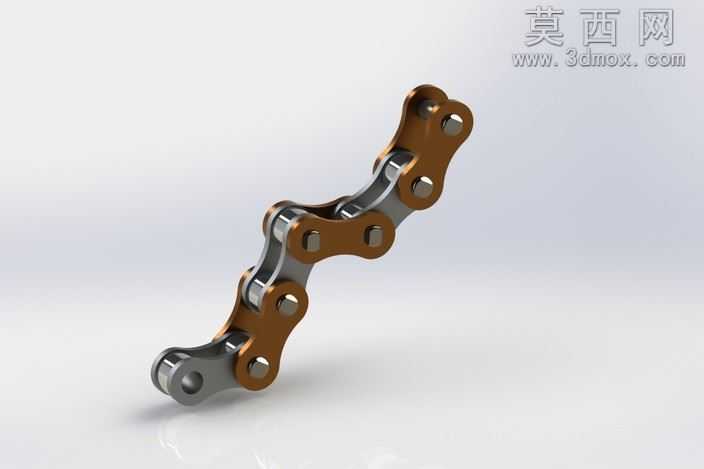

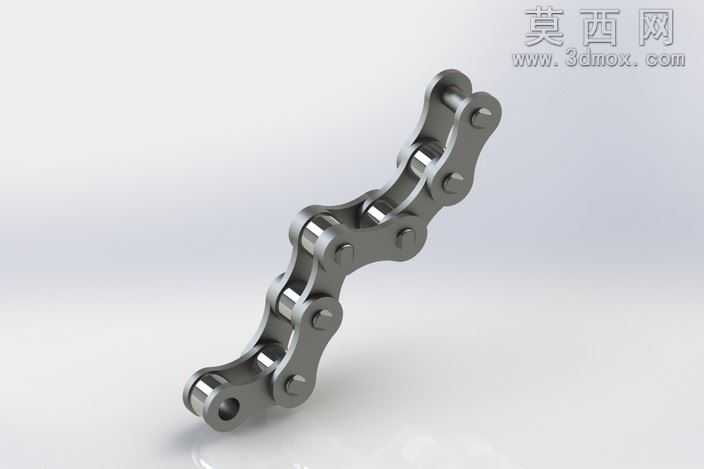

本作品为工业传动用滚子链的高精度三维建模成果，建模过程严格遵循机械设计标准中滚子链的尺寸规范，完整还原了链条的装配结构与细节特征。建模阶段首先梳理滚子链的组成逻辑，明确其由内链板、外链板、销轴、套筒、滚子五大核心零件构成，先通过草图绘制各零件的截面轮廓，对链板的腰形轮廓、销轴的圆柱结构、套筒的空心柱体、滚子的环形结构分别进行参数化建模，保证各零件的配合尺寸公差符合实际装配要求，确保销轴与外链板过盈配合、销轴与套筒间隙配合、套筒与滚子间隙配合的装配关系准确还原，完成单节链节建模后，通过阵列与配合约束完成多节链节的铰接装配，还原链条可灵活弯折的铰接特性，能够直观展示链条传动时的弯折运动状态。材质与渲染阶段，针对工业链条常用的合金钢材质特性，调整金属材质的粗糙度、反射率参数，模拟金属零件表面经热处理后的哑光金属质感，对链板边缘、滚子外圆等加工面设置轻微的高光反射效果，还原机加工表面的细腻质感，同时添加柔和的环境光与定向光源，突出零件的结构轮廓与金属材质层次，渲染出的效果真实还原工业链条的实物外观。设计过程中重点关注链条的铰接结构合理性，确保每一节链节都可绕销轴自由转动，无结构干涉问题，各零件的倒角、圆角细节均按照实际加工工艺进行还原，避免出现尖锐棱角的不符合工艺的建模错误，整体模型结构完整，细节丰富，可用于传动结构演示、机械装配教学、设备虚拟装配等场景，能够直观展示滚子链的结构组成与传动原理，为相关机械设计、教学演示工作提供精准的三维模型支撑。
