离合器从动盘带弹簧组件结构设计

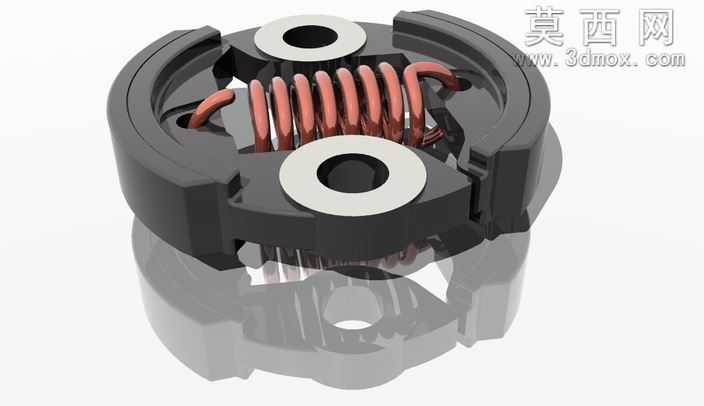

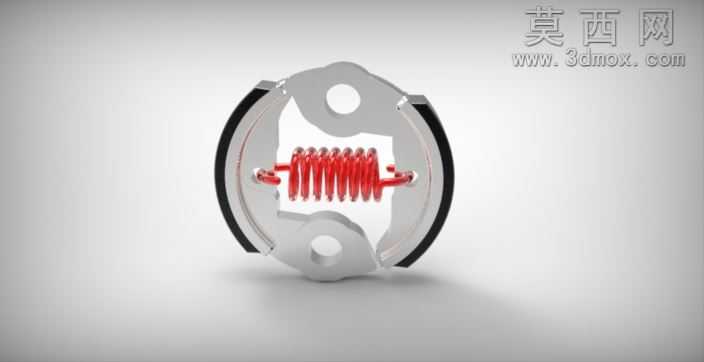

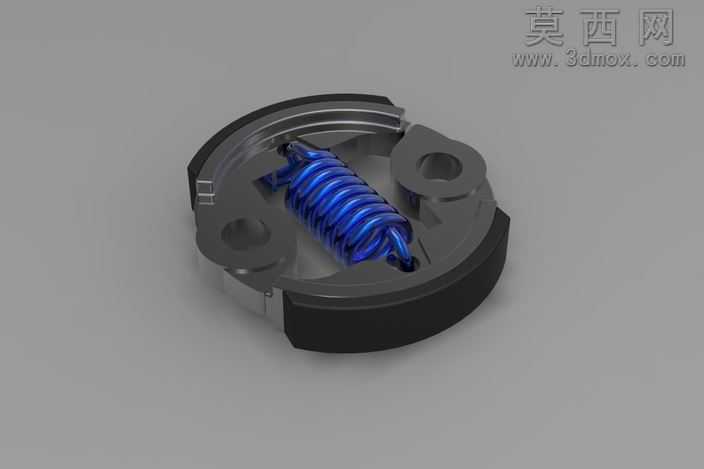

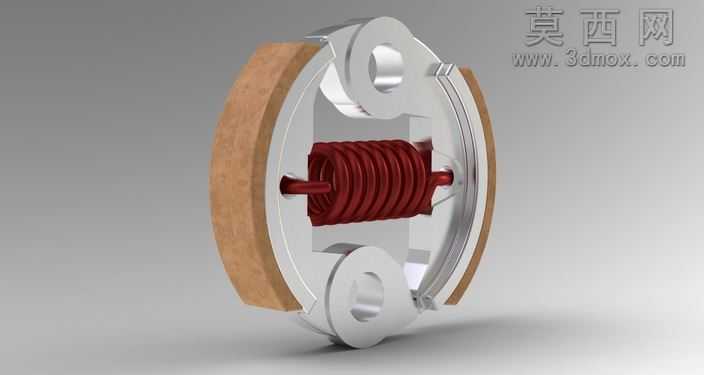

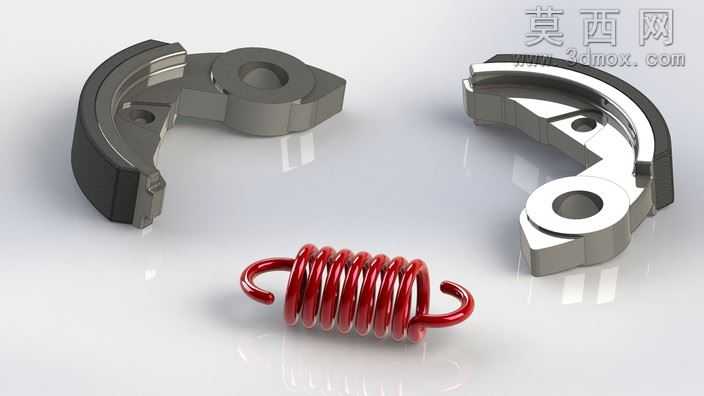

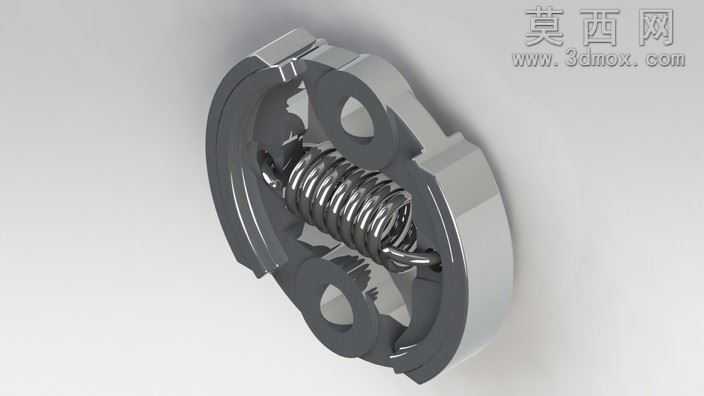

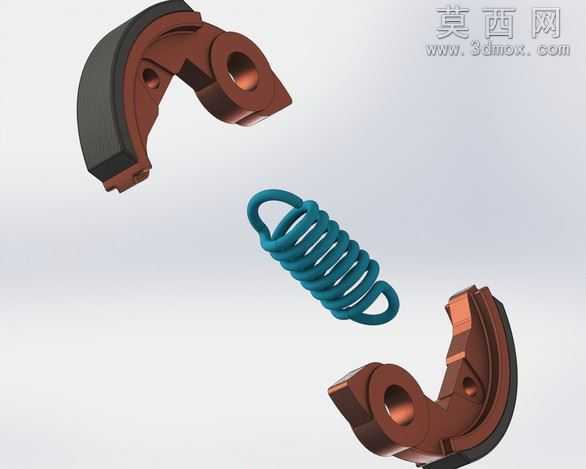

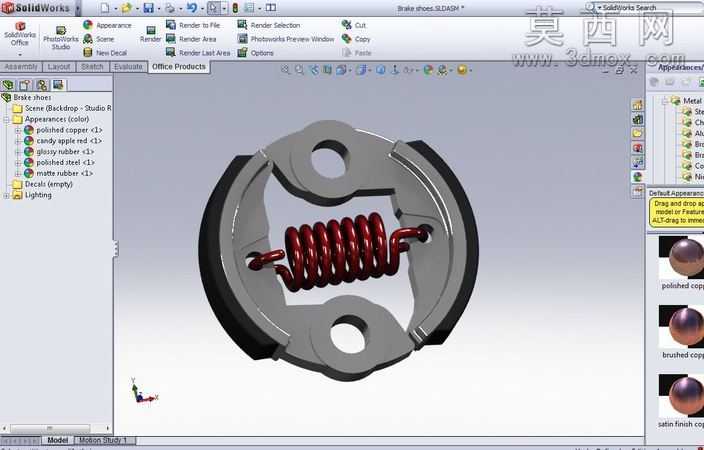

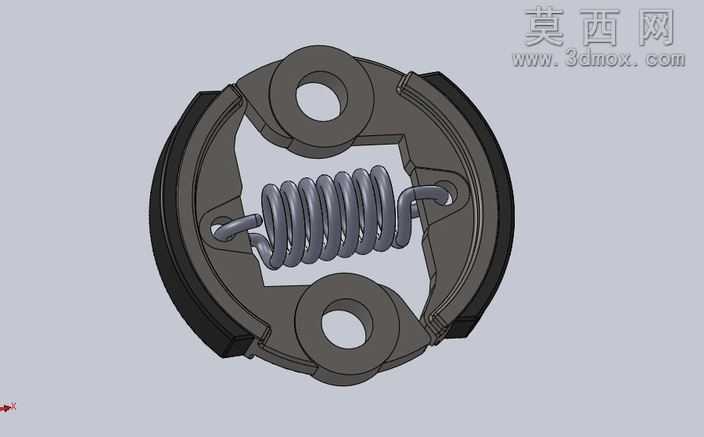

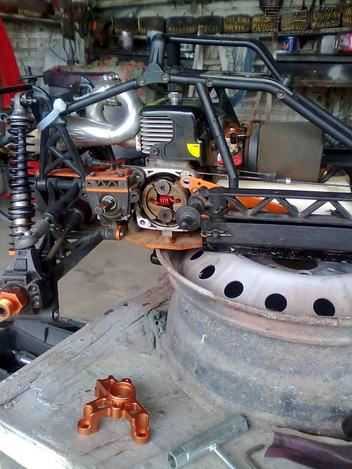

本作品为制动传动场景下的离合器从动盘带弹簧组件三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先对整体结构进行拆解拆分，将组件划分为环形摩擦基体、中心定位衬套、缓冲复位弹簧、嵌装卡扣结构四个独立模块分别建模，再通过装配约束完成整体组合。建模过程中对摩擦基体的弧形卡槽结构做了精准的尺寸匹配，确保弹簧嵌装后无干涉错位，中心定位衬套采用同轴心约束与基体完成装配，衬套表面的金属质感通过材质参数调整实现，还原了粉末冶金衬套的哑光金属色泽。弹簧部分采用螺旋扫描特征生成，精准还原了圆柱螺旋压缩弹簧的节距、线径与有效圈数，弹簧两端的弯钩结构通过扫描路径延伸弯折实现，与基体卡槽的装配间隙控制在合理公差范围内，符合实际机械装配的工艺要求。渲染阶段采用工作室环境光布局，主光源从斜上方45度投射，搭配底部补光消除结构暗部阴影，同时添加地面反射效果增强模型的立体感与真实感，材质分配上，摩擦基体赋予黑色耐磨工程塑料材质，调整粗糙度参数模拟摩擦件表面的磨砂质感，弹簧部分赋予红铜金属材质，调整金属度与反射参数还原铜质弹簧的金属光泽，中心衬套赋予镀锌钢材质，呈现亮银色金属质感。设计思路上围绕制动组件的实际功能需求展开，重点还原弹簧在组件中的缓冲复位作用，通过多块分体式摩擦片配合弹簧的预紧力，实现传动过程中的扭矩缓冲与摩擦接合，结构上的卡扣设计用于固定分体式摩擦片的相对位置，避免工作过程中出现部件移位，整体建模严格遵循机械设计的尺寸规范，各部件的配合关系完全符合实际产品的装配逻辑，既保证了外观的还原度，也确保了模型结构的合理性，可用于制动系统结构演示、装配教学以及相关产品的设计参考。
