星球大战AT-AT沃克钣金益智拼装模型

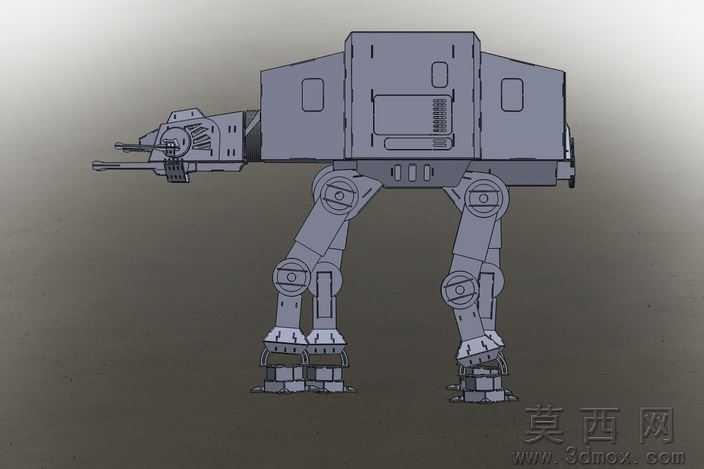

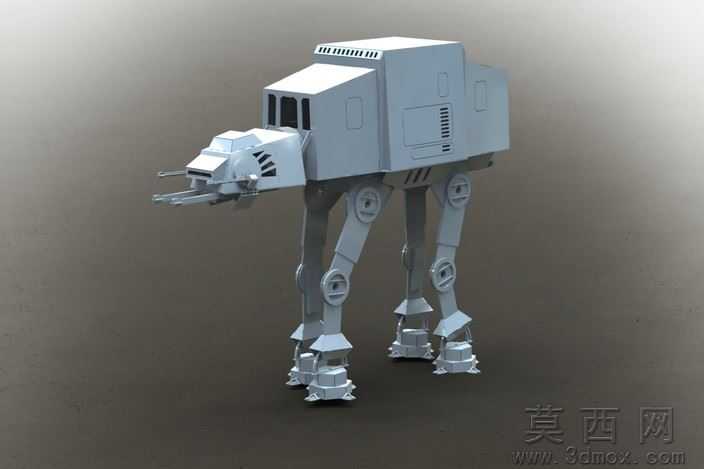

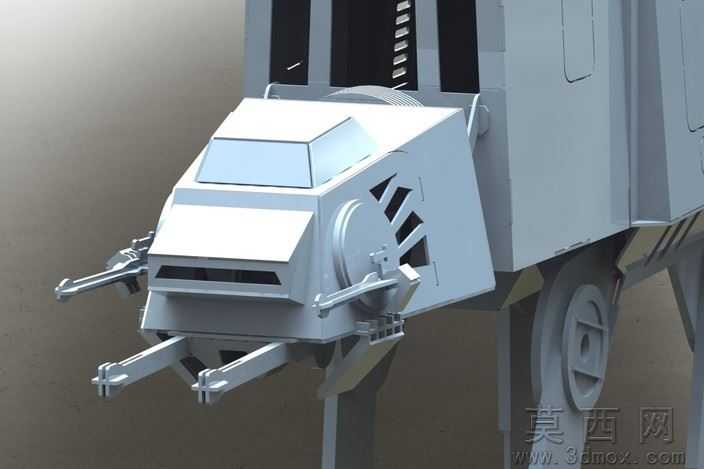

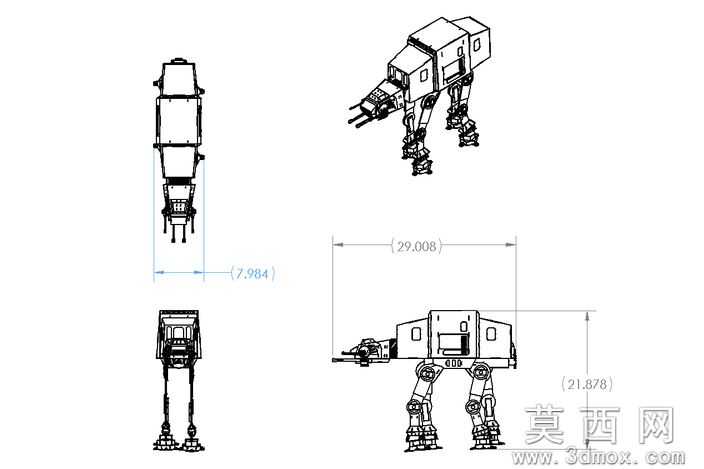

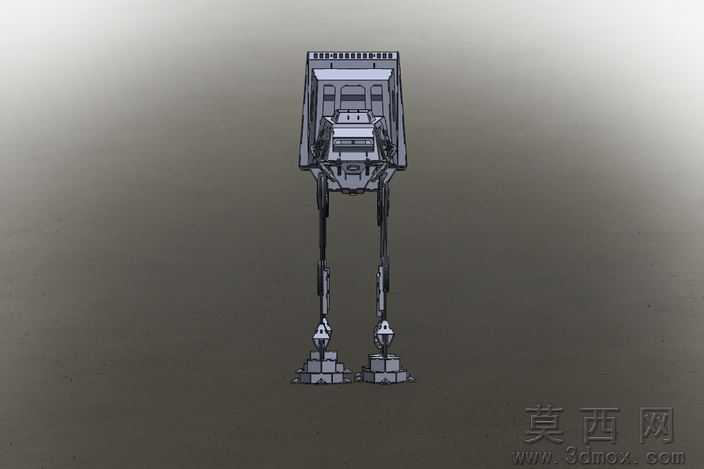

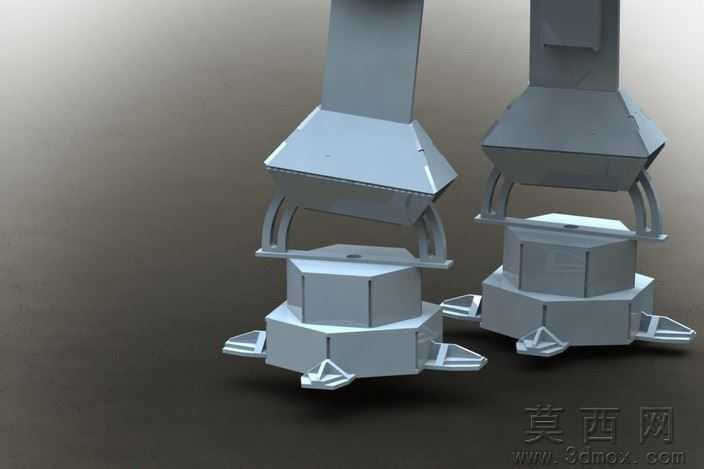

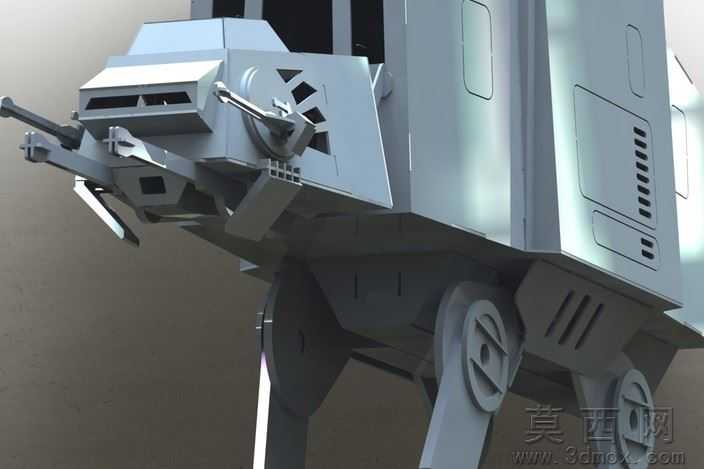

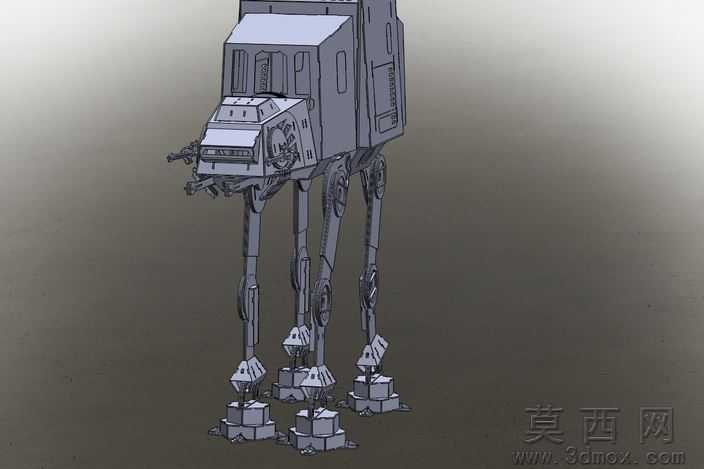

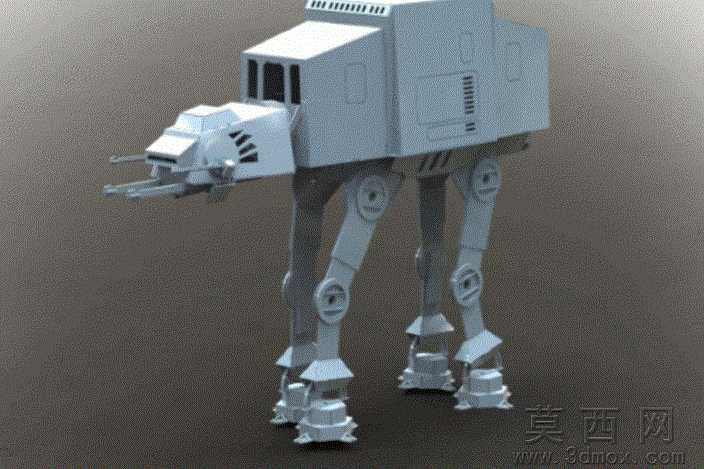

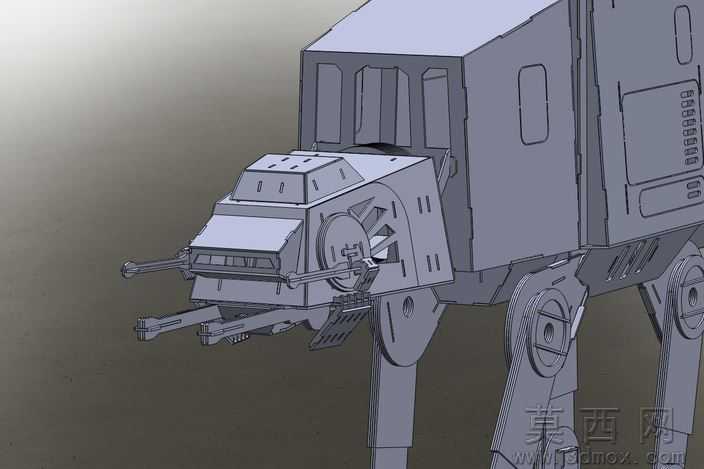

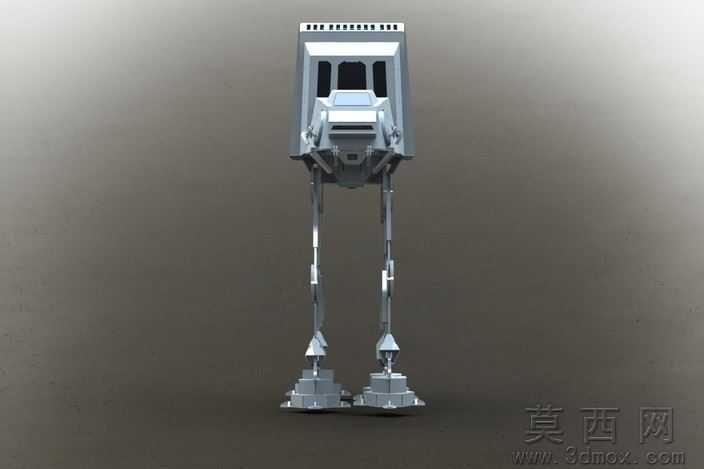

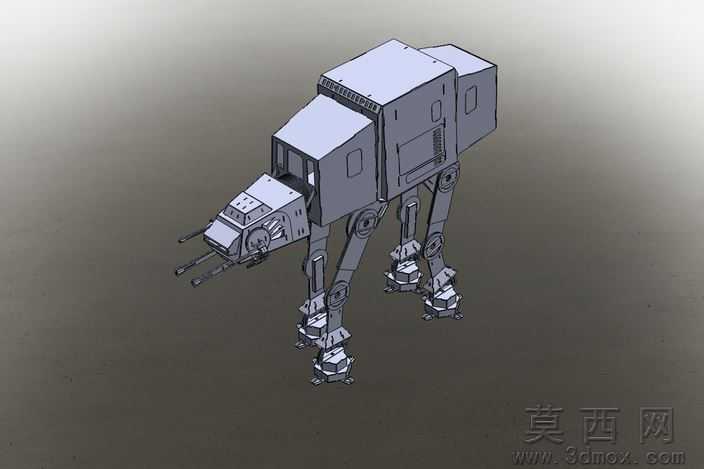

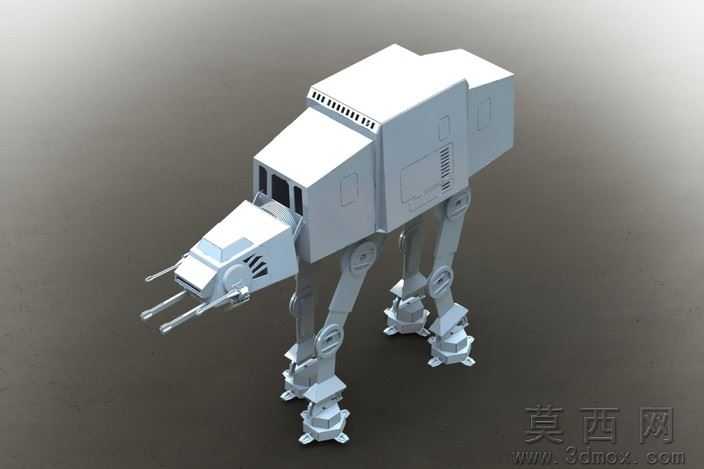

本模型以星球大战IP中经典的全地形装甲运输步行机AT-AT沃克为原型，采用钣金结构设计打造益智拼装类3D模型，完整还原载具标志性的硬朗装甲轮廓、头部双炮武器结构、可活动步行支腿等核心外观特征，整体尺寸设定为22×30英寸，适配桌面拼装展示场景。建模阶段以官方设定资料为尺寸基准，先通过曲面建模勾勒载具整体外轮廓，再拆分出独立的装甲板、武器组件、腿部关节、机身舱体等钣金零件，针对每个零件预留标准卡扣与插槽拼接位，其中腿部关节处设计自由旋转接头结构，搭配钟摆式活动脚，可模拟原作中步行机的行进姿态，头部武器组件也预留转动轴位，可实现多角度调整。所有钣金零件均按照0.060厚度的304不锈钢板材加工参数设计，标注清晰的折弯线、卡扣槽位与装配定位孔，无需额外粘接即可完成拼装，零件边缘做圆角处理避免拼装时划伤。渲染阶段采用哑光金属不锈钢材质搭配做旧质感的装甲漆面，还原载具厚重的金属装甲质感，场景中搭配柔和的侧光与环境漫反射，凸显钣金零件的折弯棱角与结构层次，同时输出多角度渲染效果图直观展示成品拼装效果。结构设计上遵循钣金加工工艺逻辑，所有零件均可通过激光切割、数控折弯工艺完成加工，无复杂异形曲面结构，降低加工与拼装难度，关节处的卡扣结构经过反复调试，保证活动顺畅同时无松脱问题。模型提供STL、STEP、IGES等通用三维格式，同时包含SolidWorks2012原生源文件，可兼容主流三维建模软件打开编辑，支持导入激光切割编程软件直接生成加工代码，也可导入渲染软件做进一步的效果调整。该模型既可以作为钣金设计教学的典型案例，帮助学习者掌握钣金零件拆分、卡扣结构设计、折弯工艺参数设置的实操技巧，也可作为文创类拼装产品的研发原型，适配爱好者手工DIY制作、科幻主题展陈摆件制作等场景，同时也能为IP衍生周边的结构设计提供可落地的参考方案。
