集装箱式模块化集成锅炉系统三维设计

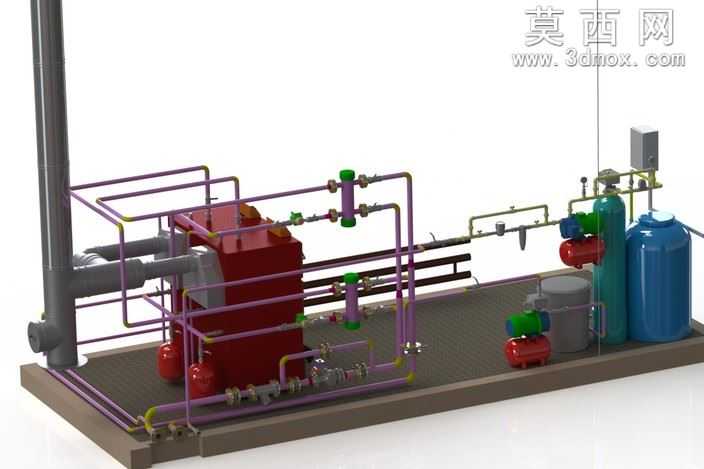

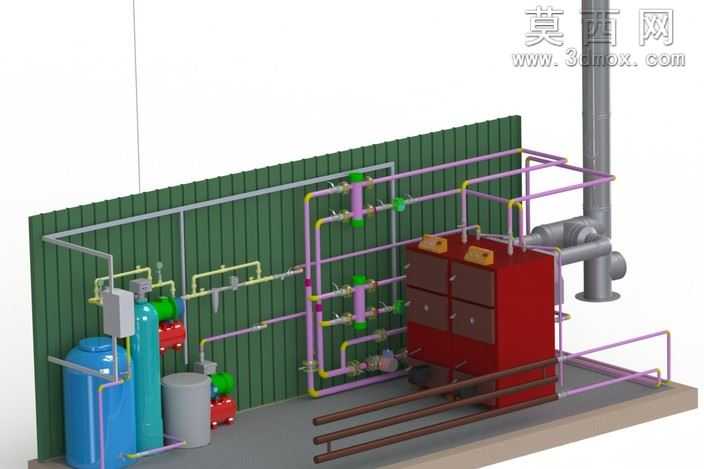

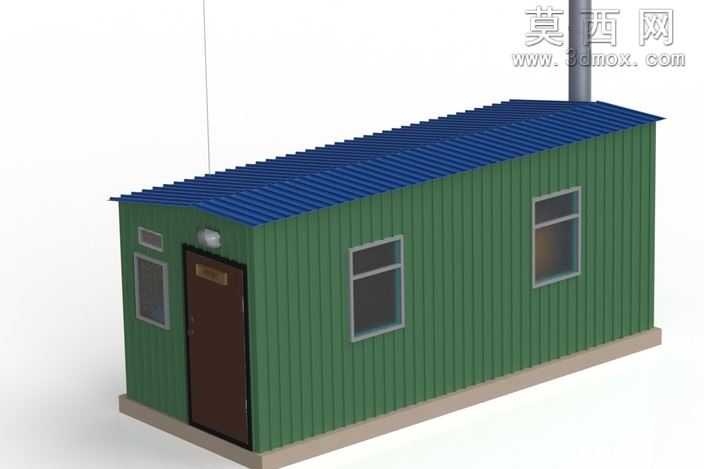

本模型采用SolidWorks完成全参数化三维建模，整体基于20英尺标准集装箱的安装尺寸进行适配设计，额定供热容量为100千瓦，完整还原了撬装式模块化锅炉的全部结构组成。建模过程中首先搭建集装箱内部的波纹板围护基底，确定设备安装的基准平面，按照运维操作空间预留要求规划各功能单元的排布位置，将锅炉主机、水处理罐体、循环泵组、管路阀组、控制箱体等部件按照实际工程安装逻辑进行装配定位。材质渲染阶段针对不同部件赋予对应写实材质：锅炉主机主体采用哑光红色金属漆材质还原工业设备的涂装质感，水处理罐体分别赋予蓝色、青蓝色的玻璃钢材质与灰色碳钢材质，输送管路根据介质类型区分材质，紫色管路为供热介质输送管采用紫铜材质渲染，灰色管路为水管路采用镀锌钢管材质，绿色波纹板围护结构采用彩钢压型板的哑光金属质感，各类阀门手柄赋予亮色工程塑料材质，管道法兰、螺栓等连接件赋予不锈钢金属质感，底座框架采用型钢的深灰色防锈漆材质，整体渲染效果还原了工业现场设备的真实视觉表现。结构设计上采用模块化集成思路，将传统分散安装的锅炉供热系统全部集成在集装箱撬装底座上，锅炉主机为多舱室结构，侧面设置检修门结构，周边管路采用分层排布设计，横向与纵向管路通过弯头、三通连接件实现规整布局，管路上配置有截止阀、过滤器、压力表等附属部件，水处理单元紧邻锅炉进水侧布置，缩短进水路径，循环泵组贴近锅炉出水口设置，降低管路阻力，顶部设置排烟管道延伸出围护结构，整体布局紧凑合理，既满足设备运行的工艺要求，也预留了足够的检修操作空间，实现了锅炉系统的工厂预制化、现场快速部署的设计目标，模型各部件均保留完整的装配约束关系，可用于模块化供热设备的方案展示、结构校核与安装指导。
