母猪限位用金属固定栏架结构设计

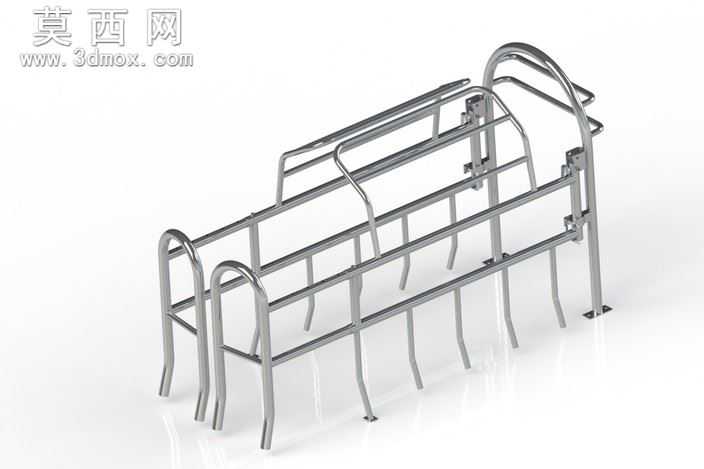

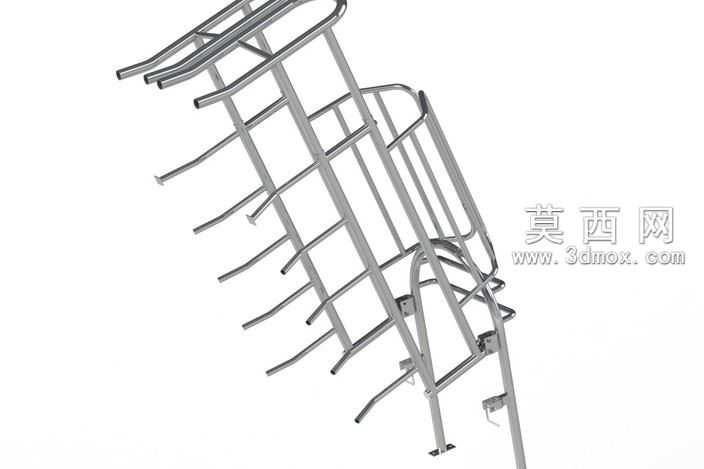

本模型为养殖场景使用的母猪限位固定栏架，采用SolidWorks完成全参数化三维建模，整体以圆管类金属型材为核心构建元素，建模过程中优先使用焊件模块生成基础框架结构，通过3D草图绘制栏架的整体空间轮廓路径，再对不同管径的圆管构件进行结构构件调用，精准匹配实际生产中管材的弯折弧度与拼接角度，所有弯折位置均设置符合五金加工工艺的圆角参数，避免出现工艺无法实现的锐角弯折结构。模型渲染阶段采用哑光拉丝不锈钢材质，还原金属管材真实的表面质感，对管材拼接的焊接位置做了细微的焊痕纹理处理，固定卡扣、连接耳板等附属配件采用镀锌金属材质区分，通过环境光遮蔽效果强化框架的空间层次感，让整体结构的装配关系清晰可辨。从结构设计来看，栏架采用多组平行排布的横向限位杆搭配纵向主支撑框架，前端设置弧形弯折的头部限位区域，底部预留与地面固定的连接支座，侧面设置可开合的卡扣式固定件，能够在母猪进入栏位后完成侧向限位，避免母猪在限位过程中转身、窜动，有效起到固定防护作用。设计过程中充分考量养殖场景的实际使用需求，所有杆件的间距经过合理排布，既保证足够的结构强度，又避免杆件间距过大失去限位作用，同时兼顾栏架整体的轻量化，减少不必要的材料冗余，连接位置均采用耳板加螺栓的可拆卸式结构设计，方便实际生产中的运输组装与后期维护更换，整体结构无冗余设计，所有构件均服务于限位固定的核心功能，建模过程中对所有配合面做了公差预留，确保虚拟模型能够直接对接实际生产的加工下料环节，管材的切割长度、弯折角度均可直接从模型中导出对应参数，减少二次测绘的工作量。
