可调角度圆铣刀固定安装刀座结构

项目分类:机床 发布时间:2022-06-09 ID:658008
  • 可调角度圆铣刀固定安装刀座结构
  • 可调角度圆铣刀固定安装刀座结构
  • 可调角度圆铣刀固定安装刀座结构
  • 可调角度圆铣刀固定安装刀座结构

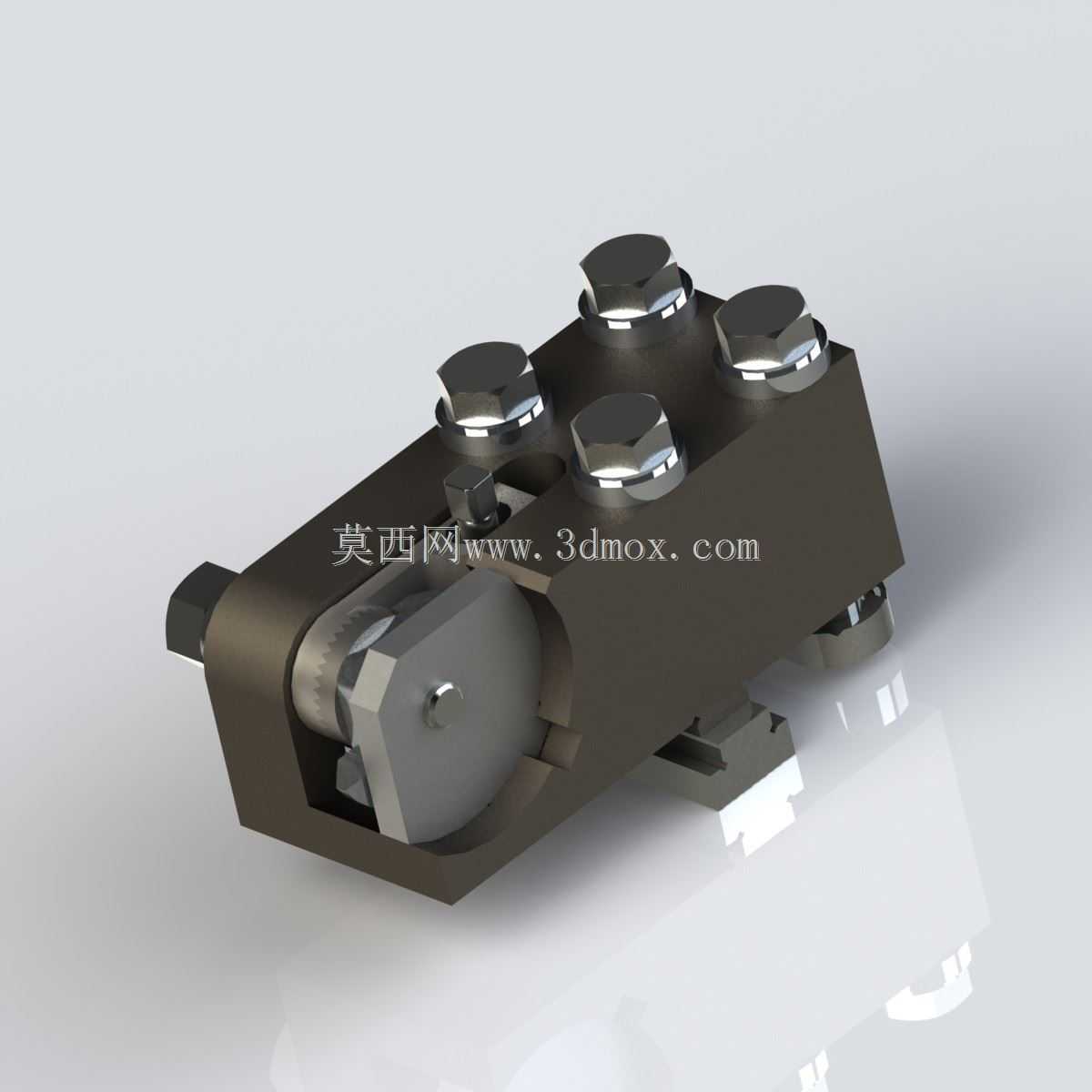

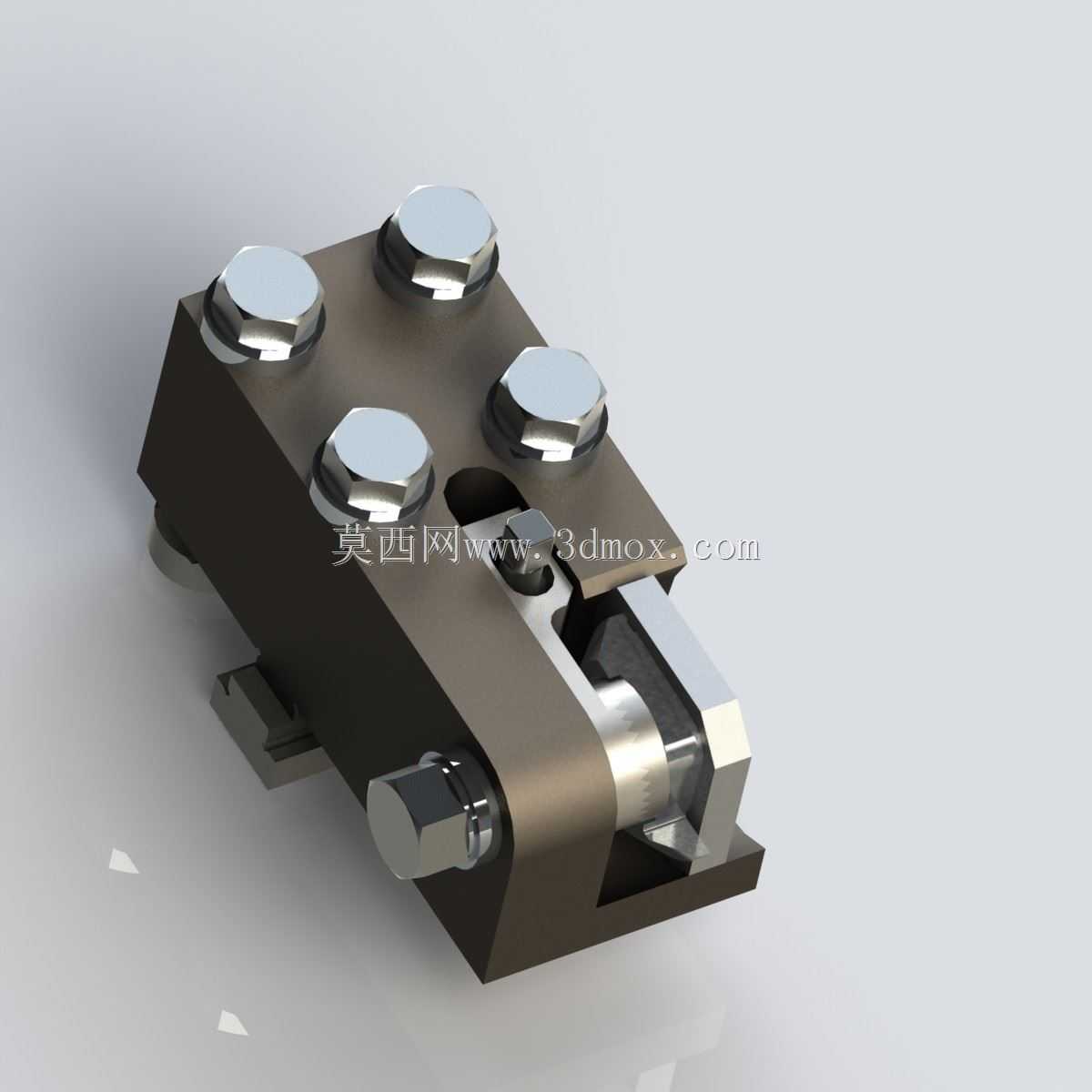

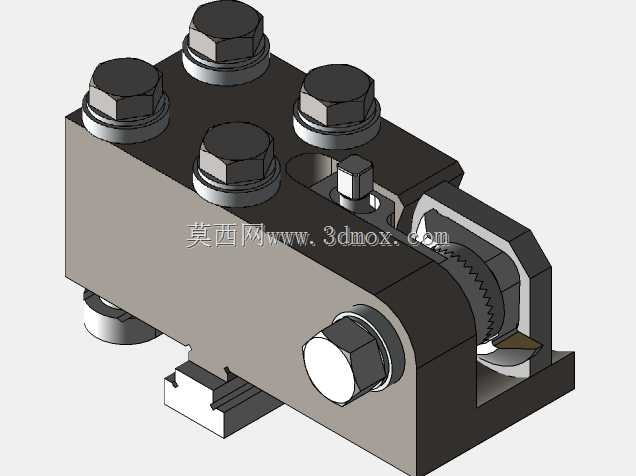

  在常规铣削加工场景里,尤其是小批量多品种的机加工车间,经常会遇到需要调整圆铣刀切削角度的工况,比如斜面倒角、异形轮廓铣削、焊接坡口预加工这类工序,普通固定式刀座无法灵活调整刀具角度,每次换角度都需要重新垫垫片、打表找正,不仅耗费大量辅助工时,找正精度也受操作人员技能水平影响波动较大,这款可调角度圆刀座正是针对这类现场痛点设计的机加工配套工装。从结构设计逻辑来看,这款刀座采用整体式块状本体作为承载基体,本体采用高强度合金钢调质处理,表面做发黑防锈处理,能够承受铣削过程中的交变切削载荷,避免长时间受力出现本体形变影响加工精度。本体上设置的四个内六角锁紧螺栓,主要用于角度调整完成后的本体锁止,螺栓分布在本体上部的四个角点,锁止时受力均匀,

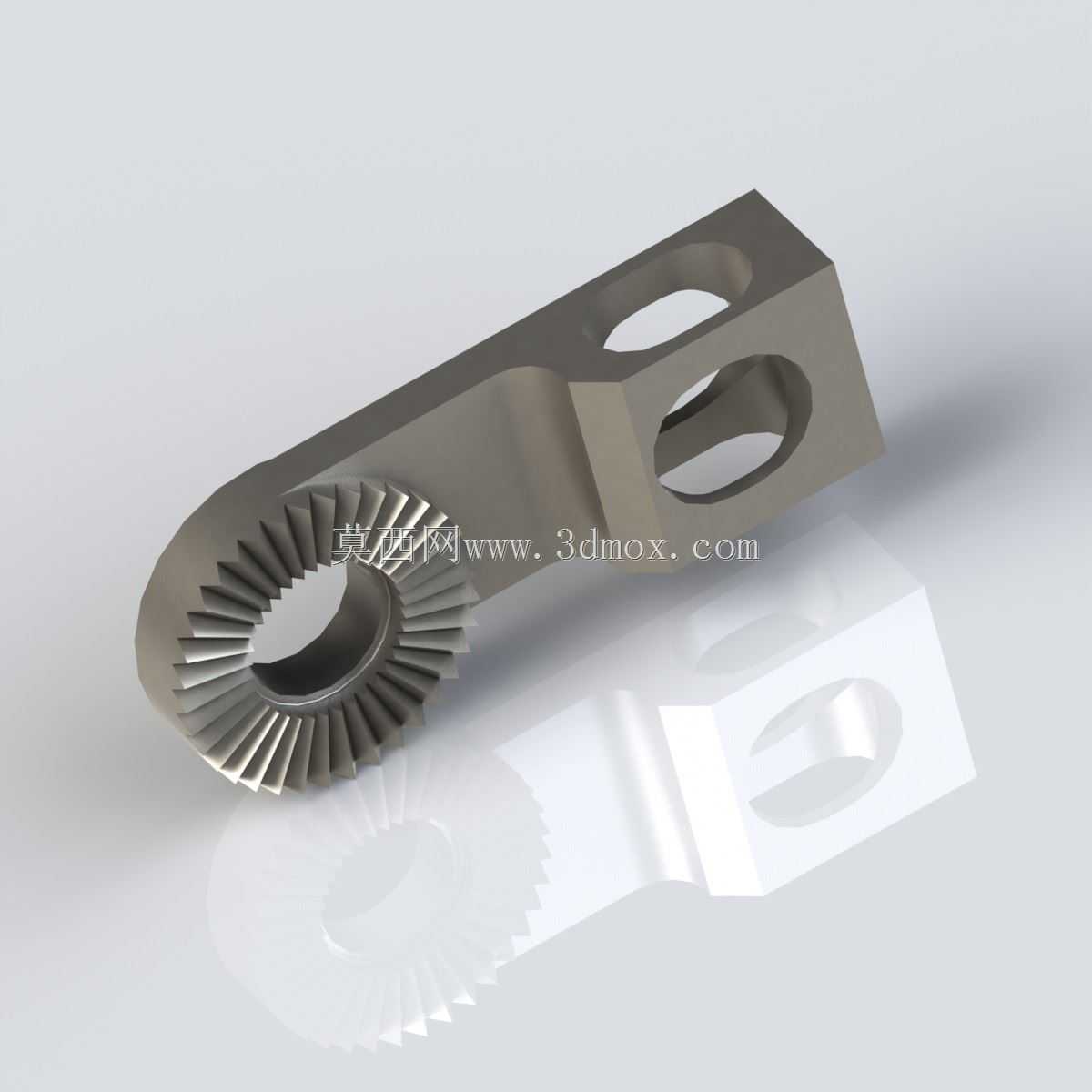

  不会出现单侧压紧导致的角度偏移问题。前端的刀具安装位采用偏心压紧结构,通过侧面的锁紧螺钉推动压块抱紧圆铣刀的刀柄,装拆刀具时不需要额外的专用工具,用常规内六角扳手即可完成操作,压块与刀柄接触的面做了网纹滚花处理,增大摩擦力的同时不会压伤刀柄表面,保证刀具装夹的同轴度。刀座的角度调节通过本体内部的弧形导轨副实现,调节时松开上部的四个锁紧螺栓,即可沿着弧形导轨转动前端的刀具安装模块,调节范围覆盖常规铣削加工常用的0到45度倾角区间,导轨副配合面经过精磨处理,间隙控制在0.02mm以内,调节过程顺滑无卡滞,角度调整到位后锁紧螺栓即可完全锁死,加工过程中不会出现角度窜动。从安装边界来看,这款刀座的底部设置了标准的机床T型槽安装凸台,

  能够直接适配普通铣床、加工中心工作台的标准T型槽规格,安装时只需要用T型螺栓穿过凸台上的安装孔即可完成固定,不需要额外制作过渡连接板,本体的整体外形尺寸控制在紧凑范围内,安装后不会占用过多工作台空间,也不会和机床的主轴护罩、冷却管路产生运动干涉。实际应用中,这款刀座除了用于固定圆铣刀完成角度铣削作业外,也可以换装适配套式立铣刀、倒角刀等回转类刀具,完成不同类型的角度加工工序,相比需要定制专用角度工装的方案,这款通用可调刀座能够大幅降低工装制作成本,缩短生产准备周期。在设计细节上,刀座本体内部预留了冷却通道,接入机床冷却系统后,切削液可以直接从刀具安装位附近的喷嘴喷出,精准喷射到切削区域,有效降低切削温度,延长刀具使用寿命,

  同时避免切屑飞溅粘在导轨副配合面上,影响角度调节的顺畅度。本体上的角度刻度线采用激光蚀刻工艺,刻度清晰耐磨,调节角度时可以直接通过刻度线快速读取调整数值,配合百分表打表校正即可快速达到所需的加工角度,相比无刻度的调节结构,能够减少反复测量调整的时间。锁紧螺栓采用12.9级高强度内六角螺栓,头部做了沉孔设计,安装后螺栓头部不会突出本体上表面,避免加工过程中切屑缠绕在螺栓头部,也方便日常清理维护。刀具安装位的内孔做了高精度珩磨处理,内孔圆柱度控制在0.01mm以内,保证刀具装夹后径向跳动量满足精加工要求,加工出的斜面表面粗糙度可以稳定达到Ra1.6以下,不需要后续额外的打磨工序。在日常维护方面,这款刀座的弧形导轨副位置设置了防尘密封胶条,能够阻挡加工过程中的切屑、切削液进入导轨配合面,每次使用完成后只需要清理表面的切屑,定期在导轨面涂抹少量润滑脂即可保证长期调节顺畅,不需要复杂的拆解保养。针对大切削量的粗加工场景,刀座的本体侧面还设置了额外的顶丝锁紧孔,当加工载荷较大时,可以在侧面加装顶丝进一步锁紧角度调节模块,提升整体刚性,避免大进给切削时出现振动让刀的问题,保证加工尺寸的稳定性。
