消防洒水系统用150毫米马鞍式水流检测装置

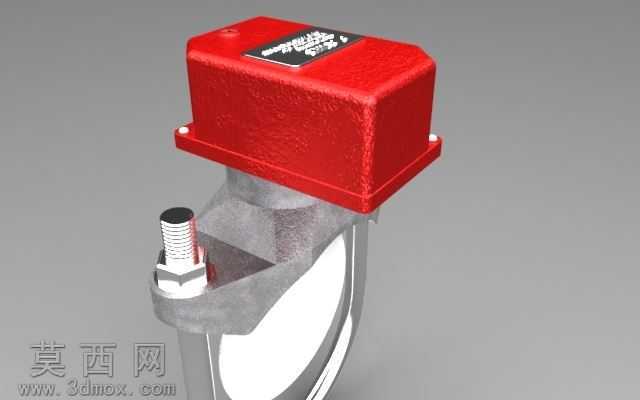

本模型针对消防洒水系统的水流监测需求设计，采用SolidWorks完成全参数化三维建模，建模过程严格遵循消防部件的实际尺寸规范，整体通径适配150毫米规格的消防输水管道。模型结构分为上部信号触发模块、中部夹持固定结构、下部水流感应桨片三个核心部分：上部红色外壳采用ABS工程塑料质感的哑光红材质渲染，表面做细微磨砂纹理处理，还原工业消防部件的警示色外观，外壳边缘做圆角过渡处理，避免尖锐棱角带来的安装剐蹭风险；中部夹持结构采用铸铁材质的深灰金属质感渲染，表面保留铸造工艺带来的细微颗粒质感，两侧对称布置不锈钢锁紧螺栓，螺栓做金属镀铬的高光材质处理，搭配U型不锈钢卡箍，卡箍采用亮面不锈钢材质，还原金属冷加工后的光滑反光特性，该夹持结构无需切断管道即可完成安装，适配现场改造与新装管路的不同需求；下部水流感应桨片采用半透明工程塑料材质渲染，桨片弧度经过流体力学适配设计，可在管道内水流达到设定阈值时触发上部的信号输出模块，实现水流状态的电信号反馈。建模过程中对所有装配间隙做了精准还原，螺栓与安装孔的配合间隙、卡箍与管道外壁的贴合弧度、桨片与壳体内腔的活动余量均按照实际装配公差设置，可直接用于装配干涉校验、安装工艺模拟。渲染阶段采用三点布光方案，主光源从侧上方45度投射，突出金属部件的高光轮廓与塑料外壳的哑光质感，辅助光源补亮结构暗部，避免卡箍内侧、螺栓根部出现死黑区域，背景采用浅灰渐变纯色背景，突出模型本身的结构细节，整体渲染效果可直接用于产品样本制作、安装指导演示。设计思路上优先考虑消防场景的可靠性需求，所有外露金属部件均做防锈材质适配，结构无多余冗余设计，在满足水流检测灵敏度要求的前提下，尽可能降低部件对管道通流能力的影响，同时马鞍式的安装结构大幅降低了现场施工难度，无需专业管道切割设备即可完成部件加装，适配消防系统的快速施工、后期维护需求。
