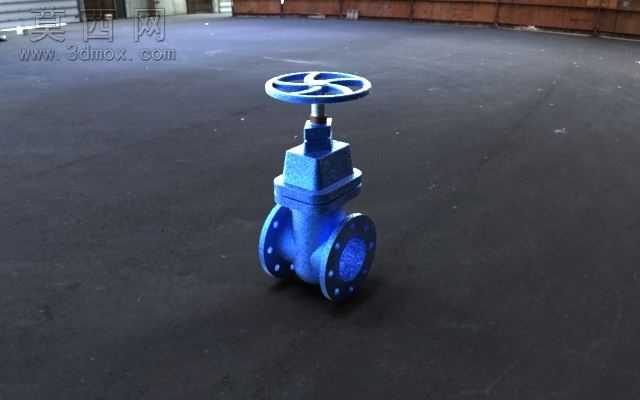

消防系统蓝色铸铁闸板阀三维设计

本作品为适配消防洒水系统的铸铁闸板阀三维建模设计，整体采用明杆楔式单闸板结构，建模过程严格遵循给排水阀门的通用设计规范，还原了铸造铁闸阀的全部核心结构特征。建模阶段以实际消防闸阀的测绘尺寸为基准，先通过草图绘制阀体的法兰连接端面轮廓，精准标注法兰盘上的螺栓孔分布位置、孔径大小与密封面凸台尺寸，再通过拉伸、放样特征生成阀体的中空流道腔体，腔体内部做平滑过渡处理，避免流体输送过程中出现压损过大的问题。阀盖部分采用与阀体适配的中法兰连接结构，预留了密封填料函的安装空间，建模时还原了填料压盖的阶梯式结构，确保后续装配时能够实现阀杆部位的动密封。手轮部分采用轮辐式结构，中心设置与阀杆梯形螺纹适配的装配孔，轮缘做圆弧倒角处理，还原了实际操作时的握持手感。材质与渲染阶段，针对铸铁阀体的材质特性，为阀体、阀盖、闸板部件赋予蓝色环氧涂层材质，调整材质的粗糙度参数模拟工业铸件喷涂后的哑光质感，同时为阀杆赋予抛光金属材质，还原不锈钢阀杆的金属光泽，手轮部分采用与阀体一致的蓝色涂装材质，仅在中心阀杆露出部位做金属质感区分。结构设计上，该闸板阀采用楔式闸板密封结构，闸板两侧设置密封面，与阀体内的密封座配合实现管路的通断控制，两侧法兰采用PN16压力等级的标准法兰尺寸，可直接与消防管路的标准法兰对接，手轮驱动阀杆做升降运动，带动闸板实现全开全关操作，无节流调节功能，适配消防系统全开或全关的工况需求。建模过程中对所有装配部件做了干涉检查，确保阀杆升降行程内无部件碰撞，填料压盖与阀杆、阀盖的配合间隙符合实际装配公差，法兰螺栓孔的位置度误差控制在标准允许范围内，整体模型可直接用于消防管路的装配模拟、阀门结构教学演示，也可作为相关产品改型设计的基础参考模型，完整还原了铸造铁闸板阀从外部结构到内部核心密封部件的全部细节。
