工业用多立柱桁架支撑结构三维设计

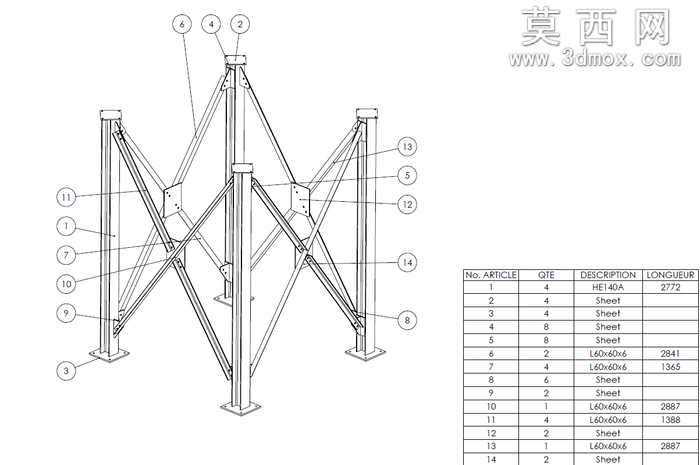

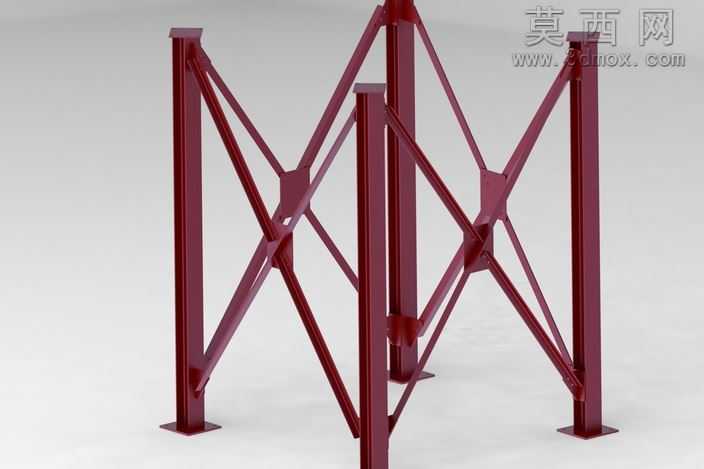

本作品为工业场景使用的多立柱桁架式支撑结构三维建模成果，建模过程严格遵循机械结构设计规范，依托三维建模软件完成全参数化的零件创建与装配校验。建模初期首先梳理结构的受力逻辑，确定以四根垂直立柱作为核心承重载体，立柱底部设计方形安装底板，预留螺栓安装孔位，保障结构与安装基础的连接可靠性；立柱之间采用交叉斜撑杆件进行连接，通过节点连接板实现杆件与立柱的刚性固定，斜撑的排布角度经过受力模拟优化，能够有效分散竖向荷载与水平方向的侧向力，避免结构出现失稳变形。建模过程中对每一类零件单独创建特征，包含HE140A规格的立柱型材、不同厚度的Sheet材质连接板、L60x40x6等规格的角钢斜撑，每类零件的尺寸参数严格对应工程材料的标准规格，同时在装配环境下完成所有零件的配合约束，校验了杆件之间的干涉情况，确保所有连接节点的安装间隙符合实际加工装配要求。模型附带完整的零件明细表格，清晰标注每类零件的编号、数量、规格与长度参数，可直接对接生产加工环节的物料统计需求。材质设置上，针对钢结构构件赋予了哑光金属钢材材质，对连接节点处的板材做了细微的表面粗糙度区分，还原真实钢结构构件的表面质感；结构的渲染视角采用等轴测视角，清晰展现整体的空间排布形式，同时对零件序号做了清晰标注，方便查看每一处构件的对应位置。设计思路上摒弃了冗余的构件排布，在保障结构整体承重强度、抗侧移能力的前提下，尽可能优化杆件的用量，降低结构的整体自重与制造成本，所有连接节点均采用可拆卸的螺栓连接形式，方便结构的运输、现场组装与后期维护，可广泛应用于工业设备承重支架、临时施工支撑、管线架设支撑等多种工程场景。
