蓝色直角轴齿轮减速电机三维设计作品

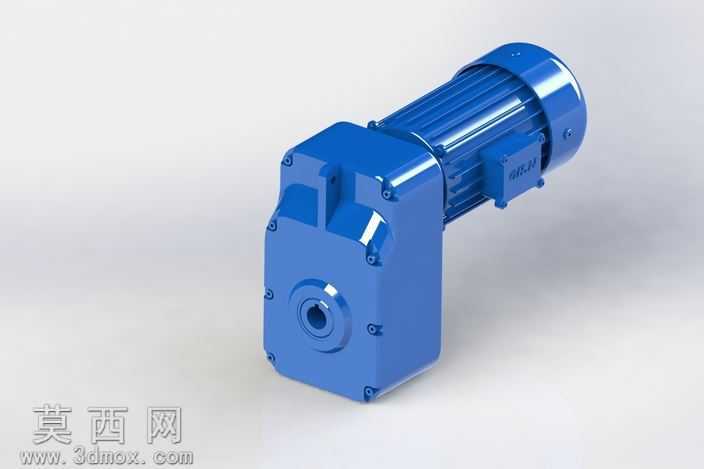

本作品为直角轴安装形式的齿轮减速电机三维建模设计成果，建模阶段采用参数化特征建模思路，先对电机本体与减速箱体两大核心模块进行独立草绘布局，确定输入输出轴的垂直正交位置关系，再逐步完成各零件的特征构建。电机部分还原了散热筋结构、接线盒腔体、端盖定位止口、输出轴连接法兰等细节，散热筋沿电机壳体轴向均匀排布，建模时通过线性阵列特征保证筋条间距一致，同时对筋条与壳体的衔接处做圆角过渡处理，避免应力集中的结构缺陷。减速箱体部分采用一体化铸造型腔结构设计，建模时先绘制箱体的外轮廓封闭草图，通过拉伸、切除特征构建内部齿轮容纳腔，再对箱体的安装定位孔、输出轴孔、合箱螺栓孔进行精准定位，所有孔位均添加同轴度与位置度的几何约束，保证后续装配的精度匹配。齿轮传动部分按照平行轴斜齿轮传动的参数完成建模，对齿廓进行渐开线拟合，还原齿轮的啮合间隙、轴肩定位、轴承安装位等结构细节，确保传动结构的运动逻辑符合实际减速比设计要求。渲染阶段采用工业级哑光蓝色烤漆材质，调整材质的粗糙度、反射率参数，还原真实工业涂装的质感，对金属轴类零件赋予抛光金属材质，区分不同部件的材质差异；场景采用柔和的漫反射打光方案，避免强反光造成的结构细节丢失，多角度展示产品的安装接口、外形轮廓与结构布局。整体设计严格遵循减速电机的实际生产尺寸规范，各部件之间保留合理的装配间隙，既还原了产品的外观特征，也完整呈现了内部传动结构的设计逻辑，可用于产品展示、装配模拟、工程选型参考等场景。
