多跨式钢结构厂房承重屋架设计

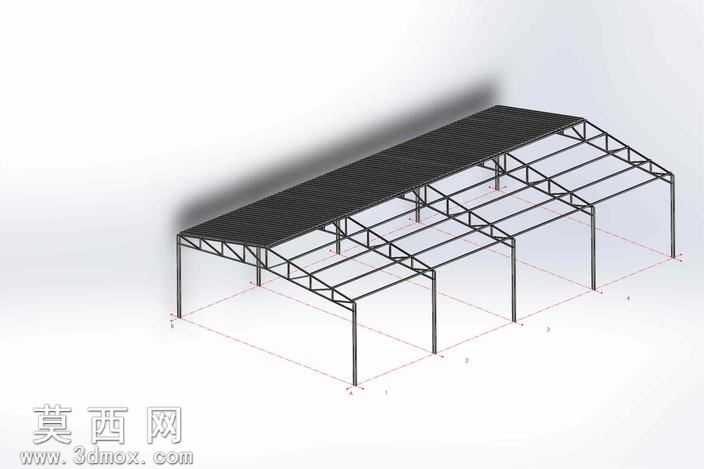

本作品为多跨连续式钢结构承重屋架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循轻钢结构设计的常规构造逻辑，对每一处杆件连接节点、支撑排布、柱脚定位都做了精准还原。模型整体为三跨连续排布的单坡屋盖结构，主体承重体系采用等截面矩形钢柱作为竖向支撑构件，柱脚按照常规铰接构造做了简化表达，柱顶与屋架主桁架通过节点板实现刚性连接，保证竖向荷载的顺畅传递。屋架部分采用三角形桁架受力体系，上弦杆按照屋面排水坡度设置连续倾斜角度，下弦杆保持水平，腹杆按照受力最优的三角排布方式设置，相邻跨的屋架通过纵向系杆实现整体拉结，保证结构纵向的整体稳定性，屋面檩条按照等间距排布在上弦杆上方，模拟实际工程中屋面板的承载基层。材质设置上，所有钢构件统一赋予哑光深灰色金属材质，还原普通碳素结构钢经防锈处理后的真实质感，渲染时采用柔和的均匀漫反射光照，清晰展现每一处杆件的空间排布关系与节点构造细节，未添加多余的装饰性材质，突出结构本身的受力逻辑与构造特点。设计过程中优先考虑结构的受力合理性，所有杆件的排布均符合钢结构桁架的传力路径，竖向荷载通过屋面檩条传递至屋架上弦，再经腹杆传递至下弦节点与钢柱，最终传导至基础，横向支撑设置在屋架端部与跨中位置，有效抵抗水平风荷载与结构侧向变形，纵向系杆将单榀屋架连接为整体，避免单榀构件出现平面外失稳问题。模型完整还原了轻钢屋架的所有核心构造细节，没有省略关键的连接构件与支撑部件，可用于钢结构构造教学、方案展示、工程算量参考等场景，能够直观展现多跨钢构棚的整体空间形态与内部受力框架的排布逻辑，帮助使用者快速理解这类轻型钢结构屋盖的组成方式与构造要点。
