双导杆精密直线滑台气缸三维结构

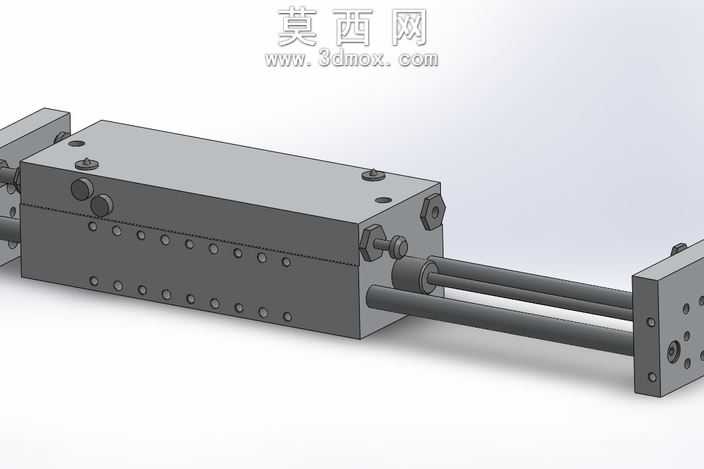

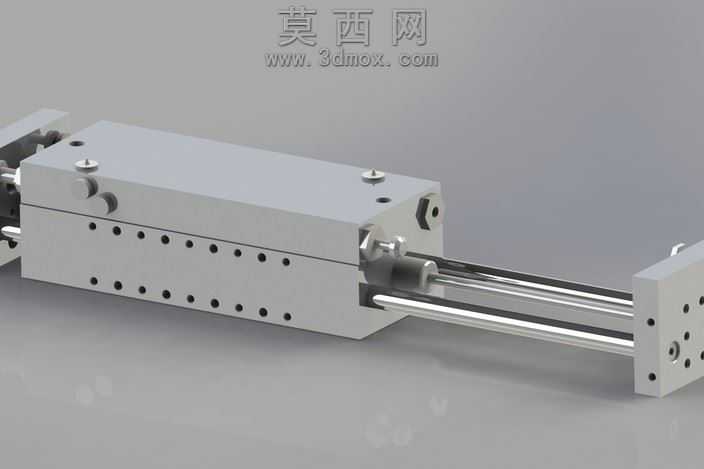

本作品为双导杆结构的精密滑台气缸三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸还原，首先拆解产品的层级结构：主体分为方形缸体基座、双平行光轴导杆、滑动输出端板、端盖密封组件、气路接口模块五个核心部分，建模时先绘制缸体的基准草绘，通过拉伸特征生成缸体主基体，再对缸体表面的安装孔位、定位销孔、密封槽位进行切除特征处理，所有孔位严格遵循气动元件的安装规范，保证孔距公差、孔径尺寸与实际工业产品一致。导杆部分采用同轴度约束完成装配定位，两根导杆平行度公差在建模时通过基准轴对齐约束控制，还原产品高刚性抗扭转的结构特性，滑动端板与导杆的配合部位添加了衬套结构的细节建模，还原滑动副的耐磨设计。渲染阶段采用金属材质体系，缸体主体赋予哑光银白阳极氧化铝材质，调整材质的粗糙度、金属度参数还原工业铝件的细腻磨砂质感，导杆部分赋予抛光轴承钢材质，添加轻微的环境反射效果突出金属表面的高光质感，端盖的紧固螺丝采用发黑碳钢材质，通过材质差异区分不同零件的功能属性。场景搭建采用浅灰色哑光地面作为承载，添加柔和的三点布光：主光源从侧上方45度投射，勾勒产品的整体轮廓与结构层次，辅光源从另一侧补光消除暗部死黑，顶光添加微弱的投影效果增强产品的立体感，渲染输出时开启全局光照与环境光遮蔽，让零件衔接处的阴影过渡自然，清晰呈现缸体表面的孔位排布、导杆与缸体的配合间隙、端板的安装接口等细节。设计思路上围绕气动执行元件的高刚性、高精度导向需求展开，双导杆的布局相比单杆气缸可承受更大的侧向负载，避免活塞杆受径向力出现卡顿、密封件磨损的问题，缸体表面的多组安装孔位支持多方向固定安装，可适配自动化设备中不同的工位布局需求，建模过程中完整还原了产品的装配关系，所有零件可完成虚拟装配干涉检查，验证结构设计的合理性，可用于气动系统集成的方案演示、自动化设备的虚拟装配调试、工业产品教学演示等场景。
