250升储油立方罐体结构设计方案

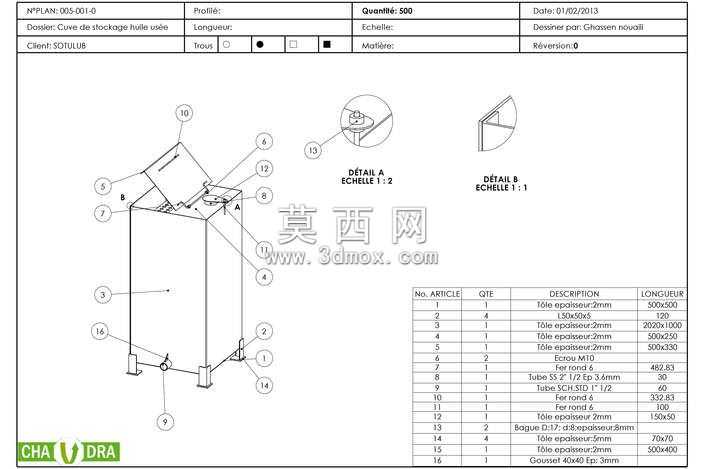

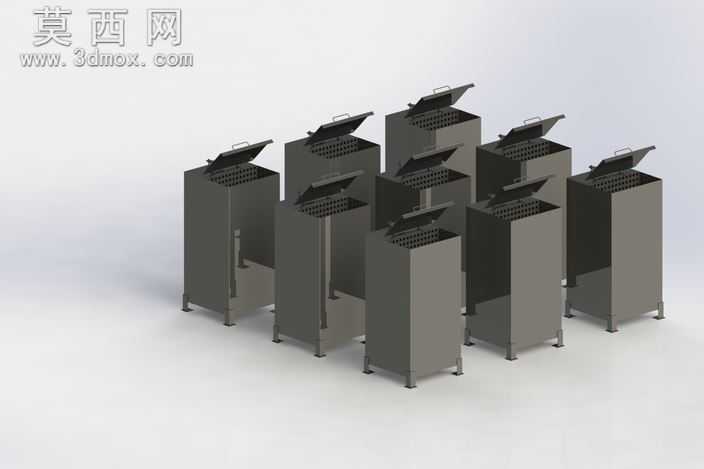

本作品为250升容积的立方型储油罐体三维设计，建模阶段采用自底向上的装配设计思路，首先依据工程图标注的外形尺寸搭建罐体主体框架，主体采用等壁厚板材折弯焊接成型，建模时精准还原板材2mm的厚度参数，对板材拼接的焊缝位置做了贴合实际加工的工艺处理，避免出现建模壁厚不均、拼接错位的问题。箱盖部分采用可开启式铰接结构，建模时还原了铰接位置的转动副配合关系，同时对箱盖边缘的密封压合结构做了细节刻画，保证盖合后与罐体上口的贴合度符合储油密封要求。罐体底部的支撑支脚采用型材焊接结构，建模时对应工程图的零件明细，逐一还原支脚的型材规格、安装固定孔位，同时对支脚与罐体底部的焊接连接位置做了加强筋结构的建模，保证满载状态下罐体的结构强度。细节部分还原了罐体侧面的液位检测接口、底部的排油阀接口、顶部的注油口结构，所有接口的管径、连接法兰尺寸均严格对应工程图的标注参数，建模时对接口的内螺纹、法兰密封槽做了精细化处理，保证后续装配对接时的尺寸匹配度。材质设置上，罐体主体采用碳钢材质做了哑光防锈漆面的材质渲染，铰接件、紧固件采用镀锌金属材质，密封件采用耐油橡胶材质，渲染阶段调整了金属漆面的粗糙度、反光度参数，还原工业储油设备的真实质感。整体结构设计充分考虑了储油场景的使用需求，箱体立方结构相较于圆柱罐体更便于规整摆放、提升空间利用率，底部支脚将罐体抬离地面避免底部受潮锈蚀，可开启箱盖便于内部清理维护，各接口位置的布局兼顾了注油、排油、液位检测的操作便利性，所有零件的尺寸参数均匹配批量加工的工艺要求，可直接用于生产加工的图纸参考。
