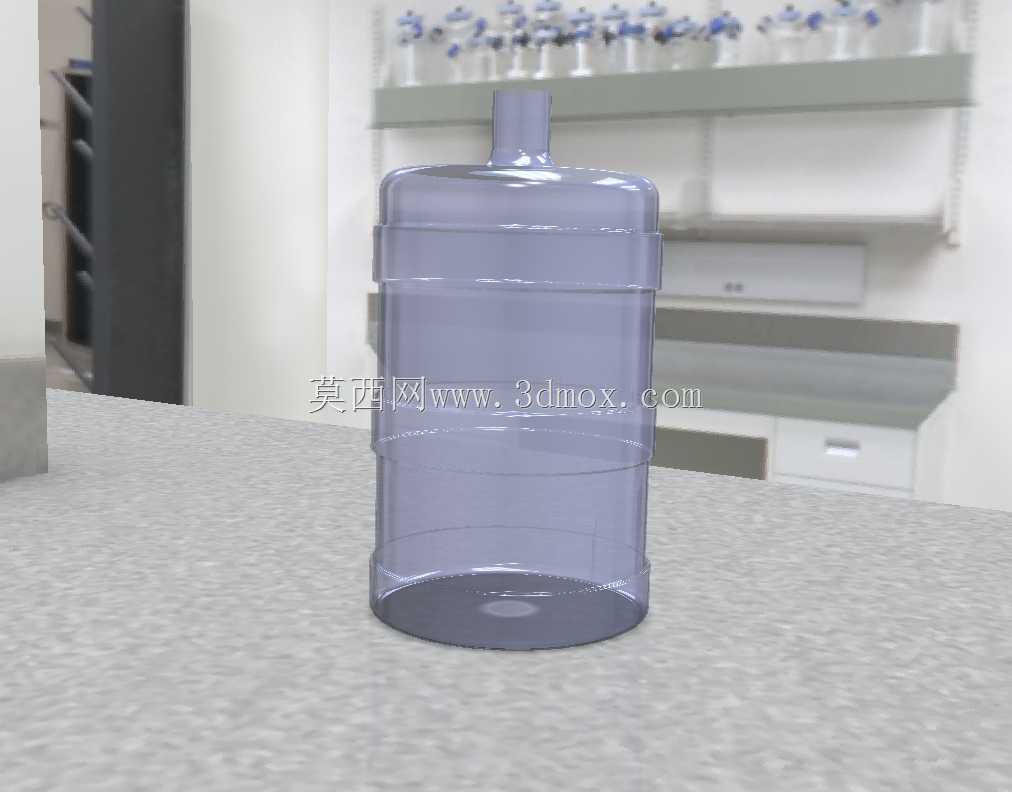

透明五加仑桶装饮用水容器三维结构

　　日常商用、民用饮水场景中，这类大容量储水容器是桶装水配送链路、终端饮水设备配套的核心承载部件，从水厂灌装、干线运输、网点配送到终端上机使用全流程，其结构设计直接决定了灌装效率、运输损耗率以及和饮水机的适配可靠性。做这个结构建模的时候，首先要卡准和饮水机进水顶杆的配合边界，瓶口的内径、颈部密封锥面的角度、瓶口端面的平面度公差都要严格匹配现有主流饮水机的进水结构，避免上机后出现漏水、顶穿密封失效的问题，瓶口处的加强筋布局也要兼顾顶杆反复插拔的抗疲劳性能，防止长期使用后瓶口出现裂纹导致渗漏。

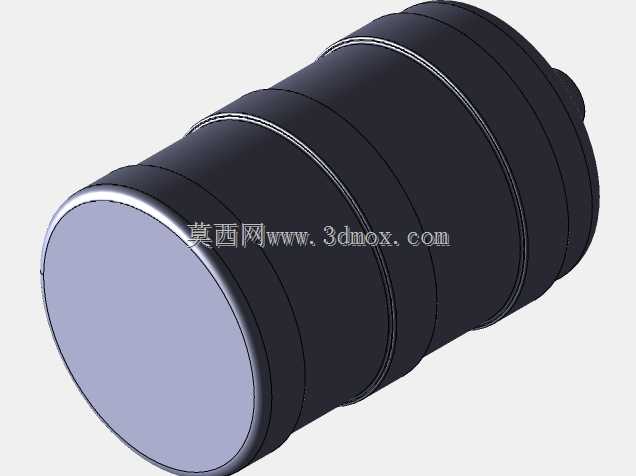

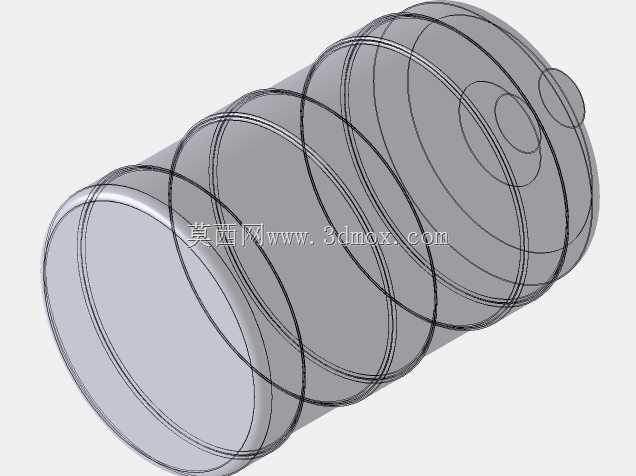

　　桶身主体采用等距环形加强筋结构，不是为了外观造型，主要是解决大容量薄壁塑料件堆码承压的问题，满水状态下单桶重量接近20kg，仓储堆码通常是3-4层叠放，环形筋的弧度、筋高、间距都要经过承压校核，既不能因为筋位过密导致注塑成型时出现缩痕、透明度下降，也不能因为筋位稀疏导致堆码时桶身失稳鼓胀变形，甚至出现爆桶风险。桶身底部的凹陷结构是建模时容易忽略的细节，这个内凹弧面一方面是适配注塑成型时的脱模斜度，减少顶出痕迹，另一方面是满水放置时的应力释放结构，避免底部平面因为内压出现外鼓，导致放置不稳、在饮水机上倾斜滑脱。

　　桶肩位置的过渡圆弧要做平滑曲率处理，灌装线上的抓瓶机构就是夹持这个位置完成转运、上盖、贴标工序，过渡弧的直径公差、表面粗糙度要匹配抓瓶头的橡胶夹块，防止夹持时出现打滑掉桶，或者夹痕过深影响外观。整体壁厚设计要兼顾透明度和结构强度，PC材质的话壁厚控制在1.8-2.2mm区间，过薄会导致刚性不足，搬运握持时容易变形溢水，过厚则会增加材料成本，同时注塑冷却时间变长，生产效率下降，还容易出现内部应力集中，跌落时更容易开裂。瓶口的螺纹结构要适配标准的聪明盖，螺纹的牙型角、导程、收尾位置都要和现有通用聪明盖的内螺纹完全匹配，保证封盖后密封可靠，运输过程中不会出现松脱漏水，同时用户换桶时不需要额外工具就能顺利拆封。

　　另外桶身顶部的提手位虽然这个模型里做了一体化的瓶口凸台结构，实际量产时还要考虑提手安装的卡扣位，或者一体化提手的承重能力，要保证单手提满桶时提手位置不会出现断裂，应力集中点要做圆角过渡，避免应力开裂。建模过程中所有的圆角过渡都要遵循塑料件成型的工艺要求，不能出现锐角结构，防止注塑时出现应力集中，同时也避免使用过程中锐角位置划伤操作人员。整个容器的容量标定要精准，满水容量控制在18.9L也就是五加仑的标准值，灌装液位线的位置要和桶身的视觉标识位对齐，方便水厂灌装时控制液位，避免少装、超装的问题。运输环节的抗跌落性能也是结构设计时要考虑的重点，底部的加强筋、桶肩的过渡弧度都要能承受1.2米高度自由跌落至水泥地面不破裂，这个要求在建模时就要通过壁厚分布、筋位布局来优化，不需要额外增加壁厚就能达到抗跌落要求。和饮水机配合的时候，桶身倒置后的重心要落在饮水机的接水座中心范围内，桶身的最大外径要适配市面上绝大多数饮水机的放置区尺寸，避免出现桶身过大放不进去，或者过小放置不稳的问题。
