流线型曲面握持式壳体造型结构

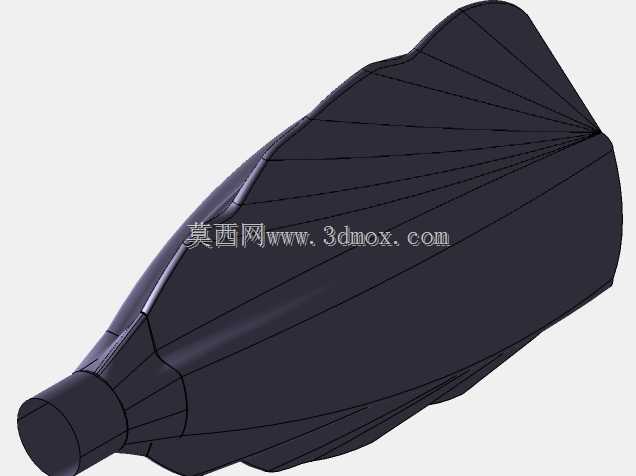

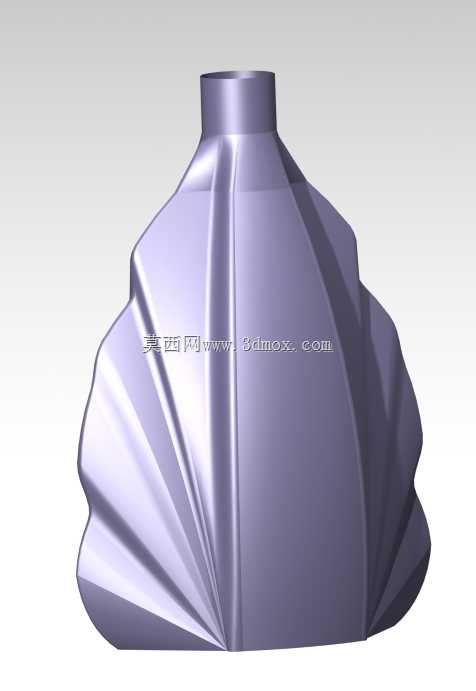

　　该壳体造型以连续变化的自由曲面为主体，整体从一端的圆柱连接段向另一端逐渐扩展，形成类似扇面展开的轮廓。曲面之间通过顺滑过渡连接，没有明显的尖锐折边，能够在手持使用时降低局部应力集中，同时改善外观的整体性。端部圆柱段可作为接口区域，用于容纳连接端、密封件或装配定位结构；扩展段则提供较大的内部空间，适合布置传感元件、电路板或小型功能模块。在实际应用中，这类造型常见于手持检测装置、探测端头或小型传感外壳，既需要满足内部元件布置，又要兼顾握持手感与外部防护。从结构设计角度看，曲面展开方向决定了壳体的脱模与分模难度。模型表面的控制线反映了截面沿长度方向逐步变化的过程，设计时需要控制各截面之间的曲率连续性，避免局部出现凹陷或突变。

　　若采用注塑成型，壁厚应尽量保持均匀，曲面转折处需预留适当圆角，以减少熔体充填阻力和冷却后的缩痕。若用于机加工或3D打印验证，则需重点检查曲面法向变化和最小壁厚，防止薄壁区域在加工或装配时发生变形。安装边界方面，圆柱端直径决定了与相邻管件或接头的配合范围，扩展段最大宽度则限制了整机布局中的横向占用空间。在进行设备选型或结构堆叠时，需要将该壳体放入整体装配中，核对其与内部电路板、固定柱、密封圈以及外部接口之间的间隙。曲面最高点与安装基面之间的距离会影响内部元件的布置高度，尤其在布置传感器探头时，应保证探测方向与壳体外形相匹配，避免外壳遮挡有效感应区域。该造型的另一个重点是人机握持。扩展后的曲面能够贴合手掌弧度，

　　圆柱端则便于手指夹持或与杆状部件连接。设计中可在曲面局部增加细微防滑区域或装配止口，但不应破坏主曲面的连续性。对于需要长期手持操作的场景，壳体边缘应做倒圆处理，重量分布尽量靠近握持中心，以降低操作疲劳。从建模实现来看，这类结构适合采用由边界曲线生成主体曲面、再进行实体加厚的方式完成。先确定端部接口轮廓和尾部展开边界，再通过多条控制线约束曲面走向；完成主体后，对边缘进行延伸、修剪和圆角处理，最后根据装配需要增加止口、螺柱或卡扣位。曲面检查时应关注高斯曲率分布，避免出现难以成型的负曲率区域；若后续需要渲染或工程出图，还应保证曲面参数化逻辑清晰，便于调整长度、宽度和接口尺寸。
