奥迪矩阵光束前照灯总成结构设计

　　该前照灯结构面向乘用车夜间行驶照明场景开发，核心作用是在不同路况、车速与会车工况下，提供可动态调节的路面照明覆盖，同时避免对向车辆驾驶员产生眩目影响。整套灯体采用分层式灯腔布局，外侧轮廓依据车头翼子板与前保险杠的安装型面做随形设计，灯壳边缘预留密封胶槽与安装卡扣位，可直接匹配整车前端的装配边界，不需要额外改动周边覆盖件。

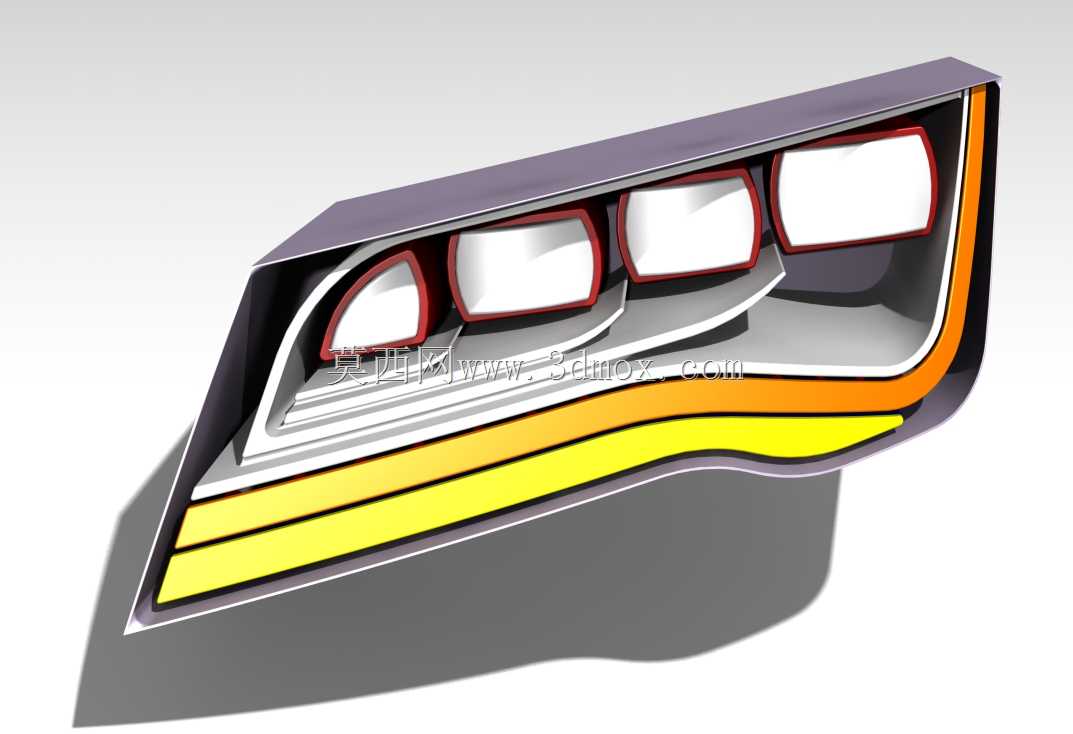

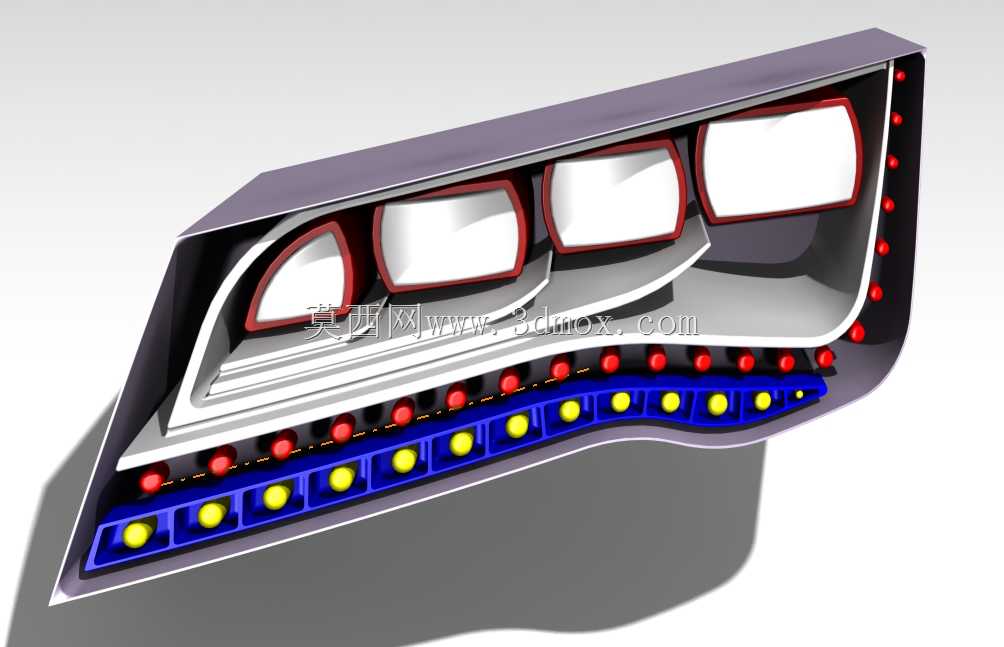

　　灯组内部采用多分区矩阵光源排布，上层设置三组独立的主照明反射腔，每个腔室对应独立的光路控制单元，可根据摄像头采集的前方路况单独启闭或调节亮度；下层沿灯体下沿布置两排LED光源，靠内侧一排为红色示宽标识光源，靠外侧一排为黄色转向辅助光源，两排光源之间设置黑色遮光隔条，避免不同功能光源之间出现串光问题。灯腔内部的反射面采用阶梯型曲面设计，既能够将LED点光源发出的光线均匀反射至指定照明区域，也可以在灯腔内部形成规整的视觉层次感，兼顾光学性能与外观辨识度。

　　从结构设计思路来看，整套灯体优先保证光学元件的定位精度，所有光源基板的安装柱都与灯壳本体一体成型，减少后续装配带来的位置偏差；灯壳背部预留驱动器安装位与线束过孔，过孔位置采用高低错位设计，避免外部雨水沿线束流入灯腔内部。透镜与反射腔的固定采用卡接加螺丝辅助的方式，既方便产线快速装配，也能在后期维护时单独更换故障光源模块，不需要拆解整个灯体。

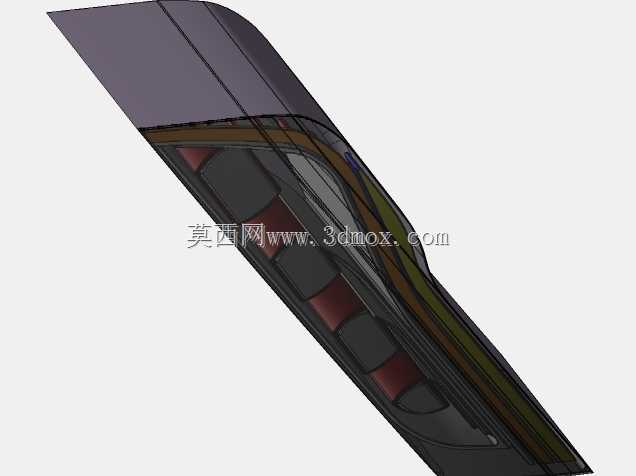

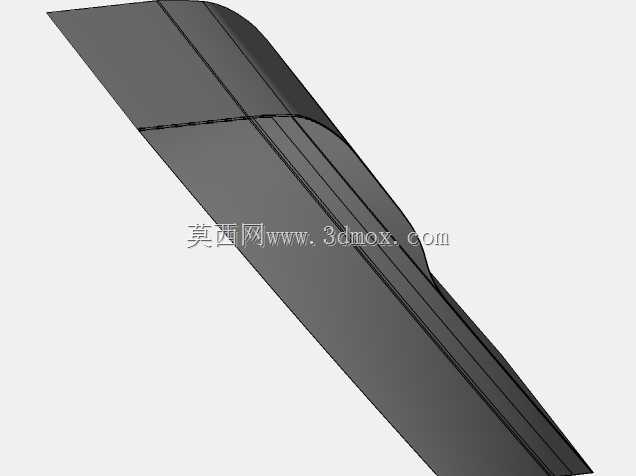

　　尺寸边界方面，灯体整体呈狭长楔形，外侧高度随车头曲面逐步收窄，安装面的定位孔间距按照整车前端安装点的标准间距设置，灯体后侧的驱动器凸起高度控制在发动机舱前端的预留空间内，不会与水箱框架、线束总成发生运动干涉。灯壳的壁厚根据不同区域的受力需求做差异化设计，安装卡扣位置局部加厚，光学面对应的背部区域设置均匀分布的加强筋，在控制整体重量的同时避免注塑成型后出现缩痕与变形。

　　在实际装车应用中，该灯组可配合整车ADAS系统实现多种照明模式切换：城市低速行驶时拓宽近光的横向照射范围，覆盖两侧非机动车道与路口行人区域；高速行驶时抬升远光照射距离，同时根据前方车辆位置动态遮蔽对应区域的光束；雨雾天气下降低主光源照射角度，减少路面反光对驾驶员视线的干扰。灯体的密封结构采用一圈闭合的密封胶条，配合灯壳与灯罩之间的咬合结构，可满足整车涉水与高压冲洗的密封要求，灯腔内部预留透气阀安装位，平衡灯内外温差带来的气压差，减少起雾风险。

　　建模过程中，所有光学元件的安装基准都与整车坐标系保持对齐，透镜焦点位置、反射腔角度都按照实际光路参数做约束，可直接导入光学仿真软件验证照明效果；灯体的所有安装点、卡扣与螺丝孔位都保留完整的装配间隙，可直接用于后续的干涉检查与模具开发参考。
