食品输送用不锈钢锥形料斗钣金结构

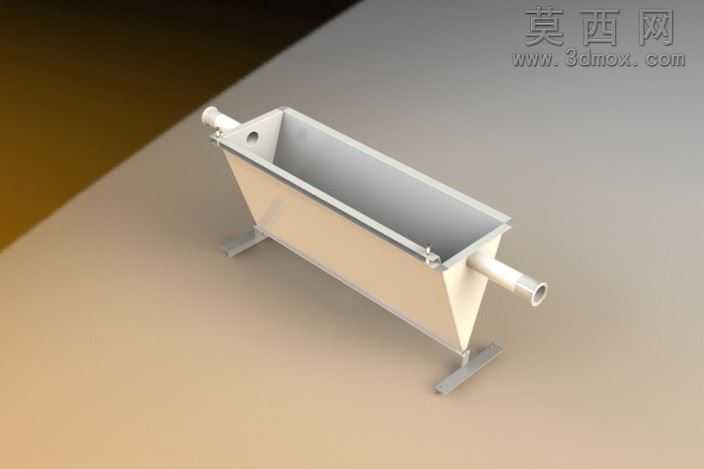

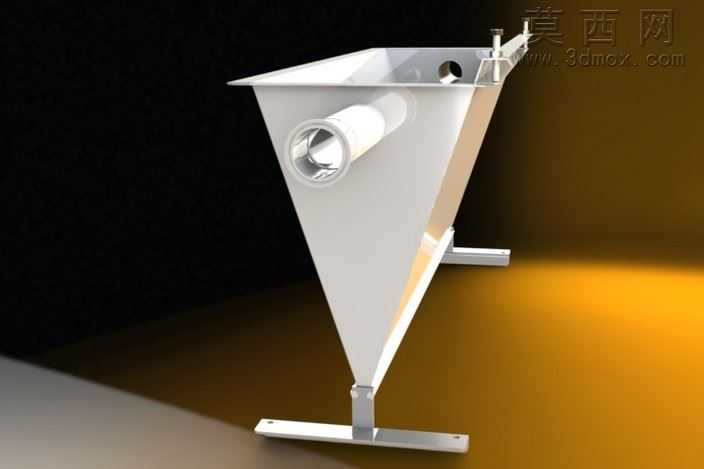

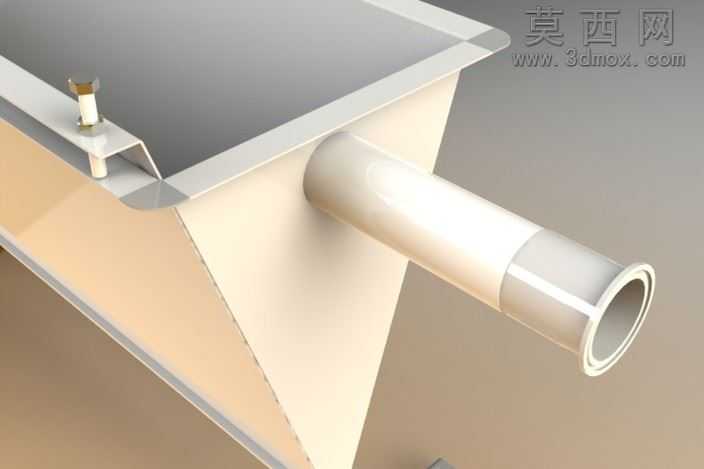

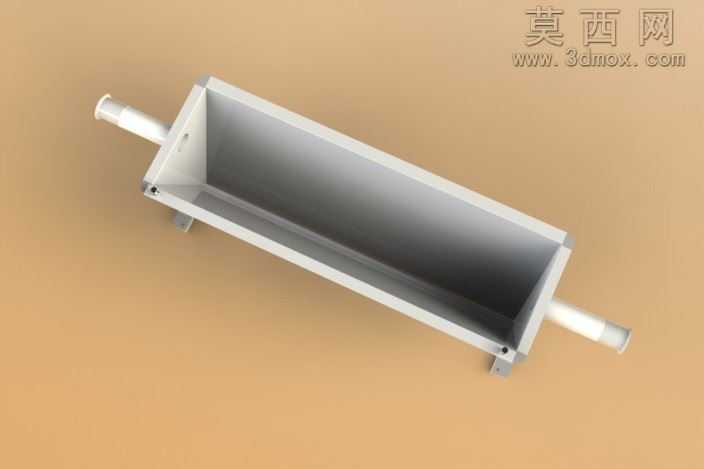

本作品为食品加工输送场景配套的锥形料斗钣金三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循钣金加工工艺逻辑开展设计。模型整体采用倒锥形腔体作为核心储料导料结构，上部为敞口式进料端，下部收窄为出料接口，腔体侧壁预留横向管道安装位，用于配套气力输送系统的管路连接，实现物料的密闭式输送流转。料斗底部设计分体式支撑脚结构，采用带安装孔的平板式支脚搭配竖向支撑柱，可通过螺栓完成设备整体的固定安装，保障运行过程中的结构稳定性。建模过程中对钣金折弯、焊接接缝位置做了工艺性优化，将料斗主体拆分为两块对称钣金构件进行拼接设计，有效减少整体焊接变形量，降低加工过程中的形位公差控制难度，同时在构件衔接位置做了圆角过渡处理，避免锐角接缝积存物料，适配食品加工场景的卫生清洁要求。模型顶部设置顶起螺钉调节结构，可根据实际输送物料的流量需求调整除尘流道的开度，适配重力给水系统的循环管路连接需求，实现物料输送过程中的流量精准调控。渲染阶段采用哑光不锈钢材质赋予模型主体，还原食品级加工设备的金属质感，对支撑结构、连接管道分别赋予对应金属材质，通过光影渲染突出钣金件的折弯棱角与焊接接缝细节，清晰展现各部件的装配关系与结构形态。设计过程中充分考量钣金加工的折弯系数、下料尺寸预留，所有连接孔位、安装位均做了标准化参数设置，可直接导出工程图用于下料折弯加工，同时模型预留了管路接口的装配余量，可直接对接不同规格的输送管道，适配食品加工、粉料输送等多场景的给料需求，整体结构无冗余设计，在保障结构强度的前提下尽可能降低板材用料，兼顾加工经济性与使用实用性。
