手动螺旋夹紧式收敛钳工装结构

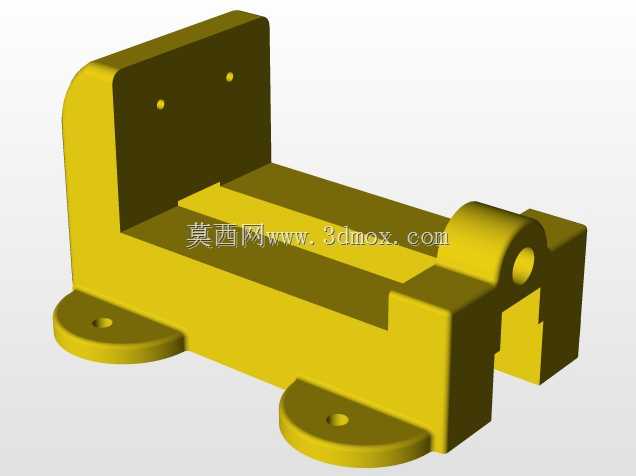

　　这款手动螺旋夹紧式收敛钳，是面向小尺寸工件定位装夹场景设计的手动工装，常见于小型机加工工位、精密装配台、试样检测工位的工件固定环节，尤其适配薄壁管件、小型冲压件、异型小零件的收敛压紧作业，能在不破坏工件表面镀层、薄壁结构的前提下提供稳定夹持力，避免装夹变形导致的加工或装配误差。从结构设计逻辑来看，整体采用底座一体式铸造框架思路，底部设置两个带安装孔的圆形法兰支脚，支脚的安装孔位间距匹配常规工装台T型槽的标准间距，安装时可通过T型螺栓直接固定在标准钳工台、小型铣床工作台或者检测平台上，安装边界预留了足够的螺栓操作空间，不需要额外加工转接板就能完成固定，底座的主体框架采用L型一体式受力结构，固定钳身直接与底座一体成型，从根源上消除了装配式钳身的连接间隙，保证夹持过程中固定端不会出现受力偏移。

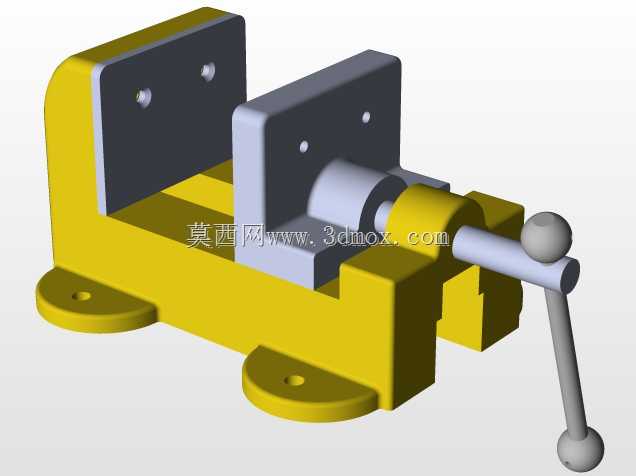

　　活动钳身通过燕尾槽结构与底座导轨配合，燕尾槽的配合面预留了合理的间隙公差，既保证活动钳身滑动顺畅无卡滞，又能控制滑动间隙在0.02mm以内，避免夹持时活动钳身上翘导致的夹持面不平行问题。传动部分采用梯形螺纹副设计，螺杆一端通过球头结构与活动钳身连接，另一端连接带球形握柄的操作杆，梯形螺纹的自锁特性可以保证夹持到位后不会因为加工振动出现松脱，操作杆的力臂长度经过匹配计算，操作人员单手施加正常握力就能产生足够的夹紧力，不需要借助加力杆，适合频繁装拆工件的工位使用。

　　固定钳身和活动钳身的夹持面都设计为可拆卸式压板结构，压板通过内六角沉头螺钉固定在钳身上，用户可以根据被夹持工件的外形更换不同型面的压板，比如V型槽压板适配圆柱类工件，平面压板适配常规方形工件，软质铜质压板适配表面精度要求高的精加工工件，不需要更换整个钳体就能适配不同装夹需求。整体外形的宽度方向尺寸控制在常规台虎钳的安装适配范围内，高度方向不会遮挡小型加工设备的刀具行程，操作端的球形握柄高度符合人体工程学设计，操作人员坐姿操作时手腕不需要过度弯折就能完成夹紧、松脱动作。

　　在实际应用中，这类收敛钳除了常规的机加工装夹，还可以用于管路装配时的管口收敛预紧，小部件焊接时的定位固定，以及尺寸检测时的工件基准固定，相比普通台虎钳，它的钳身开口行程更适配小型工件，整体结构更紧凑，不会占用过多工作台面空间，夹持力的输出更线性，操作人员可以通过操作杆的反馈力精准控制夹紧力度，避免薄壁工件被夹变形。设计过程中对受力路径做了完整的仿真验证，夹紧力从螺杆传递到活动钳身，再通过夹持面传递到工件，反作用力直接通过一体式底座传递到安装平台，所有受力部件的截面尺寸都经过强度校核，在最大夹持力工况下不会出现塑性变形，导轨面的受力分布均匀，长期使用后磨损量极小，日常维护只需要定期在燕尾槽和螺纹副处添加润滑脂即可，不需要复杂的拆解保养。夹持面的平行度公差控制在0.015mm以内，垂直度公差符合工装夹具的通用精度要求，能够满足普通铣削、钻孔、打磨以及精密装配的装夹精度需求，固定钳身背面的两个安装孔还可以用于加装定位挡块，实现工件的快速定位装夹，进一步提升批量作业时的装夹效率。
