双耳环铰接式液压油缸结构设计

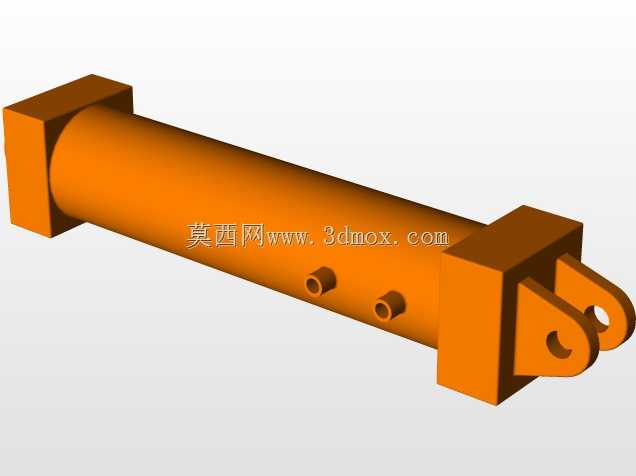

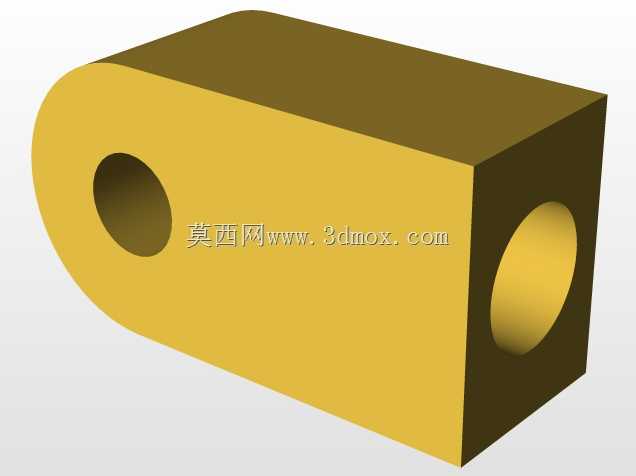

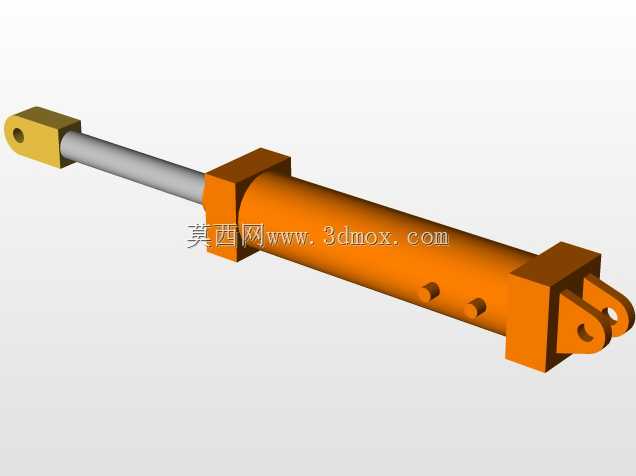

这款带活塞杆伸出端的液压执行部件，是液压系统里完成直线往复做功的核心元件，日常在工程机械举升机构、工装夹具夹紧回路、自动化生产线推拉工位、农机具姿态调整结构里都能见到同结构的产品，相比齿轮齿条、丝杠等直线传动结构，它的输出力密度更高，同等安装空间下能提供数倍于电动推杆的推拉力，且过载保护可通过溢流阀直接实现，不需要额外加装过载保护结构。从结构设计逻辑来看，缸筒两端采用方形安装座集成设计，尾端的双耳环铰接结构直接和缸尾安装块做成一体，省去了额外的铰接座焊接工序，既减少了焊接变形带来的同轴度误差，也能让安装环节的受力直接传递到缸筒本体，避免焊缝位置长期受交变载荷出现开裂问题；伸出端的杆头采用单耳环带衬套孔的结构，和负载端的铰接点配合时，能补偿一定范围内的安装角度偏差，不会因为安装面的平行度误差导致活塞杆承受径向偏载，这点在工程机械的动臂驱动场景里尤为重要，毕竟设备作业时车架和工作装置的相对位置一直在动态变化，刚性连接很容易造成活塞杆弯曲、密封件偏磨漏油。设计过程中首先要确认的是安装距边界，也就是尾端耳环孔中心到杆头耳环孔中心的最短距离，这个尺寸直接决定了油缸能不能顺利装进设备的安装位，其次是活塞杆的伸出行程，要和负载的实际运动行程匹配，还要预留10到15毫米的安全余量，避免活塞运行到缸筒端点时出现硬顶的情况；缸筒的外径尺寸要根据系统额定工作压力来核算壁厚，保证耐压冗余的同时不要过度设计增加不必要的重量，活塞杆的直径要结合压杆稳定公式核算，尤其是长行程工况下，活塞杆完全伸出时的受压稳定性直接决定了部件的使用寿命，不能只按推力需求选杆径忽略失稳风险。密封结构的排布上，活塞位置会设置双向密封件，分别对应无杆腔和有杆腔的压力油密封，导向套位置除了杆密封之外，还要加装防尘圈，避免作业环境里的粉尘、泥沙顺着活塞杆表面进入缸筒内部，划伤密封件和缸筒内壁，很多现场油缸早期漏油都是因为防尘结构失效，杂质进入内部磨坏密封导致的。这款结构的安装方式属于两端铰接，安装时要保证两个铰接点的回转平面处于同一平面，不然油缸动作过程中会受到侧向扭力，轻则密封漏油，重则活塞杆变形报废；日常选型时除了推力、行程参数，还要核对两端铰接孔的直径、销轴的配合公差，避免买回来的部件和现有安装位不匹配，还要结合设备的工作频率确认密封件的材质，高频往复工况要选低摩擦阻力的密封材质，低速重载工况可以选耐压性能更好的密封组合。
