小型电器用塑料衬套式底部支撑构件

在小型消费类电器、桌面式小型工业电控终端、便携检测仪器这类自重较轻、对底部防滑与安装定位有基础要求的设备设计中，底部支撑构件往往是容易被忽略但直接影响使用体验的细节部件。这款塑料衬套式底部支撑件，核心作用是填充设备底部壳体与安装接触面之间的间隙，同时承担分散设备自重、避免壳体硬接触刮花放置台面、阻隔轻微运行振动传递的功能，适配的设备自重区间通常在5kg以内，不会应用在重载工业设备的支撑场景中。

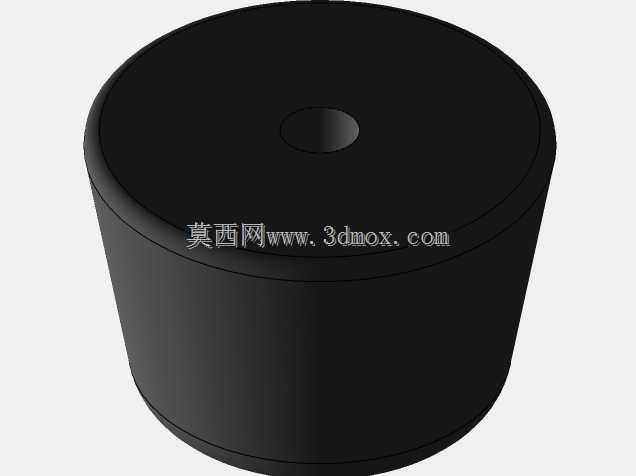

从结构设计逻辑来看，该构件采用整体回转体构型，外轮廓为带微小拔模斜度的圆柱结构，这种设计首先适配注塑成型的工艺要求，上下端的圆角过渡既可以避免注塑件尖角处的应力集中，也能在安装时减少对设备壳体安装孔位的剐蹭，降低装配过程中塑料件开裂的风险。构件顶面中心设置的沉孔结构，是用于配合自攻螺丝或者卡接柱实现与设备底部壳体的固定，沉孔的深度经过匹配设计，既可以保证紧固件头部完全埋入构件内部，不会突出顶面影响与壳体的贴合度，也能预留足够的咬合深度，避免设备搬运过程中支撑件脱落。构件的侧壁厚度经过均匀化处理，整个圆周方向的壁厚差控制在0.2mm以内，有效降低注塑成型过程中出现缩痕、翘曲的概率，保证批量生产时的尺寸一致性。

从安装边界来看，该支撑件的总高度根据适配设备的底部间隙设计，安装时仅需要在设备底部壳体对应的安装位预制对应直径的定位孔或者螺丝柱，将支撑件对准位置按压卡入或者通过紧固件锁紧即可完成装配，不需要额外的粘接或者复杂的固定结构，装配单工位耗时可以控制在3秒以内，适配小型电器流水线的快速装配节奏。构件的底面为平整的环形接触面，接触面积经过核算，在设备满载自重的情况下，对木质、玻璃、漆面桌面的压强大大低于材料表面的压痕阈值，不会在常规放置台面上留下不可逆的压痕，同时平整的接触面也能提升支撑的稳定性，避免设备放置时出现晃动。

材料选型上采用通用硬质工程塑料，本身具备一定的韧性与耐磨性能，在日常拖动设备的过程中，底面不会因为与台面的摩擦快速磨损，同时塑料本身的阻尼特性可以吸收设备内部小型电机、继电器工作时产生的微小高频振动，减少振动向放置台面传递产生的共振噪音，相比硬质金属支撑脚，不需要额外粘贴防滑胶垫就可以实现基础的防滑与减震效果，减少了装配工序与零件数量。在实际选型应用中，这类支撑件通常会根据设备的重心分布，在设备底部均匀布置3到4个，每个支撑件承担的载荷经过均匀分配，不会出现单个支撑件过载的情况，同时可以通过选配不同高度的同系列支撑件，调整设备底部的通风间隙，帮助设备底部的散热孔实现空气对流，降低设备长时间运行时的内部积热风险。

设计过程中需要重点关注的尺寸参数包括构件的外径、总高度、中心沉孔的直径与深度、拔模斜度的取值，其中外径尺寸需要匹配设备底部的安装空间，不能突出设备外壳的侧边影响外观；总高度需要兼顾通风间隙与设备整体的重心高度，过高的支撑会提升设备整体重心，增加意外触碰时倾倒的风险，过低则无法起到足够的减震与通风作用；中心沉孔的尺寸需要匹配对应规格的紧固件，既要保证安装后的同轴度，也要避免孔位过小导致装配时塑料件被螺丝撑裂。整个构件没有复杂的侧凹或者倒扣结构，模具结构简单，开模成本低，适合大批量生产应用，在小型桌面电器、便携检测设备、小型电控盒类产品的结构设计中，这类标准化的底部支撑衬套可以直接选型套用，减少重复设计的工作量，缩短产品的研发周期。
