12V300转Orange Johnson直流电机结构

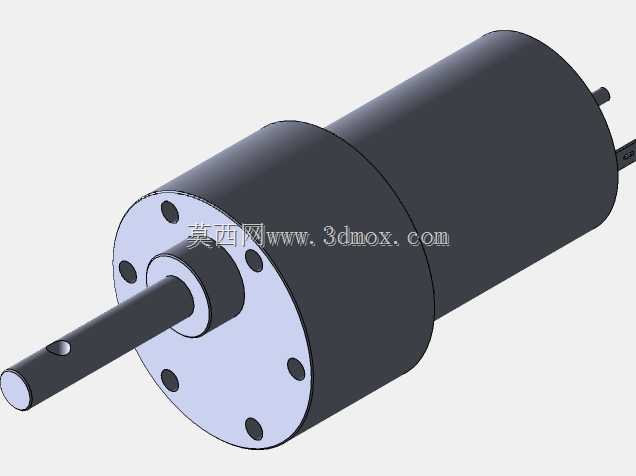

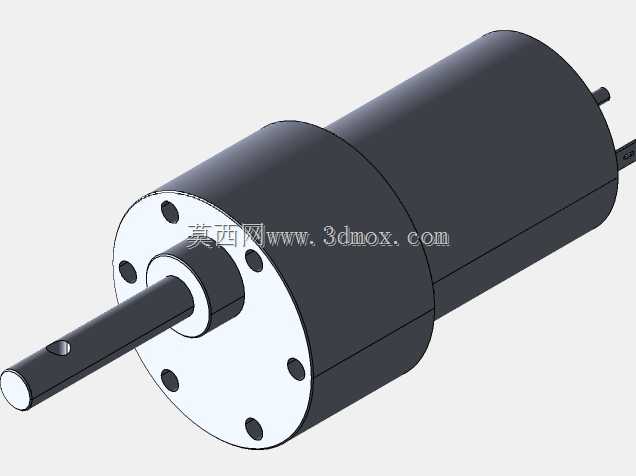

这款低压直流驱动的动力部件，常被应用在小型自动化实验装置、桌面级创客项目、小型智能传动模组、教学演示教具这类对安装空间有严格限制、供电条件为直流12V的场景中，作为核心动力输出单元使用。从结构设计来看，整机采用同轴圆柱式布局，输出轴从前端法兰盘中心伸出，轴端预留的扁位结构是为了配套传动件安装时防打滑，避免传动过程中出现轴与连接件空转的问题，前端法兰盘上均匀分布的六个安装孔，是用来将整机固定在设备安装面板上的，孔位的分布圆直径经过匹配常规小型设备的安装间距设计，不需要额外做转接板就能直接适配多数小型机架的安装位。机身部分做了分段式圆柱设计，靠近输出端的直径略大于尾段，内部集成了减速齿轮组与电机本体，这种布局能在保证输出扭矩满足300转转速下负载需求的同时，尽可能压缩轴向的安装长度，适配那些轴向空间局促的安装场景。在实际选型使用时，需要注意输出轴的径向负载上限，这类小型直流减速电机的输出轴轴承承载能力有限，不适合直接挂载大直径偏心轮或者径向受力过大的传动件，否则会加速轴承磨损，缩短整机使用寿命。设计建模时，还原了法兰安装面的平面度要求，安装孔的沉头深度也做了准确还原，能直接用于装配干涉检查，在做设备整体装配仿真时，可以直接导入模型验证安装位是否存在冲突，不需要再重新测绘建模。机身尾部的出线位置做了避让结构，安装时要注意预留出线的弯折空间，避免线材被机身与安装架挤压破损，影响供电稳定性。这类电机的输出特性偏硬，在额定12V供电下转速稳定在300转每分，适合搭配小型同步带轮、直齿轮做低速传动，不需要额外增加大减速比的外置减速结构，能简化整体设备的传动链路，减少装配环节的零件数量。建模过程中对各段圆柱的同轴度公差做了对应标注参考，实际加工或选型替换时，要保证输出轴与安装法兰的同轴度，避免运转时出现轴跳动、噪音过大的问题。前端法兰与机身的衔接位置做了止口结构，能保证装配时的定位精度，不会出现法兰与机身偏心的情况，这部分结构在模型里做了精准还原，能直接用于生成工程图的安装尺寸参考。
