齿轮传动可扩展伸缩工作台结构设计

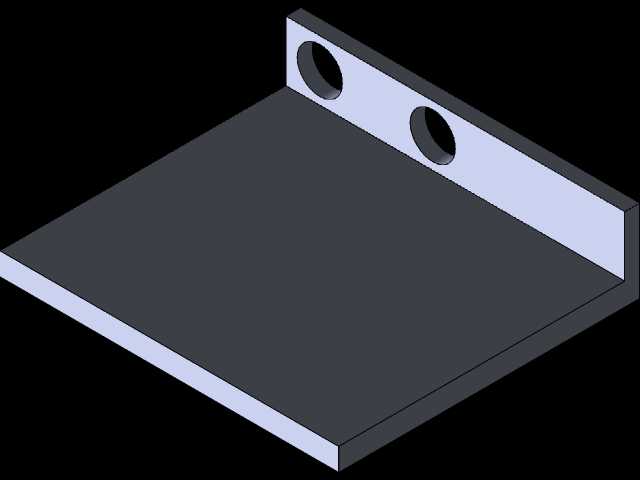

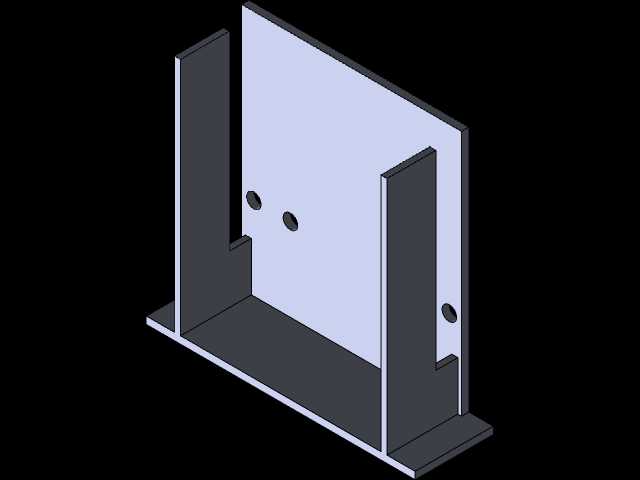

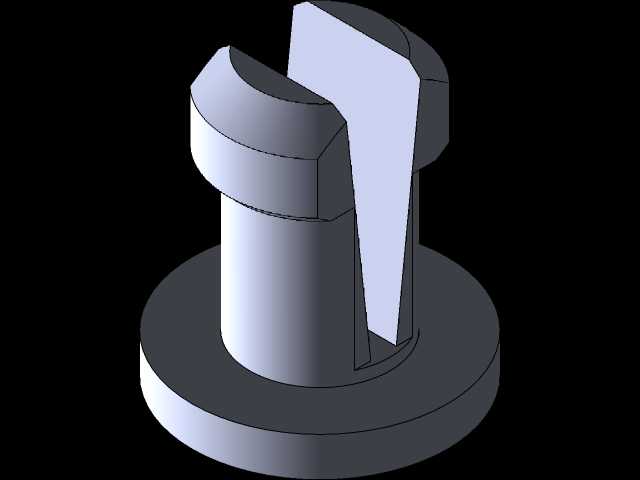

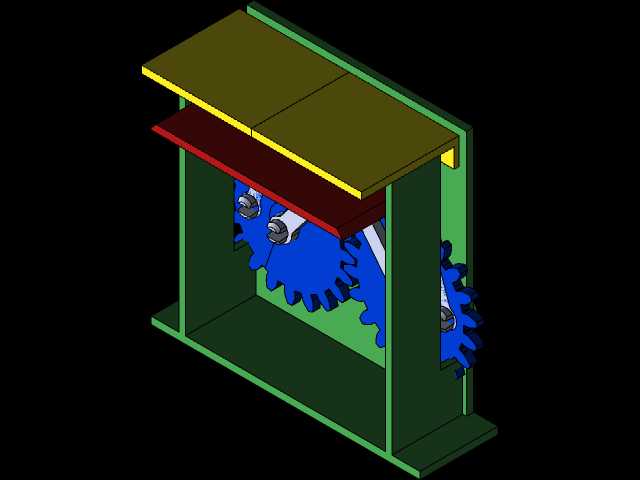

这款可扩展工作台的设计初衷，是解决小型作业空间下台面使用面积灵活切换的需求，不管是家用手工操作、小型工坊轻作业，还是创客空间的临时工位拓展，都能通过台面的伸缩动作适配不同的作业场景，不需要额外添置独立工作台，也能在闲置时收缩减少空间占用。整套结构采用双侧齿轮同步传动的设计思路，两侧对称布置的啮合齿轮组与伸缩台面的齿条段直接配合，抽拉台面时齿轮同步转动，保证左右两侧的伸缩段运动完全同步，不会出现单侧卡滞、伸缩偏移的问题，相比普通滑轨式伸缩桌，这种齿轮传动的结构能承受更大的台面载荷，抽拉过程的阻尼感均匀，长期使用也不会出现滑轨磨损导致的晃动问题。结构整体采用框架式支撑设计，两侧立式支撑与底部基座连成整体，形成稳定的门型承力框架，所有传动部件都内置在框架内部，不会外露积灰，也能避免操作时误碰传动结构造成夹手风险。台面分为固定段与双侧伸缩段，收缩状态下伸缩段完全收纳在固定台面下方，整体外轮廓尺寸紧凑，可直接放置在常规桌面或地面使用，不需要额外的固定安装；完全展开时双侧伸缩段同步伸出，台面有效使用面积可提升近一倍，能满足更大尺寸工件的摆放、加工或组装需求。设计时充分考虑了3D打印的工艺特性，所有零件都做了无倒扣、免支撑的结构优化，齿轮的齿形参数适配FDM打印的精度范围，装配时不需要额外的紧固件，齿轮轴与框架的安装孔采用间隙配合设计，打印完成后可直接插接组装，不需要二次加工。传动齿轮的模数选择兼顾了结构强度与打印可行性，齿宽经过受力校核，在承受常规桌面载荷时不会出现断齿问题，框架的壁厚设置也平衡了整体重量与结构刚性，移动搬运时不会过重，放置作业时也不会轻易晃动。台面的分层设计预留了足够的安装间隙，伸缩段滑动时与固定段、框架之间无运动干涉，齿轮与齿条的啮合间隙经过反复调整，既不会因为间隙过大出现传动空程，也不会因为间隙过小导致抽拉卡滞。整套结构没有复杂的异形零件，所有部件都可以通过普通桌面级3D打印机制作，组装完成后不需要额外维护，日常使用仅需定期清理齿轮啮合处的杂物即可保证伸缩顺畅，适合个人创客、小型工坊自行制作使用，也可作为机械结构教学中齿轮传动应用的演示案例，帮助理解同步传动、伸缩结构的设计逻辑。
