单向止动棘轮棘爪传动机构结构设计

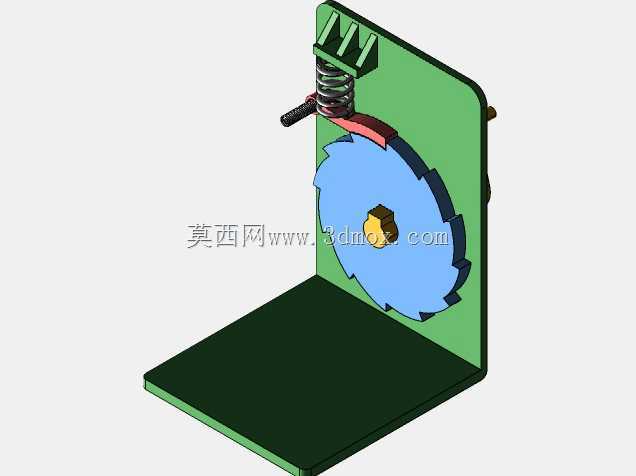

　　在各类需要单向间歇传动、防止反向逆转的机械结构场景中，棘轮棘爪机构是应用极为广泛的基础传动单元，从起重设备的止逆结构、机床的进给机构，到自行车飞轮、手动绞车的锁止结构，都能看到这类机构的变体。这套棘轮棘爪结构采用立式安装布局，核心由棘轮本体、驱动棘爪、复位弹簧、安装立板与底座安装板几个部分组成，整体结构紧凑，安装边界清晰，可直接嵌入各类需要单向传动的设备机架中作为功能模块使用。

　　从实际功能逻辑来看，这套机构的核心作用是确保动力传递仅能沿单一方向进行，当输入轴带动棘轮沿工作方向旋转时，棘爪在弹簧压力作用下卡入棘轮的齿槽中，带动输出端同步转动；当棘轮存在反向旋转趋势时，棘爪会在齿面的推力作用下克服弹簧力抬起，滑过棘轮齿背，不会带动反向传动，同时在静止状态下，棘爪会牢牢卡入齿槽，阻止棘轮发生反向回转，避免负载倒转引发的设备故障或安全风险。不同于摩擦式单向离合器，这种齿式啮合的棘轮棘爪结构不存在打滑风险，止动可靠性更高，适合中低速、大扭矩的单向传动场景，传动过程中的位置精度也更有保障，可实现固定角度的间歇进给动作。

　　在设计思路上，这套结构优先考虑了安装维护的便捷性与运行的可靠性：棘轮采用齿形均匀分布的盘式结构，齿形角度经过优化，既保证棘爪卡入时的顺畅度，避免卡滞或跳齿，又能在反向受力时让棘爪顺利滑出，不会出现齿面咬死的情况；棘爪的铰接轴位置经过反复校核，确保棘爪在工作状态下的受力方向能让棘爪紧紧压向棘轮齿面，不会在负载作用下自行脱开，同时棘爪与齿面的接触长度做了合理控制，减少滑动过程中的磨损量；复位弹簧采用圆柱压缩弹簧，安装在棘爪上方的导向槽内，弹簧压力可通过调整安装座的位置进行微调，适配不同负载下的棘爪压紧力需求，避免压力过大导致棘爪磨损加剧，或是压力过小导致止动失效。

　　从安装边界来看，整套机构的底座为平板式结构，预留了对应的安装孔位，可通过螺栓直接固定在设备的安装基准面上，立板与底座垂直焊接装配，保证棘轮转轴与安装面的平行度，避免棘轮转动时出现偏摆。棘轮的中心轴两端伸出立板，可作为动力输入或输出的连接端，根据实际使用需求，既可以在轴端安装带轮、齿轮作为动力输入端，由外部动力驱动棘轮单向转动，也可以将轴端连接负载，通过棘爪的止动作用限制负载反向回转。棘爪的铰接轴固定在立板上，与棘轮中心的轴距经过精确计算，保证棘爪在整个摆动行程中都能与棘轮齿面正确啮合，不会出现啮合深度不足导致的跳齿问题。

　　在实际选型适配时，需要根据传递的扭矩大小调整棘轮的齿厚与齿根强度，这套基础结构的参数可根据具体使用场景做等比例缩放，齿形参数也可根据进给角度的需求调整齿数，齿数越多，单次间歇传动的转角越小，进给精度越高，相应的单齿承载能力会有所下降，需要根据实际工况做平衡调整。日常使用中，只需要在棘爪铰接点、棘轮转轴位置定期加注润滑脂，减少转动副的磨损，同时定期检查复位弹簧的弹力，避免弹簧疲劳失效导致棘爪无法正常压紧，即可保证机构长期稳定运行。这类结构相比其他单向传动结构，结构组成简单，加工难度低，不需要高精度的加工设备即可生产，维护成本也极低，非常适合在各类通用机械设备中作为基础功能单元使用，尤其是在手动操作的起重、牵引设备中，这种纯机械结构的止动机构不受断电、液压失压等因素影响，安全冗余度更高，能有效避免反向逆转带来的安全事故。
