小型越野卡丁车底盘结构三维设计

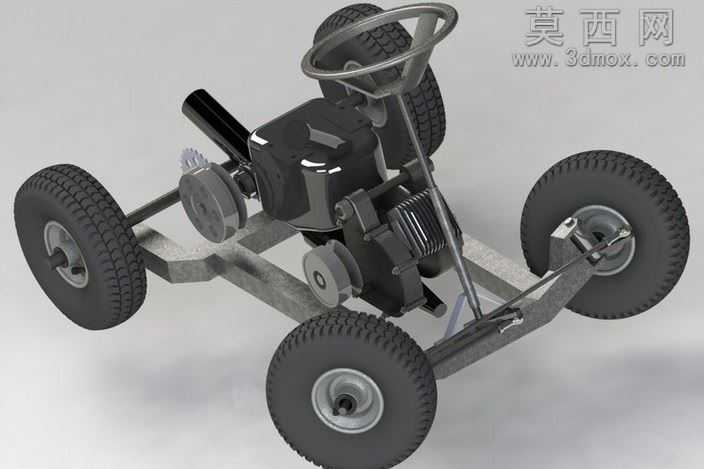

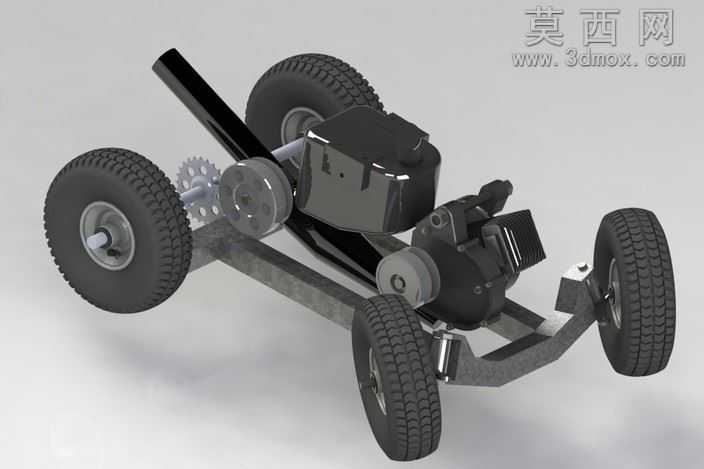

本作品为小型休闲卡丁车的完整底盘结构三维建模成果，建模过程围绕轻量化休闲竞速车辆的功能需求展开，首先完成整体车架的框架搭建，采用桁架式金属车架结构，在三维软件中通过草图绘制、焊件特征生成基础承载框架，精准预留发动机安装位、转向机构固定位、车轮悬架连接位，确保各部件装配间隙符合机械设计公差要求。动力系统部分还原了49.77cc小型赛车引擎的外部结构与安装固定方式，建模时还原了引擎的散热鳍片、输出轴、传动带轮等细节结构，匹配对应的传动齿轮组，清晰呈现动力从引擎输出到后轮的传递路径，传动部件的啮合间隙、安装同轴度均按照实际机械装配标准进行参数设置。行走系统部分还原了四个越野轮胎的胎纹细节、轮毂结构，搭配简易的转向节与连接摆臂，转向系统保留了裸露的转向柱与方向盘结构，直观展示转向动作的力传递路径，可通过三维软件的运动仿真功能模拟转向时前轮的角度变化、车轮随车架的跳动行程。材质渲染阶段，为车架赋予哑光金属钢材材质，还原焊接车架的粗糙金属质感；轮胎赋予黑色橡胶材质，添加适当的粗糙度与胎纹凹凸贴图，还原橡胶轮胎的真实触感；引擎部分为散热鳍片、金属壳体分别赋予铸铁、哑光黑塑料等差异化材质，区分不同部件的材质属性；传动齿轮赋予亮面金属材质，突出机械结构的精密感。整体设计以功能展示为核心，省略了外壳覆盖件，完整呈现卡丁车底盘的机械结构逻辑，建模过程中所有部件均采用参数化设计，可根据需求调整车架尺寸、引擎规格、轮胎参数，适配不同的休闲卡丁车改装需求，各部件的装配约束完全按照实际机械连接方式设置，可直接用于结构验证、改装方案演示、教学示例等场景，清晰展示小型燃油卡丁车的底层机械构造与动力传递逻辑。
