埃斯库多大学校徽立体展示摆件结构设计

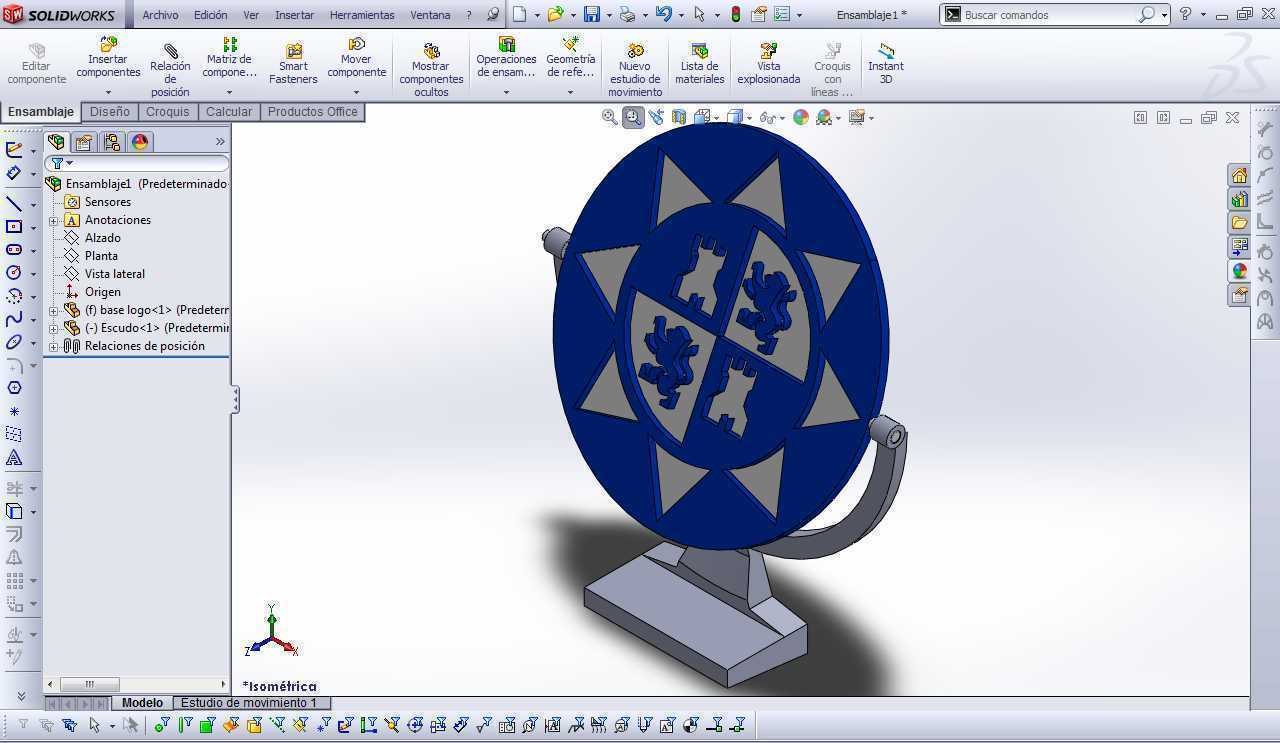

　　这款立体校徽展示摆件主要应用于高校对外交流场景、校史陈列展区、院系办公空间的形象展示，也可作为院校对外馈赠的纪念载体，替代传统平面印刷标牌，通过立体结构强化标识的视觉记忆点。摆件整体采用分体式结构设计，核心展示部分为椭圆形徽标主体，徽标表面做分区凹凸造型，外圈设置八组三角状星形凸起，中心区域做四格分区浮雕，将校徽核心纹样做等比例立体还原，所有浮雕棱边均做R0.3的圆角处理，避免锐边带来的磕碰风险，同时提升金属或树脂材质加工时的脱模顺畅度。支撑结构采用单侧弧形悬臂搭配矩形配重底座的组合形式，悬臂与徽标主体的连接点设置在徽标左右两侧的中下部位置，采用隐藏式转轴结构，可实现徽标小角度俯仰调整，满足不同摆放高度下的观看视角需求；

　　悬臂截面采用渐变矩形设计，靠近徽标连接端截面尺寸收窄，靠近底座端截面逐步加宽，在保证结构抗弯强度的同时弱化支撑件的视觉存在感，让视觉重心集中在徽标展示面。底座采用实心矩形块结构，整体重量占摆件总重的62%，重心落在底座几何中心偏后位置，即使徽标调整到最大俯仰角度，整体结构的抗倾覆系数仍能达到1.8以上，满足日常摆放的稳定性要求；底座底部预留四个直径5mm、深度2mm的脚垫安装位，可粘贴防滑橡胶垫，避免摆放时刮伤桌面，同时减少外部轻微震动带来的摆件滑移。设计过程中优先考虑不同加工工艺的适配性，徽标主体的浮雕结构既适配CNC精雕加工的金属材质方案，也适配注塑、3D打印的快速成型方案，所有凹凸结构的拔模角度统一设置为3度，

　　无需额外做后期结构修正即可直接对接生产。徽标与支撑悬臂的连接采用M2的内六角紧定螺钉固定，螺钉孔隐藏在徽标背面的凹槽内，正面无可见连接结构，保证展示面的完整性；悬臂与底座的连接采用定位柱加胶粘的组合固定方式，定位柱直径4mm，插入底座深度8mm，配合厌氧胶粘接后，连接部位的抗剪切强度可满足日常挪动、搬运的受力需求，不会出现支撑臂松动脱落的问题。从安装边界来看，摆件整体摆放所需的最小平面尺寸为长120mm、宽80mm，徽标竖直状态下整体高度为180mm，俯仰调整到最大前倾角度时，整体前伸距离不超过100mm，不会占用过多桌面空间；徽标展示面的有效可视区域占整体正面投影面积的75%，周围无多余结构遮挡，即使在1.5米的常规观看距离下，

　　也能清晰识别校徽的所有细节纹样。结构受力校核阶段，针对悬臂部分做了静力学仿真，在徽标自重1.2倍的载荷下，悬臂最大形变量为0.12mm，远低于视觉可察觉的形变阈值，长期摆放不会出现支撑臂下弯的问题；徽标本身的厚度设置为8mm，背部做均匀的网格状加强筋，筋厚2mm、筋高5mm，在减轻整体重量的同时，保证徽标大平面不会出现注塑收缩变形或者加工后的翘曲问题，保证展示面的平面度公差控制在0.2mm以内。
