Arduino蓝牙HC06通讯模块结构设计

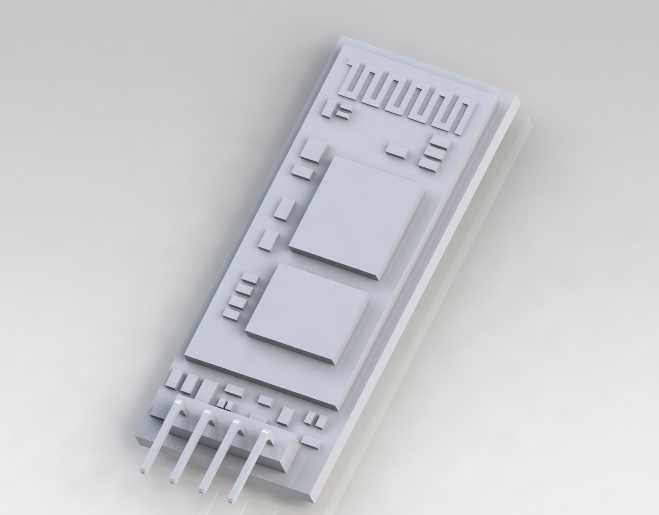

　　在嵌入式开发与智能硬件搭建场景中，短距离无线数据传输是很多项目绕不开的需求点，HC06蓝牙模块作为Arduino生态里常用的从机通讯组件，其结构设计直接影响到项目集成时的安装适配性与使用稳定性。做这类模块的三维建模时，首先要考虑的是实际应用中的安装边界，很多创客项目或者小型智能设备的内部空间都比较局促，模块的外形尺寸不能只参考 datasheet 上的标称值，还要把引脚伸出长度、板载元器件的凸起高度都算进去，避免安装时和周边结构件产生干涉。

　　从功能特性来看，HC06作为经典蓝牙2.0的从机模块，核心作用是实现串口数据的无线透传，在实际使用中不需要做复杂的协议配置，上电后就能等待主机设备连接，这也是它在教学实验、小型智能小车、简易无线数据采集场景里被广泛使用的原因。建模的时候要把模块上的核心元器件布局还原出来，比如板载的蓝牙主芯片、晶振、状态指示灯、排针引脚的位置，这些细节不是为了外观好看，而是在做整机结构设计的时候，能提前预判接线空间，比如排针的间距是标准2.54mm，建模时要严格对齐这个尺寸，方便后期直接搭配标准杜邦线或者接插件使用，不用再额外做转接结构。

　　设计思路上，这类通讯模块的结构建模要优先服务于装配需求，首先是PCB板的轮廓，要和实际模块的板型一致，包括板边的圆角、定位孔的位置和孔径，很多用户在做项目的时候会用铜柱把模块固定在亚克力支架或者设备外壳内部，定位孔的位置如果偏差1mm，实际装配的时候就会装不上。然后是板上的接口部分，除了电源、TX、RX、状态引脚这些常用排针，还要注意模块上的按键或者复位触点的位置，虽然HC06大多是从机模块不需要复杂的按键操作，但部分版本带的配对按键也要在模型里留出操作空间，避免外壳装好之后按不到按键。

　　实际应用场景里，这类蓝牙模块经常被用在Arduino控制的小型设备上，比如无线遥控的智能小车，把模块接在Arduino的串口引脚上，就能和手机或者另一个蓝牙主模块通讯，传输控制指令或者传感器数据；还有一些桌面级的小型监测设备，比如温湿度采集节点，用HC06把数据传到上位机，不用拖很长的串口线，部署起来更灵活。建模的时候还要考虑模块的天线区域，HC06的板载天线一般在PCB的一端，这个区域在实际安装的时候不能被金属件遮挡，不然会大幅降低蓝牙通讯距离，所以在三维模型里可以把天线区域做个隐性的标注，在做整机结构评审的时候就能提醒结构设计人员，不要在这个区域布置金属支架或者外壳的金属镀层，保证通讯性能。

　　外形尺寸方面，常规的HC06模块主体PCB尺寸大概在30mm长、15mm宽左右，加上排针的总高度大概在12mm上下，建模的时候要把公差考虑进去，比如实际模块的元器件焊接可能有0.5mm以内的高度差，所以在设计安装槽的时候，内部净空要留出1mm左右的余量，避免因为元器件公差导致模块装不进槽位。还有排针的伸出长度，立式安装的话排针从PCB背面伸出大概8mm，要是用户想把模块卧装在设备里，排针的折弯空间也要提前在结构里预留，不然卧装的时候排针会顶到设备底板。

　　从结构设计的细节来说，模块上的状态指示灯位置也很重要，实际使用中用户需要通过指示灯判断模块是处于待配对状态还是已经连接成功，所以在设计设备外壳的时候，要在对应指示灯的位置开透光孔，三维模型里准确还原指示灯的位置，就能直接在外壳设计的时候对齐开孔位置，不用后期反复调整孔位。还有模块的电源引脚位置，不同版本的HC06引脚定义顺序可能有细微差别，建模的时候把引脚的排列顺序按常用版本做准确，能方便硬件设计人员在画接线图的时候直接对应，减少接错电源烧坏模块的风险。

　　很多人做这类电子模块的三维模型容易只做个大概的方块，忽略了实际装配中的细节，比如板载的电容、电阻这些小元器件虽然尺寸不大，但如果在紧凑的安装空间里，这些凸起的元器件可能会和周边的导线或者其他模块产生干涉，把这些小元器件的位置和高度还原出来，在做虚拟装配的时候就能提前发现干涉问题，不用等到打样回来才发现装不上，节省项目迭代的时间。尤其是在多模块堆叠的项目里，比如Arduino扩展板上同时插蓝牙模块、传感器模块、电机驱动模块，每个模块的外形尺寸和元器件高度都准确的话，就能在建模阶段就规划好各个模块的安装位置，避免模块之间互相顶住。

　　另外，在做这类通讯模块的结构设计适配时，还要考虑散热问题，虽然HC06的工作功耗不高，正常工作时芯片发热不大，但如果是在密闭的外壳内部长时间工作，还是要在模块周边留出一定的空气对流空间，三维模型里准确还原模块的整体轮廓，就能在做外壳设计的时候合理规划散热孔的位置，不用把散热孔开在被模块挡住的位置，保证空气能在模块周边流通，提升长时间工作的稳定性。
